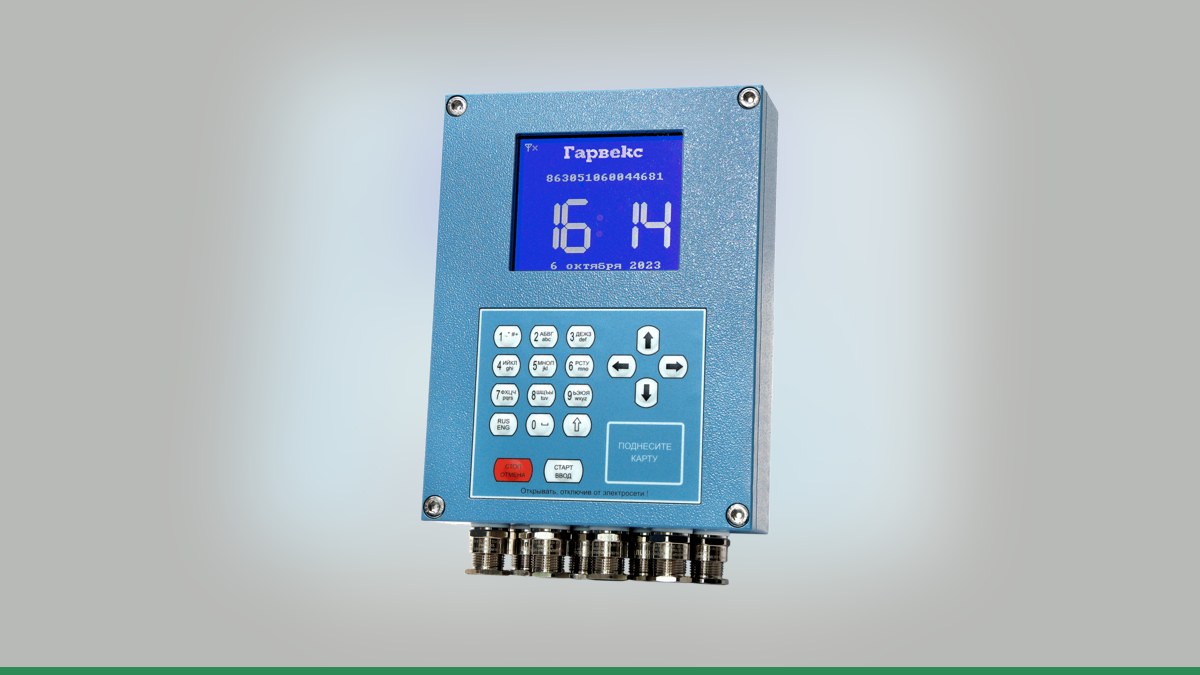

2КЕД-50/100/160-0,25-1 (серия NOVA) на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

Если на вашей мини-АЗС, КАЗС или ведомственной заправке работает топливораздаточная колонка 2КЕД-50/100/160-0,25-1 (серия NOVA), вы знаете, как непросто наладить точный учёт выданного топлива. Штатная электроника колонки рассчитана на автономную работу, а для современного контроля нужна передача данных в облачный сервис. В этой статье расскажем, как подключить колонку NOVA к контроллеру учёта топлива «Квота» и сервису АЗС-Онлайн, какие есть варианты и в каком порядке выполняется настройка.

Особенности колонки 2КЕД-50/100/160-0,25-1

Колонки серии NOVA выпускались в Краматорске компанией «Славутич» и предназначались для бензина, керосина и дизельного топлива. Модель 2КЕД-50/100/160-0,25-1 — одна из модификаций с блочно-модульной конструкцией. В её основе — насосный моноблок Alublock 2000 с самовсасывающим лопастным насосом и газоотделителем, измеритель объёма Autoset 500 (Nuovo Pignone) со встроенным генератором импульсов PAW94, электромагнитный клапан и раздаточный кран ZVA SlimLine. Колонка работает в диапазоне температур от -40 до +50 °C, а в конце дозы клапан снижает расход до 5 л/мин, что повышает точность налива.

Исполнение электрооборудования — взрывозащищённое, поэтому колонка подходит для установки на АЗС. По документации производителя, такие колонки использовались на коммерческих АЗС и для ведомственного учёта.

Штатная электроника NOVA включает контроллеры FDC1130ZM, FDC4480T или NovaFDC-3000, которые связываются с терминалом по интерфейсу RS-485 через протокол Dlink2. Однако для интеграции с контроллером «Квота» этот протокол, как правило, не применяется — возможности его поддержки инженеры Гарвекс проверяют индивидуально. На практике чаще используются два других способа.

Варианты подключения к системе учёта

Контроллеры «Квота» от Гарвекс умеют работать с внешними колонками тремя способами. Для NOVA 2КЕД-50/100/160-0,25-1 реальны два, а третий возможен после замены платы.

Прямое подключение (импульсный вход)

Это самый простой и надёжный способ. Контроллер «Квота» сам считает импульсы от генератора импульсов PAW94, который установлен в измерителе объёма Autoset 500. Для этого в настройках Квоты задаётся коэффициент «импульсов на литр» (он указан в документации на колонку или определяется пробным наливом). Контроллер также управляет пускателем насоса и электромагнитным клапаном через свои реле, а датчик положения пистолета позволяет фиксировать начало и окончание выдачи.

Прямое подключение не требует протоколов связи — только провода от генератора импульсов, реле насоса, клапана и датчика пистолета. Для колонки NOVA такой вариант подходит, если электроника колонки ещё частично работоспособна, но вы хотите полностью управлять процессом с контроллера.

На один контроллер Квота-2 или Квота-3 можно подключить один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода, либо два упрощённых поста с одноканальным счётчиком. Подробнее о возможностях контроллеров читайте в описании контроллера Квота-2 и контроллера Квота-3.

Управление по RS-485 (со своей электроникой)

Если колонка имеет исправную собственную электронику, которая умеет общаться по RS-485, то «Квота» может работать с ней как с управляемым постом. В этом случае электроника сама считает литры, а контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает, например, с колонками на электронике «Топаз» или с контроллером Квота-Р.

Однако для штатных контроллеров NOVA (FDC1130ZM, FDC4480T, NovaFDC-3000) возможность работы с «Квотой» по их родному протоколу Dlink2 не подтверждена. Инженеры Гарвекс должны проверить модель платы и решить, возможно ли такое подключение. В большинстве случаев для NOVA этот вариант не используется — либо прямое подключение, либо замена платы.

Замена платы управления

Если электроника колонки устарела или не подходит для интеграции, её можно заменить современной платой управления ТРК Гарвекс. Эта плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка выполняется через меню и по Wi-Fi. После замены колонка превращается в современное устройство, которое легко подключается к «Квоте» по RS-485 или работает автономно. Подбор платы выполняется инженерами Гарвекс после осмотра колонки. Подробнее — на странице платы управления ТРК Гарвекс.

Сравнение вариантов

Для наглядности сведём варианты в таблицу.

Какой вариант выбрать — зависит от состояния колонки и ваших задач. Универсального ответа нет, поэтому первым шагом всегда должна быть консультация инженеров Гарвекс.

Как подключить и настроить учёт

Порядок работ стандартный для всех вариантов подключения колонки NOVA к «Квоте» и АЗС-Онлайн.

1. Отправьте фото шильдика и платы колонки инженерам Гарвекс. Это нужно для выбора схемы подключения. Инженеры определят, какой вариант возможен: прямое подключение, замена платы или (в редких случаях) работа по RS-485.

2. Настройка поста в контроллере «Квота». После получения рекомендации настраивается тип поста, коэффициент импульсов (если подключение прямое), параметры насоса, клапана и датчика пистолета. Для RS-485 указывается адрес поста.

3. Пробный налив в мерник. Выполняется контрольная выдача дозы, чтобы уточнить коэффициент импульсов и убедиться в точности учёта. При необходимости коэффициент корректируется.

4. Подключение связи и проверка передачи данных. Контроллер «Квота» передаёт заправки в облачный сервис АЗС-Онлайн через SIM-карту (GSM) или проводную сеть. Проверяется, что операции появляются в личном кабинете.

5. Настройка АЗС-Онлайн. В сервисе заводятся водители, карты, лимиты топлива, настраиваются отчёты. Теперь вы видите все заправки в реальном времени, можете ограничивать выдачу по картам или пин-кодам и интегрировать данные с 1С.

После вмешательства в электронику колонки, влияющую на учёт, потребуется поверка — уточните детали у инженеров Гарвекс.

Подробнее о возможностях облачного сервиса читайте на странице сервиса АЗС-Онлайн.

Сколько постов можно подключить?

Количество постов зависит от модели контроллера. Квота-2 поддерживает до двух постов, Квота-3 — до четырёх (из них прямым подключением — только один полноценный или два упрощённых, остальные — по RS-485). Для мини-АЗС с одной-двумя колонками обычно достаточно Квоты-2, для более крупных объектов — Квоты-3.

Вывод

Колонка 2КЕД-50/100/160-0,25-1 (серия NOVA) — надёжное оборудование, которое до сих пор работает на многих заправках. Подключив её к контроллеру «Квота» и облачному сервису АЗС-Онлайн, вы получаете прозрачный учёт топлива, контроль действий водителей и оперативные отчёты. Главное — правильно выбрать схему подключения. Для этого отправьте инженерам Гарвекс фото шильдика и платы колонки: они подберут оптимальный вариант и дадут рекомендации по настройке.
