Если на мини-АЗС, КАЗС, МАЗС или ведомственной заправке установлена колонка с электронным счётчиком ADP1/L, модернизацию учёта стоит начинать не с выбора протокола, а с проверки конкретной электроники и доступных сигналов. Возможны два практических пути: прямое подключение «Квоты» к колонке или замена платы управления. Совместимость нельзя определить только по надписи ADP1/L или наличию разъёма RS-485: схему выбирают инженеры Гарвекс после осмотра либо по паспорту и фотографиям платы.
Что важно знать о ADP1/L
ADP1/L — электронный счётчик для одной стороны колонки. Он рассчитан на питание 24 В, имеет интерфейс RS-485 с гальванической развязкой и поддерживает EasyCall, DART, Pumalan, Nara и IFSF через модуль PKONV EC-IFSF. Заявленная максимальная производительность — до 500 л/мин. В счётчике предусмотрены пропорциональный клапан, термозащита двигателя насоса и ATC при наличии Pt100. Устройство поставляется без корпуса и блока питания.
Эти особенности описывают возможности счётчика, но сами по себе не подтверждают совместимость с конкретным контроллером. В частности, возможность связи ADP1/L по RS-485 с «Квотой» по протоколу EasyCall не подтверждена. Интерфейс RS-485 и название протокола — не одно и то же: наличие такого интерфейса ещё не означает, что устройства смогут обмениваться командами и данными.
Два пути модернизации учёта
Прямое подключение. «Квота» получает импульсы генератора колонки и самостоятельно ведёт учёт по заданному коэффициенту «импульсов на литр». Через свои реле контроллер включает насос и клапан, учитывает состояние датчика пистолета и останавливает насос, если импульсы пропали. Здесь протоколы не используются: нужны подходящие сигналы и подключения к генератору импульсов, пускателю насоса, клапанам и датчику пистолета.
При этом необходимо проверить, доступен ли в конкретной колонке подходящий сигнал генератора импульсов и можно ли безопасно подключить исполнительные цепи. Нельзя заранее считать, что любые сигналы счётчика ADP1/L подходят для прямого подключения.
Управление по RS-485. В этом варианте собственная электроника колонки считает литры, а «Квота» по RS-485 разрешает налив, задаёт дозу и получает результат. Для электроники других марок возможность связи проверяют по модели платы. В случае ADP1/L совместимость по EasyCall не подтверждена, поэтому до проверки инженерами Гарвекс этот вариант нельзя считать готовым решением.
Замена платы управления. Если существующая электроника не подходит для выбранной схемы или её состояние не позволяет надёжно организовать учёт, можно рассмотреть замену платы. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность её установки определяют по конструкции конкретной ТРК.
| Вариант | Что происходит | Что нужно проверить |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы и управляет исполнительными цепями через реле | Доступность сигнала генератора, подключение насоса, клапанов и датчика пистолета |
| RS-485 | Колонка считает литры своей электроникой, контроллер обменивается с ней данными | Поддерживается ли связь с конкретной платой и её протоколом |
| Замена платы | Устанавливается плата управления, подобранная для колонки | Конструкцию ТРК и возможность установки выбранного решения |

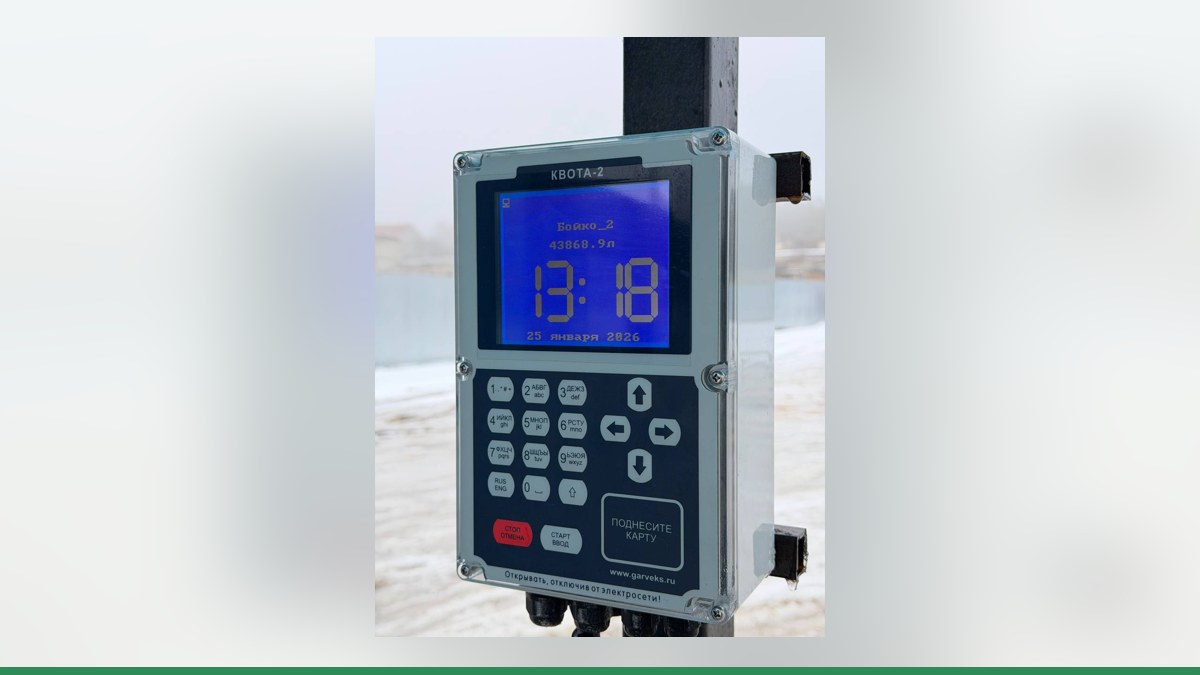

Для прямого подключения число постов зависит от модели контроллера и конфигурации. Например, контроллер Квота-2 рассчитан на один полноценный пост или два упрощённых поста прямого подключения. Уточнять возможности конкретного контроллера нужно с учётом схемы колонки.
Как подключить и настроить учёт
- Подготовьте данные о колонке. Сфотографируйте шильдик и плату управления так, чтобы были видны маркировка и разъёмы. Если есть паспорт или схема подключения, приложите их.
- Выберите схему. Инженеры Гарвекс оценят доступные сигналы и электронику: прямое подключение, управление по RS-485 при подтверждённой совместимости или замена платы. До этой проверки не следует считать протокол EasyCall совместимым с «Квотой».
- Настройте пост. При прямом подключении задают тип поста и коэффициент импульсов, а также проверяют управление насосом, клапаном и датчиком пистолета. При связи по RS-485 настройка зависит от выбранного устройства и подтверждённой схемы.
- Проведите пробный налив. Выдачу топлива проверяют в мерник и при необходимости корректируют коэффициент, чтобы учёт соответствовал фактическому объёму.
- Проверьте передачу данных. Если используется облачный контроль, проверяют поступление заправок в сервис АЗС-Онлайн. В связке с «Квотой» сервис позволяет настраивать лимиты, вести отчёты и контролировать выдачу топлива.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
Как принять решение
Если у ADP1/L и связанной электроники есть доступный сигнал импульсов, инженеры могут оценить прямое подключение. Если планируется управлять колонкой по RS-485, требуется проверить не только интерфейс, но и совместимость обмена с конкретной платой. Когда существующая электроника не подходит для выбранной схемы, рассматривают её замену.
Для предварительной оценки отправьте инженерам Гарвекс фото шильдика и платы колонки, а также паспорт или схему, если они есть. По этим данным можно подобрать возможную схему модернизации и уточнить, какие работы потребуются.
