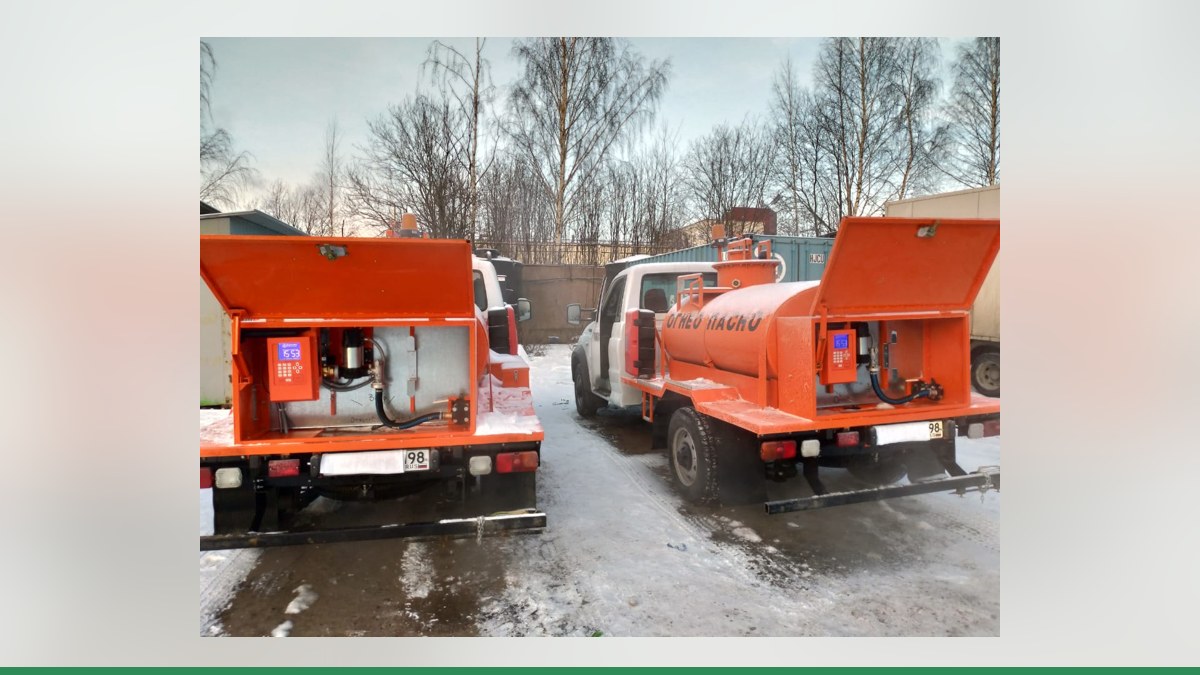

Мини-колонка kamka 6100-22 с контроллером BS-02 рассчитана на выдачу топлива на ведомственной заправке или в парке техники. Если нужно вести учёт через «Квоту», сначала важно определить, что именно будет управлять колонкой: штатный BS-02 или контроллер учёта. Само наличие интерфейса RS-485 у оборудования не подтверждает совместимость по этому интерфейсу. Схему подключения подбирают по паспорту и фактическому исполнению платы.
Устройство kamka 6100-22 с BS-02
kamka 6100-22 — мини-колонка с напорной гидравликой: для работы ей требуется погружной или выносной насос. Модель предназначена для одного вида топлива и имеет один рукав. Производительность — до 50 л/мин, заявленная погрешность — 0,25 %. Выпускаются версии на 12, 24 и 220 В. Диапазон рабочих температур — от −40 до +50 °C, масса — 45 кг, габариты — 475 × 350 × 450 мм.
В составе колонки BS-02 получает импульсы от расходомера и использует их для подсчёта выданного топлива. Также контроллер управляет насосом и клапанами. Для подключения к компьютеру предусмотрен RS-485, есть Ethernet, а GSM доступен по заказу; к BS-02 также подключаются RFID-считыватель и, через второй RS-485, уровнемеры.
При этом интерфейс контроллера не следует путать с сигналами, необходимыми для прямого подключения к «Квоте». В таком варианте контроллер учёта получает импульсы непосредственно от расходомера, а насосом и клапаном управляет через свои реле. Протоколы при прямом подключении не используются.
Тип генератора импульсов конкретной колонки нужно уточнить по её паспорту. Устройство выходного сигнала и доступность нужных точек подключения также проверяют по документации или осмотром платы.
Варианты подключения к «Квоте»
Для kamka 6100-22 рассматривают два основных пути: прямое подключение или замену штатной электроники. Выбор зависит от состояния колонки, исполнения платы, доступных сигналов и задачи владельца.
| Вариант | Что происходит | Что важно проверить |
|---|---|---|
| Прямое подключение | «Квота» принимает импульсы расходомера и управляет насосом и клапаном вместо штатного контроллера | Тип и параметры импульсного выхода, подключение насоса, клапана и датчика пистолета |
| Замена электроники | Вместо штатной устанавливается плата управления ТРК Гарвекс | Возможность установки платы в конкретную колонку и соответствие её оборудования |
При прямом подключении коэффициент импульсов на литр задают в настройках «Квоты». Контроллер следит за импульсами во время выдачи, управляет насосом и клапаном, учитывает сигнал датчика пистолета и останавливает насос, если импульсы пропали. Набор подключений и тип поста определяют по фактической схеме. Для контроллера Квота-2 возможен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.
Управление по RS-485 устроено иначе: колонка со своей электроникой сама считает литры, а контроллер учёта передаёт команды на разрешение налива и получает результат. Для этого недостаточно того, что у BS-02 есть RS-485: возможность такого управления со стороны «Квоты» для конкретной платы должна быть отдельно подтверждена инженерами. Протоколы разных производителей нельзя считать взаимозаменяемыми.
Как подключить и настроить учёт
До монтажа не стоит ориентироваться только на название модели: исполнение оборудования и состояние электроники могут отличаться. Работы удобно разделить на несколько этапов.
- Подготовить данные о колонке. Сфотографировать шильдик и плату, найти паспорт и выяснить, где подключены расходомер, насос, клапаны и датчик пистолета. Не подключать провода наугад.
- Выбрать схему. Инженеры Гарвекс оценивают фото или документацию и определяют, подходит ли прямое подключение либо целесообразна замена электроники. Совместимость заранее не предполагают только по наличию RS-485.
- Подключить оборудование по выбранной схеме. При прямом варианте соединяют сигнальные цепи расходомера и датчика пистолета, а также цепи управления насосом и клапаном. Конкретное назначение клемм и порядок работ определяют по документации на оборудование.
- Настроить пост в «Квоте». Задают тип поста, коэффициент импульсов, параметры управления насосом и клапаном, а также тип контакта датчика пистолета. Если выбран подтверждённый вариант управления по RS-485, настраивают адрес устройства.
- Проверить налив. Выполняют пробную выдачу в мерник, сверяют показания и при необходимости корректируют коэффициент. До штатной эксплуатации нужно убедиться, что колонка корректно запускается и останавливается.
- Проверить передачу данных. Если используется облачный учёт, проверяют, что операция поступает в сервис АЗС-Онлайн. Заправки могут храниться в памяти контроллера при потере связи и передаваться позднее.
Что учесть после монтажа
Вмешательство в электронику, влияющее на учёт топлива, требует проверки результата. Пробный налив помогает настроить коэффициент, но не заменяет обязательные процедуры. После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров.
Для владельца мини-АЗС практический порядок такой: сначала определить точки подключения и способ управления, затем выполнить монтаж и настройку, после этого проверить учёт на мернике и передачу операций. Это снижает риск ситуации, когда колонка работает, но данные о выдаче топлива учитываются некорректно.
Итог: для kamka 6100-22 с BS-02 возможны прямое подключение «Квоты» и замена электроники. Какой вариант применим к конкретной колонке, решают после проверки её платы и документации. Для подбора схемы отправьте инженерам Гарвекс фотографии шильдика и платы колонки.
