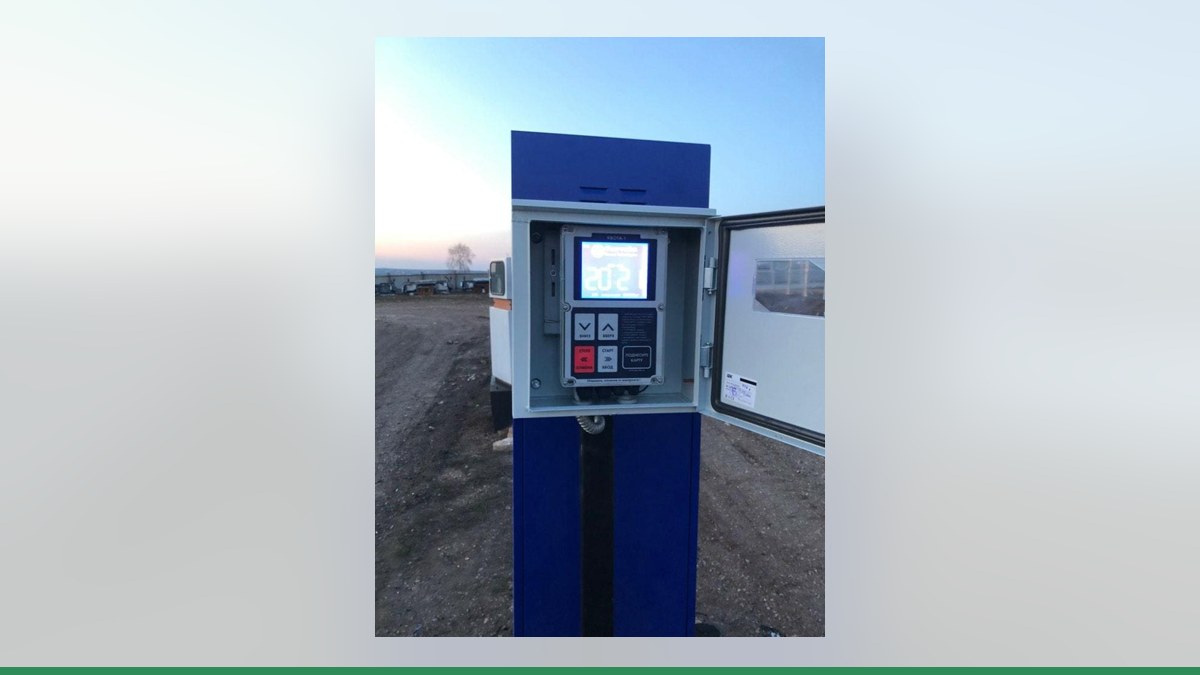

Прямое подключение ТРК Benza kamka к контроллеру «Квота»: импульсы, насос, клапан
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
09 октября, 2026 г.
Время чтения:
5
Владельцы ведомственных заправок, КАЗС и мини-АЗС часто приходят к одной задаче: колонка Benza kamka уже стоит и выдаёт топливо, а учёт нужно свести в один контроллер — например, в «Квоту», чтобы видеть заправки, лимиты и отчёты. Вопрос звучит так: можно ли обойтись без обмена протоколами и просто «взять» с колонки импульсы расходомера? Такой способ есть — прямое подключение. Разберём, как оно устроено, когда уместно и что проверить до монтажа.
Что такое прямое подключение и когда оно уместно
При прямом подключении контроллер «Квота» работает как «мозг» поста: сам считает импульсы генератора импульсов колонки, включает насос и клапан своими реле, следит за датчиком пистолета и останавливает налив, если импульсы пропали. Протоколы связи здесь не нужны вообще — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.
Benza — российский бренд оборудования для АЗС. В линейке kamka есть одноканальные колонки 5111/5121 (50, 80 или 130 л/мин, питание 380 или 220 В, всасывающая гидравлика, считыватель карт), высокопроизводительные 3111/3121 на 200 и 400 л/мин, мини-колонки 6100–6140 на 12/24/220 В (35–50 л/мин), а также многорукавные kamka-222…228 на 2–8 рукавов. Назначение таких колонок — безоператорная выдача топлива по картам на ведомственных АЗС и в парках техники.
Устройство управления у ряда исполнений — контроллер BS-02: он считает импульсы расходомера колонки (выход «открытый коллектор», от 47 до 200 импульсов на литр, частота до 400 Гц), включает насос через реле до 8 А и клапаны. Логика та же, что нужна «Квоте» в режиме прямого подключения: импульсы, насос, клапан.
Именно поэтому для kamka рассматривают два пути: прямое подключение (контроллер берёт импульсный сигнал расходомера и управляет насосом и клапаном вместо штатного контроллера) либо замену электроники на плату Гарвекс. Что подойдёт вашей колонке, решают инженеры Гарвекс после осмотра или по паспорту и фото платы — тип генератора импульсов конкретной kamka нужно смотреть по паспорту колонки.
Что именно делает «Квота» на прямом подключении
Импульсы генератора импульсов
Контроллер считает импульсы генератора импульсов колонки, а в настройке поста задаётся коэффициент «импульсов на литр». Именно он превращает импульсы в литры. Если импульсы пропали — обрыв линии, неисправность расходомера — контроллер останавливает насос.
Насос и клапан
Насос включается через реле контроллера, клапан — тоже. На один контроллер Квота-2 или контроллер Квота-3 можно завести один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Квота-3 позволяет совмещать способы: один пост — прямым подключением, остальные — по RS-485.
Датчик пистолета
Контроллер следит за датчиком пистолета: тип контакта — нормально замкнутый или нормально разомкнутый — задаётся в настройке.
Варианты для kamka: короткая таблица
| Вариант | Роль «Квоты» | Что нужно | Когда рассматривают |
|---|---|---|---|
| Прямое подключение | считает импульсы, управляет насосом и клапаном, следит за пистолетом | провода от генератора импульсов, пускателя насоса, клапана, датчика пистолета | штатная электроника колонки в учёте не участвует |
| Управление по RS-485 | разрешает налив, задаёт дозу, получает результат | своя электроника колонки, сама считающая литры, и линия RS-485 | у платы колонки есть подходящий интерфейс — проверяют инженеры |
| Замена платы | учёт и управление берёт на себя электроника Гарвекс | плата управления ТРК Гарвекс | электроника устарела или несовместима |
Важно не путать способы: при прямом подключении протоколы не используются, а RS-485 относится только к колонкам со своей электроникой, которая считает литры самостоятельно.
Как подключить и настроить учёт
- Сбор исходных данных. Владелец присылает фото шильдика и платы колонки; инженеры Гарвекс выбирают схему подключения.
- Настройка поста в «Квоте». Задаются тип поста (прямое подключение), коэффициент импульсов, насос, клапан, датчик пистолета — или адрес по RS-485, если выбран этот путь.
- Пробный налив в мерник. По результату налива коэффициент импульсов поправляют до нужной точности.
- Связь и облако. Подключается связь и проверяется, что заправки приходят в АЗС-Онлайн.
- Учёт людей и топлива. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.
Что важно не перепутать
- Прямое подключение и RS-485 — разные вещи. В первом случае контроллер работает с импульсами и реле, во втором — с электроникой колонки по линии связи.
- Линия RS-485 — витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.
- Число постов прямого подключения на один контроллер ограничено: один полноценный или два упрощённых.
- После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Вывод
Для Benza kamka прямое подключение — рабочий вариант, когда колонка отдаёт импульсы расходомера, а насос и клапан можно коммутировать через реле контроллера. Способ снимает зависимость от штатной электроники и обмена протоколами, но требует аккуратной настройки коэффициента импульсов и проверки налива в мерник. Если у платы колонки есть подходящий интерфейс, инженеры могут рассмотреть и управление по RS-485, а при устаревшей электронике — замену платы.
Чтобы подобрать схему под ваш пост, отправьте инженерам Гарвекс фото шильдика и платы колонки: по ним определяют, как именно подключить kamka к «Квоте». Контакты — контакты Гарвекс.
