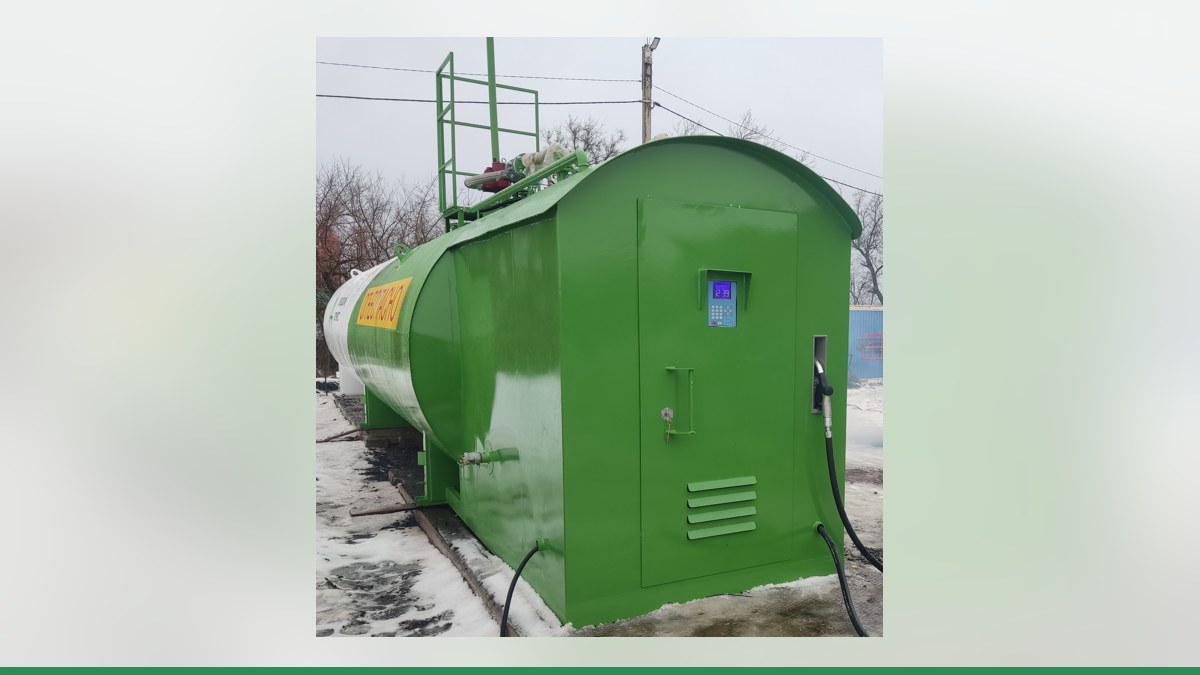

Прямое подключение газораздаточных колонок FAS к контроллеру «Квота»

Мини-АЗС с газовыми колонками FAS — это пропан-бутан, а не бензин и не дизель, и учёт здесь строится вокруг импульсов измерителя, а не вокруг протоколов. Если вы хотите видеть каждый отпуск в контроллере «Квота», а не только в журнале счётного блока, есть два реальных пути: прямое подключение контроллера к колонке либо замена платы управления. В обоих случаях схему подбирают инженеры Гарвекс после осмотра колонки или по паспорту и фото платы — «по телефону» такое не решается.

Что внутри колонки FAS и что нужно «Квоте»

FAS (Flüssiggas-Anlagen GmbH, Зальцгитер, Германия) делает оборудование для сжиженного углеводородного газа: измерительные системы, насосные и компрессорные установки, газовые заправочные колонки и автогазозаправочные станции. Газовые колонки FAS 120, FAS 220 и FAS 230 рассчитаны на пропан-бутан. FAS 230 — электронная колонка в корпусе из нержавеющей стали с кориолисовым расходомером на 30 кг/мин: отпуск ведётся в литрах, а учёт — в килограммах.

Измеритель в колонке может быть двухпоршневым, четырёхпоршневым или кориолисовым (массовым). У четырёхпоршневого измерителя цилиндр 0,125 л, один оборот вала — 0,5 л, уплотнения тефлоновые. Вращение вала передаётся на генератор импульсов индуктивной связью, а оттуда — на электронный счётчик. В гидравлике: отсекатель паровой фазы с фильтром, электромагнитный, дифференциальный и обратный клапаны, шланг высокого давления со скоростным клапаном, разрывная муфта, предохранительные клапаны на 25 бар. Датчик снятия пистолета — поворотный переключатель на колонке.

Электроника — счётный блок ER4 (ER 4/5) с табло в головке колонки. В его параметрах задаётся число импульсов на литр для каждого рукава, рукавов может быть до восьми. У «Квоты» в настройке поста есть тот же по смыслу коэффициент «импульсов на литр» — именно он связывает работу измерителя с литрами в отчёте.

Три схемы подключения

Прямое подключение: импульсы, насос, клапан

Здесь «Квота» работает как самостоятельный счётчик: сама считает импульсы генератора импульсов колонки, включает насос и клапан своими реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали. Протоколы связи в этом варианте не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

Ограничения по постам: на один контроллер Квота-2 или контроллер Квота-3 — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. У «Квота-3» всего до четырёх постов, из них прямым подключением — только один полноценный или два упрощённых, остальные по RS-485.

Именно здесь ключ fas генератор импульсов подключение контроллера читается буквально: важно корректно завести сигнал генератора, не потерять его на линии и правильно задать коэффициент.

Управление по RS-485

Этот способ — для колонок, у которых своя электроника сама считает литры. «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так она работает с колонками с электроникой «Топаз» и с «Квота-Р».

У FAS есть собственный протокол обмена, он принадлежит FAS GmbH. Возможность связи по протоколу FAS с контроллером «Квота» по RS-485 не подтверждена — её проверяют инженеры Гарвекс по конкретной плате колонки. Ставить знак равенства между протоколами разных производителей нельзя.

Линия RS-485 — витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.

Замена платы управления

Если электроника колонки устарела или несовместима, её меняют на плату управления ТРК Гарвекс: она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка идёт через меню и по Wi-Fi. Решение принимается по осмотру колонки.

Как подключить и настроить учёт

1. Фото шильдика и платы. Владелец присылает фото шильдика и платы колонки, инженеры Гарвекс выбирают схему подключения.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента — пока показания не сойдутся.
4. Подключение связи и проверка, что заправки приходят в облачный сервис АЗС-Онлайн.
5. Заведение данных в АЗС-Онлайн: водители, карты, лимиты и отчёты.

Что учесть по безопасности

Работы с СУГ допускаются только для обученного персонала. Счётчики FAS поверяются на стенде FAS, настройка точности и калибровка выполняются по паспорту, коды ошибок блока ER4 приведены в руководстве. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Контроллеры «Квота» устанавливаются вне взрывоопасной зоны. «Квота-3» имеет взрывозащищённый корпус и работает в диапазоне от −60 до +50 °C.

Вывод

Прямое подключение газовой колонки FAS к «Квоте» — самый предсказуемый путь, когда в колонке есть рабочий генератор импульсов, пускатель насоса, клапаны и датчик пистолета: протоколы не участвуют, вся логика учёта остаётся в контроллере. Если у колонки своя электроника, рассматривают RS-485, а если она устарела — замену платы. Окончательный выбор делает инженер по факту осмотра.

Отправьте нам фото шильдика и платы колонки FAS — по ним подберут схему подключения и настройки под вашу заправку. Связаться можно через контакты Гарвекс.
