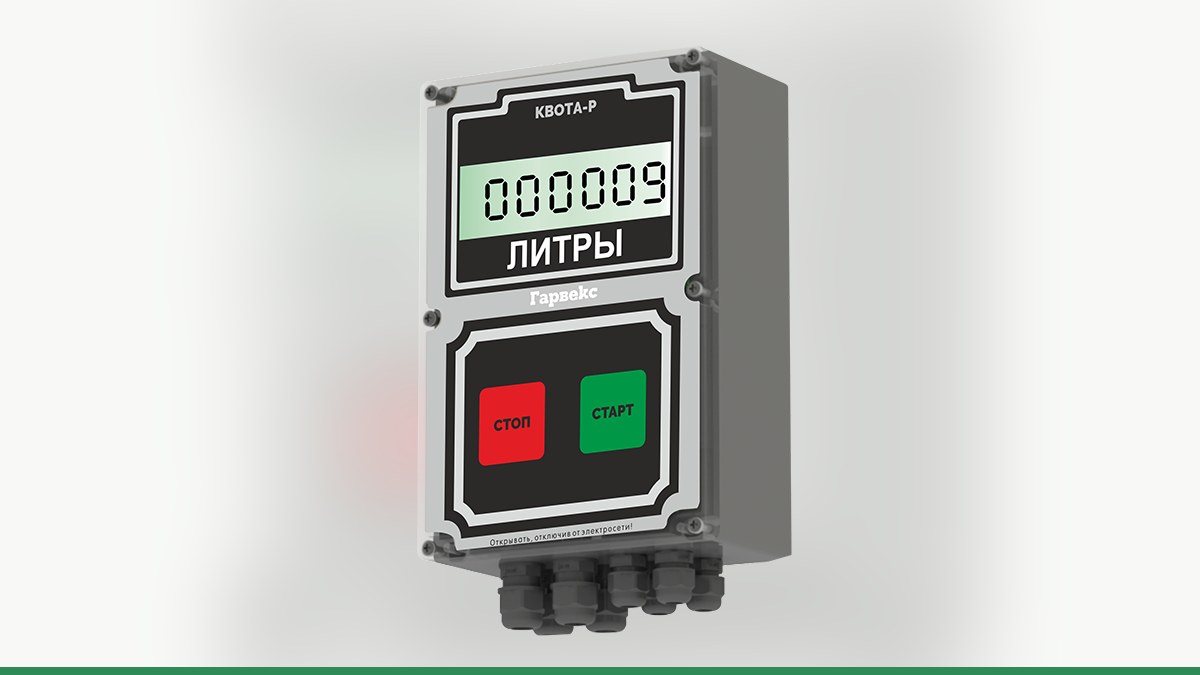

Модернизация Alublock 2000 и Autoset 500: подключение к «Квоте» или замена платы

Насосный блок Alublock 2000 и измеритель Autoset 500 — гидравлические узлы, которые применялись в колонках серии NOVA бренда «Славутич». При модернизации важно разделять саму гидравлику и электронику: насос и измеритель могут остаться на месте, а способ управления и учёта зависит от того, какие платы и датчики установлены в колонке. Для автоматизации с контроллером «Квота» рассматривают прямое подключение, работу через штатную электронику или замену платы управления.

Что важно знать об узле Alublock 2000 и Autoset 500

В составе насосного блока Nuovo Pignone — алюминиевый корпус с фильтром, самовсасывающий лопастной насос с вариантами на 50 или 90 л, центробежный газоотделитель и байпасный клапан. Измеритель объёма Autoset 500 устроен иначе, чем обычный механический счётчик: в нём два поршня двойного действия, расположенные под углом 120 градусов. Цикл измерения составляет 500 см³, а вращение передаётся на генератор импульсов PAW94.

Именно генератор импульсов может стать источником сигнала для прямого подключения к контроллеру учёта. Но наличие PAW94 само по себе не подтверждает, что конкретную колонку можно подключить без изменений: необходимо определить состояние платы, проводки, пускателя, клапанов и датчика положения пистолета.

У колонок «Славутич» в штатной электронике применялись контроллеры, связанные с управляющим терминалом через RS-485 по протоколу Dlink2. Совместимость Dlink2 с «Квотой» не подтверждена. Возможность связи проверяют инженеры Гарвекс по модели платы; нельзя считать, что совпадение интерфейса RS-485 означает совпадение протоколов или готовую совместимость.

Три варианта модернизации

Перед выбором схемы нужно установить, какая электроника стоит в колонке и в каком она состоянии. Основные варианты отличаются тем, кто считает объём и управляет исполнительными устройствами.

Прямое подключение

При прямой схеме контроллер считает импульсы генератора PAW94, а не получает готовый результат от штатной платы. Он управляет пускателем двигателя и клапанами через реле, отслеживает датчик пистолета и прекращает подачу при отсутствии импульсов. Для такой схемы нужен корректно подобранный коэффициент импульсов на литр, но его значение нельзя определять только по названию измерителя: настройки проверяют на конкретном оборудовании.

Преимущество этого пути — возможность использовать контроллер учёта без обмена данными с платой колонки. Ограничение — необходимость разобраться в фактической электрической схеме и подключить все необходимые исполнительные устройства и датчики. Самостоятельно переносить соединения по типовой схеме без проверки не стоит.

Штатная электроника или новая плата

Если плата исправна и связь с «Квотой» возможна, можно рассматривать управление по RS-485. В этом случае подсчёт объёма остаётся на стороне электроники колонки. Для NOVA с протоколом Dlink2 нельзя заранее обещать такой вариант: инженеры должны проверить модель платы и возможность взаимодействия.

Если штатная электроника не подходит для требуемой схемы или её состояние не позволяет использовать её, рассматривают замену на плату управления ТРК Гарвекс. Такая плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Установка и подбор зависят от конструкции конкретной ТРК и требуют осмотра.

Как подключить и настроить учёт

1. Соберите данные о колонке. Нужны фото шильдика, платы управления и доступных клемм или разъёмов. Если есть паспорт или схема подключения, приложите их.
2. Передайте материалы инженерам Гарвекс. По ним определят, можно ли использовать прямое подключение, проверять обмен со штатной электроникой или рассматривать замену платы. Окончательный вывод зависит от осмотра оборудования и документации.
3. Подготовьте схему подключения. При прямом варианте учитывают сигналы генератора PAW94, пускатель двигателя, клапаны и датчик пистолета. При варианте с RS-485 отдельно проверяют модель платы и протокол. Не переносите настройки одной системы на другую по одному лишь сходству интерфейса.
4. Настройте пост в «Квоте». В зависимости от выбранной схемы задают тип поста и коэффициент импульсов либо выбирают работу с внешней электроникой по RS-485. Конкретные настройки определяются выбранной схемой.
5. Проверьте работу наливом в мерник. Контролируют запуск и остановку, показания объёма и работу клапана. Если требуется, корректируют коэффициент импульсов и повторяют проверку.
6. Подключите передачу данных. Если объект использует облачный сервис, проверьте, что заправки поступают в АЗС-Онлайн. Сервис позволяет вести учёт заправок, задавать лимиты и формировать отчёты; при потере связи данные сохраняются в памяти контроллера и передаются позже.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Как выбрать подходящий путь

Если штатная электроника сохранена и для неё подтверждена связь с контроллером, можно рассмотреть управление по RS-485. Если нужный обмен не подтверждён, это не означает, что автоматизация невозможна: остаются прямое подключение или замена платы. Но ни один вариант нельзя назначить только по обозначениям Alublock 2000 и Autoset 500 — решающими будут состав электроники и состояние конкретной колонки.

Для первичной оценки отправьте инженерам Гарвекс фото шильдика и платы управления, а также паспорт или схему, если они есть. По этим данным специалисты подберут вариант для проверки и пояснят, какие работы потребуются. Контактные данные размещены на странице контактов.
