Колонки Gilbarco SK700-2 (SK700-II) с электроникой Sandpiper II долгое время работают на многих объектах — ведомственных заправках, мини-АЗС, КАЗС. Однако со временем встаёт вопрос автоматизации учёта: как организовать управление по картам, лимитам, удалённый контроль и интеграцию с учётными системами. Штатные протоколы (Gilbarco 2Wire, IFSF-Lon, ER3) заточены под фирменные контроллеры, и их стыковка с универсальным оборудованием не всегда очевидна.

Компания «Гарвекс» предлагает два принципиально разных подхода к модернизации такой колонки. Какой из них подойдёт в вашем случае — зависит от состояния электроники, требуемой степени автоматизации и бюджета. Расскажем о каждом подробно.

Два пути модернизации

Оба варианта предполагают связку колонки Gilbarco SK700-2 с контроллером учёта топлива «Квота» (например, Квота‑2 или Квота‑3). Но способ подключения и объём доработок кардинально различаются.

Прямое подключение контроллера Квота

Прямое подключение — самый простой и быстрый способ «подружить» Gilbarco с Квотой, если не требуется задействовать штатную электронику колонки. В этом случае Квота сама выполняет функции управления:

• получает импульсы от штатного генератора импульсов (пульсера) колонки и по заданному коэффициенту «импульсов на литр» пересчитывает их в объём выданного топлива;
• своими реле включает и выключает насос колонки;
• управляет клапаном (в том числе клапаном снижения расхода);
• следит за датчиком пистолета (нормально замкнутым или нормально разомкнутым) — если пистолет не снят, насос не запустится;
• автоматически останавливает подачу при пропадании импульсов (аварийная ситуация).

Инженерам Гарвекс для такой схемы прежде всего нужен доступ к электрическим цепям: импульсному датчику, пускателю насоса, клапанам и датчику пистолета. Протоколы (Gilbarco 2Wire, IFSF и прочие) здесь не участвуют — только провода. Это существенно упрощает интеграцию и снижает количество точек отказа.

Когда это удобно: если штатная электроника колонки исправна, но её не планируется использовать для связи с внешними системами, или если протоколы SK700-2 несовместимы с Квотой (что выясняется на этапе осмотра). Ограничение: на один контроллер Квота‑2 или Квота‑3 можно подключить таким способом один полноценный пост (с двухканальным счётчиком импульсов и клапаном снижения расхода) или два упрощённых поста (с одноканальным счётчиком). Для заправок с большим числом рукавов может потребоваться несколько контроллеров — это решается индивидуально.

Замена платы управления на плату ТРК Гарвекс

Если электроника Gilbarco SK700-2 устарела, вышла из строя или не подходит для дальнейшей автоматизации, более радикальный путь — полная замена управляющей электроники. Вместо штатной платы Sandpiper II устанавливается плата управления ТРК Гарвекс.

Плата Гарвекс берёт на себя все функции управления колонкой:

• управление насосом;
• управление клапанами (включая клапан снижения расхода);
• приём импульсов от генератора импульсов;
• управление дисплеем колонки (если он есть и подлежит интеграции);
• обработка кнопок (Старт/Стоп, выбор типа топлива и т.д.).

После замены колонка становится «родной» для контроллеров Квота. Связь может быть организована двумя способами:

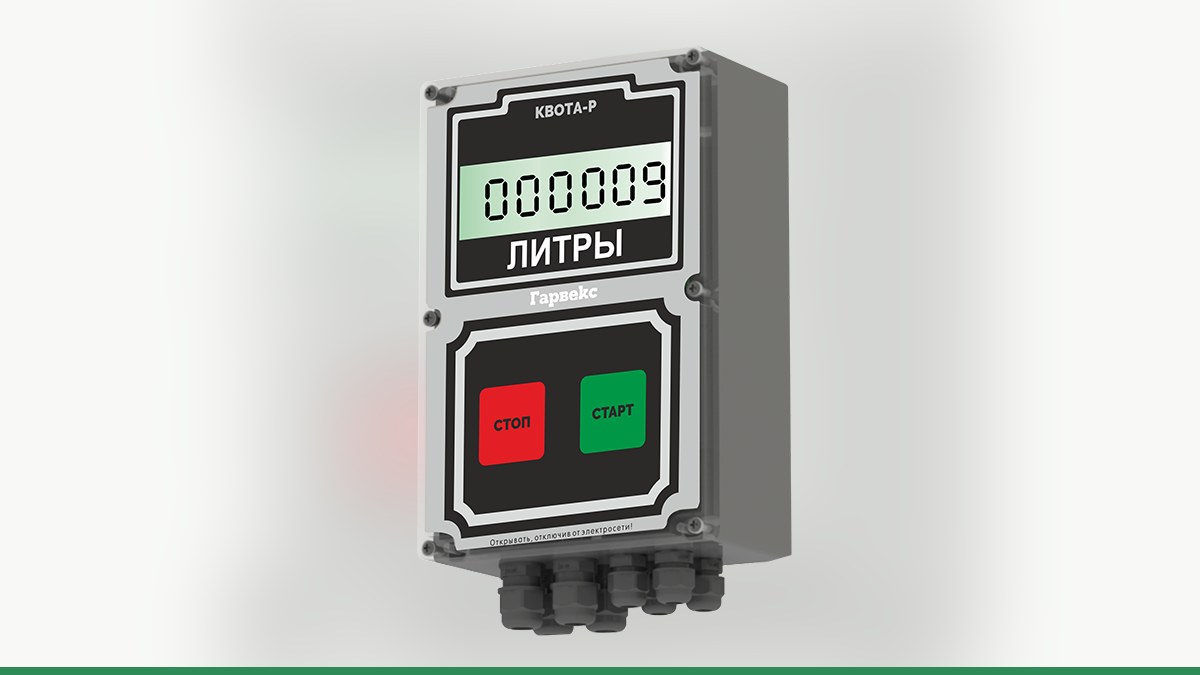

• по RS-485 (если Квота управляет электроникой колонки через протокол — например, с контроллером Квота-Р);
• по прямому подключению, аналогично первому пути (если нужно реализовать более простую схему без протокольного обмена).

Когда это оправдано: если оригинальная плата Sandpiper II не восстанавливается, или её ПО невозможно адаптировать под ваши задачи, или требуется максимальная независимость от устаревших компонентов. Плата Гарвекс настраивается через меню и по Wi-Fi, что упрощает дальнейшее обслуживание.

Сравнение вариантов

Что важно знать о протоколах

При прямом подключении никакие протоколы связи (Gilbarco 2Wire, IFSF-Lon и др.) не используются. Все команды передаются через дискретные сигналы — импульсы, реле. Поэтому вопрос совместимости по протоколу не стоит.

Если же вы рассматриваете вариант управления по RS-485 без замены платы — то есть с сохранением штатной электроники SK700-2 — такая возможность не подтверждена. Связь через RS-485 Квота поддерживает с колонками, имеющими собственную электронику («Топаз», Квота-Р), но для Gilbarco необходим индивидуальный анализ модели платы. Инженеры Гарвекс проверяют возможность такого подключения по фотографии шильдика и платы колонки.

Как подключить и настроить учёт

Процесс модернизации строится по чёткому алгоритму, единому для обоих вариантов.

1. Диагностика и подбор схемы. Владелец отправляет инженерам Гарвекс фото шильдика колонки (с моделью и серийным номером) и фото платы управления (Sandpiper II). На основе снимков специалисты выбирают путь — прямое подключение или замена платы.

2. Установка контроллера Квота. Контроллер (например, Квота‑3) монтируется вне взрывоопасной зоны. К нему подводятся кабели от колонки.

3. Настройка поста в Квоте. В зависимости от выбранного способа: - при прямом подключении — задаётся тип поста, коэффициент «импульсов на литр», настраиваются выходы реле (насос, клапан) и датчик пистолета; - при замене платы и работе по RS-485 — задаётся адрес устройства на шине и параметры обмена.

4. Пробный налив и калибровка. После сборки делается тестовый слив в мерник. Если фактический объем отличается от показаний Квоты, корректируется коэффициент импульсов.

5. Подключение облачного сервиса. Контроллер передаёт данные на сервер АЗС-Онлайн через GSM-модуль или проводную сеть (LAN/Ethernet). В сервисе заводятся водители, карты доступа, устанавливаются лимиты и формируются отчёты.

6. Ввод в эксплуатацию. Проверяется, что все заправки корректно отражаются в личном кабинете, а водители авторизуются по картам или пин-кодам.

Важно: после любого вмешательства в электронику колонки, которое влияет на учёт топлива (прямое подключение к пульсеру или замена платы), требуется внеочередная поверка. Уточните порядок её проведения у инженеров Гарвекс.

Что выбрать?

• Если электроника Sandpiper II работоспособна, а ваша задача — лишь организовать учёт по картам и лимитам с минимальными доработками — рассмотрите прямое подключение контроллера Квота. Это быстрый и экономичный вариант.
• Если штатная плата неисправна или вы хотите полностью обновить управляющую часть колонки, но при этом сохранить удобство настройки — замена платы на плату управления ТРК Гарвекс даст максимальную гибкость и совместимость с оборудованием Гарвекс.

В любом случае, окончательное решение принимается после осмотра колонки инженерами. Только они могут определить, возможен ли доступ к импульсному датчику, какие цепи свободны, и какую схему можно реализовать на вашем объекте.

Пришлите фото шильдика и платы вашей Gilbarco SK700-2 нашим инженерам — и мы подберём оптимальный вариант модернизации. Контакты для связи — на странице Контакты Гарвекс.
