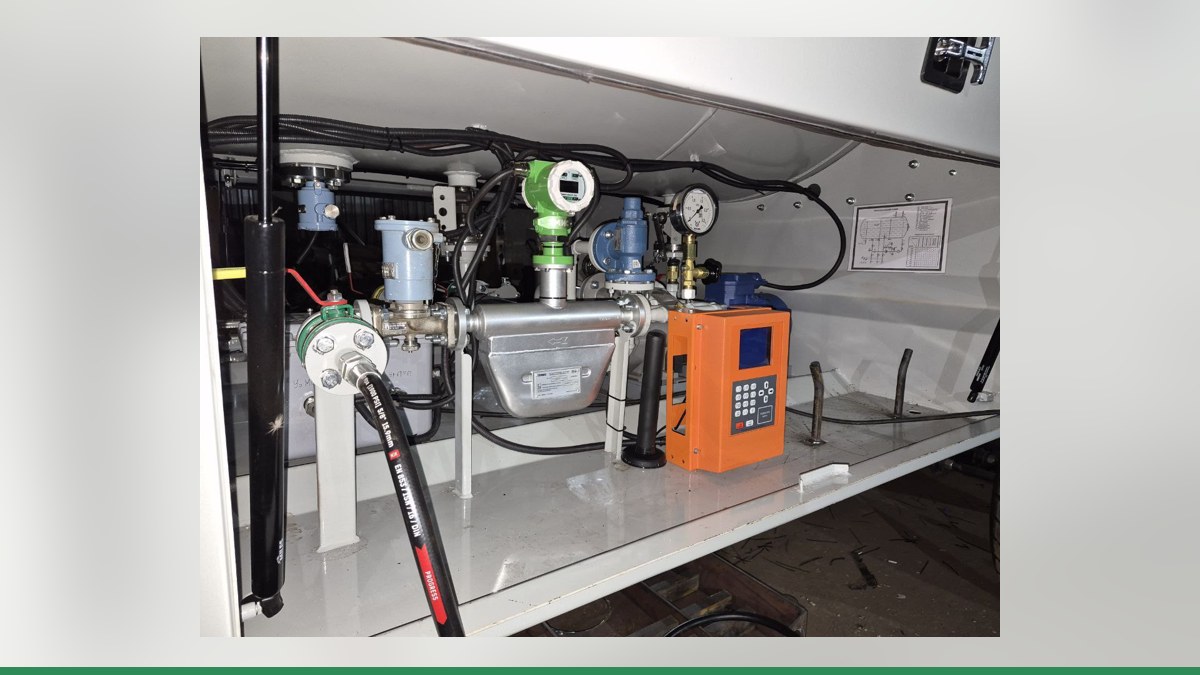

На мини-АЗС или ведомственной заправке важно не только отпускать топливо, но и фиксировать заправки, контролировать лимиты и видеть данные по водителям. Если установлена Gilbarco SK700 с ER3-интерфейсом, сначала нужно разобраться, как устроена связь колонки и что именно выдаёт её электроника. Само наличие платы ER3 не означает, что колонку можно напрямую подключить к контроллеру учёта топлива. Схему подбирают после осмотра оборудования или изучения паспорта и фотографий платы.
Что означает ER3-интерфейс на Gilbarco SK700
В SK700-2 интерфейсная плата ER3 преобразует двухпроводную петлю Gilbarco в протокол Kienzle ER3. Она работает с электроникой Sandpiper и Sandpiper II. Для платы предусмотрена настройка параметров 24, 40 и 47 колонки.
Это описание помогает понять назначение ER3, но не подтверждает совместимость с контроллером «Квота». Важно не путать протокол ER3 с RS-485: это разные варианты обмена, и наличие одного интерфейса не означает наличие другого. Возможность связи контроллера с электроникой колонки определяют инженеры Гарвекс по конкретной плате и её документации.
Для организации учёта рассматривают два практических пути: прямое подключение по сигналам колонки или замену её платы управления. Выбор зависит от состояния оборудования, доступности нужных цепей и требований к управлению постом.
Варианты подключения «Квоты»
| Вариант | Как работает | Что нужно проверить |
|---|---|---|
| Прямое подключение | Контроллер считает импульсы генератора колонки и управляет насосом и клапаном через реле. Датчик пистолета используется для контроля начала и окончания отпуска. | Доступны ли импульсный датчик, пускатель насоса, клапаны и датчик пистолета. |
| Замена платы управления | Вместо несовместимой или устаревшей электроники устанавливают плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. | Подходит ли плата к конкретной колонке и можно ли выполнить установку с учётом её конструкции. |
При прямом подключении протоколы не используются: контроллеру нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. В настройках задают коэффициент импульсов на литр, а реле контроллера управляют насосом и клапаном. Если импульсы пропадают, контроллер останавливает насос.
При замене платы управление колонкой выполняет новая электроника. Подбор оборудования проводят по результатам осмотра; подробнее о плате управления ТРК Гарвекс.
Не следует считать ER3 вариантом подключения по RS-485. Управление по RS-485 применяют, когда у колонки есть своя электроника и подтверждена совместимость с контроллером. Для электроники других марок такую возможность проверяют инженеры по модели платы. Параметры протокола и способ подключения нельзя определить только по названию SK700 или по наличию ER3.
Для мини-АЗС и КАЗС можно рассмотреть контроллер Квота-3. Он поддерживает прямое подключение одного полноценного поста или двух упрощённых, а также управление постами по RS-485 при подтверждённой совместимости. Конкретную конфигурацию выбирают с учётом числа постов и способа подключения.
Как подключить и настроить учёт
Работы удобно разделить на несколько этапов:
- Передать данные о колонке. Сфотографируйте шильдик Gilbarco SK700 и плату управления так, чтобы были различимы маркировка и разъёмы. Если сохранился паспорт, приложите его к обращению.
- Выбрать схему. Инженеры Гарвекс оценивают доступ к импульсному датчику, пускателю, клапанам и датчику пистолета. Если рассматривается связь с электроникой колонки, отдельно проверяют модель платы и возможность обмена. Решение принимают после осмотра или изучения предоставленных материалов.
- Настроить пост в контроллере. При прямом подключении задают тип поста и коэффициент импульсов, проверяют управление насосом и клапаном, а также сигнал датчика пистолета. При подтверждённой связи с электроникой настраивают адрес по RS-485. Это отдельный способ управления, не связанный с использованием ER3 как такового.
- Проверить отпуск топлива. Выполняют пробный налив в мерник и при необходимости корректируют коэффициент импульсов. Проверяют, что отпуск начинается и завершается штатно, а результат корректно регистрируется.
- Подключить облачный сервис. После настройки контроллера проверяют передачу заправок в АЗС-Онлайн. Сервис работает в связке «Квота + колонка»: можно настраивать лимиты для водителей и групп, авторизацию по картам или пин-кодам, удалённый запуск, отчёты и контроль резервуаров. Контроллер передаёт данные через SIM-карту или проводную сеть; при потере связи заправки сохраняются в памяти и отправляются позже. Подробнее — сервис АЗС-Онлайн.
В АЗС-Онлайн после проверки обмена заводят водителей, назначают карты или пин-коды, устанавливают лимиты и настраивают отчёты. Так владелец видит учёт заправок не только на месте, но и в облачном сервисе.
Что учесть перед запуском
ER3-интерфейс описывает связь между электроникой Gilbarco и оборудованием, использующим протокол Kienzle ER3. Он сам по себе не подтверждает, что «Квота» сможет обмениваться данными с колонкой по этому протоколу. Поэтому до монтажа важно определить, какие сигналы доступны и какой способ управления подходит конкретному посту.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс. Это следует учитывать при планировании работ, особенно если меняется плата или схема подсчёта отпущенного топлива.
Для предварительного подбора отправьте инженерам Гарвекс фотографии шильдика и платы Gilbarco SK700. По ним и, при необходимости, паспорту колонки специалисты оценят возможную схему подключения и подскажут, какие данные потребуется проверить на объекте.
