Замена платы управления в ТРК Gilbarco на плату Гарвекс: когда это оправдано

Владельцу мини-АЗС, КАЗС или ведомственной заправки редко хочется менять колонку целиком: гидравлика Gilbarco служит долго, а вопросы чаще вызывает электроника — устаревшая, снятая с поддержки или несовместимая с системой учёта. Именно тогда и возникает тема «Gilbarco: замена платы управления». Но замена — не единственный и не всегда лучший вариант. Разберём, когда она оправдана, а когда достаточно аккуратного прямого подключения контроллера «Квота».

Что стоит за электроникой Gilbarco

Gilbarco — международный производитель топливораздаточных колонок и систем управления АЗС. В России и странах СНГ распространены колонки серии SK700, выпускавшиеся в Германии, в Зальцкоттене, а также линейки Encore, Horizon и Euroline. SK700 выпускается с 2002 года, затем появилась SK700-2 с электроникой второго поколения; к предшественникам относят S-MPD, Dimension Plus (G-MPD) и L-MPD. Колонки бывают на 2, 4, 6, 8, 10 и до 12 шлангов, с расходом 40, 70, 120 и до 130 литров в минуту, с возвратом паров или без него.

Устройство SK700: гидравлический блок с насосным блоком Blackmer GDP и поршневым счётчиком (C+ Meter) или Ecometer, цифровые пропорциональные клапаны с электромагнитными катушками, управляемые программно. Над гидравликой, в отдельном герметичном блоке, стоит электроника Sandpiper: плата управления насосом, плата клапанов, импульсный датчик (пульсер), служебный порт RS232 для ноутбука и журнал событий. Головка колонки с дисплеями и блоком питания расположена сверху.

Сервис у этой компоновки удобный: электроника и клапаны доступны сверху, без вскрытия гидравлики; диагностика и загрузка прошивок идут через ноутбук по RS232, настройка — кодами команд и функций с менеджерской клавиатуры. Метрологические узлы — калибровочный переключатель и пульсер — пломбируются, и об этом важно помнить при любом вмешательстве.

Три варианта подключения «Квоты» к такой колонке

1. Прямое подключение

Контроллер «Квота» сам считает импульсы генератора импульсов колонки (в настройке задаётся коэффициент «импульсов на литр»), включает насос и клапан через свои реле, следит за датчиком пистолета и останавливает насос, если импульсы пропали. Протоколы связи здесь не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Вариант реально рассмотреть, если инженерам Гарвекс открыт доступ к этим узлам.

2. Управление по RS-485

Если у колонки своя работоспособная электроника, она сама считает литры, а контроллер по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так «Квота» работает с электроникой «Топаз» и с Квота-Р. Линия — витая пара, устройства подключаются цепочкой без ответвлений, на концах ставятся терминирующие резисторы. Для электроники других марок возможность связи по RS-485 проверяют инженеры Гарвекс по модели платы.

3. Замена платы управления

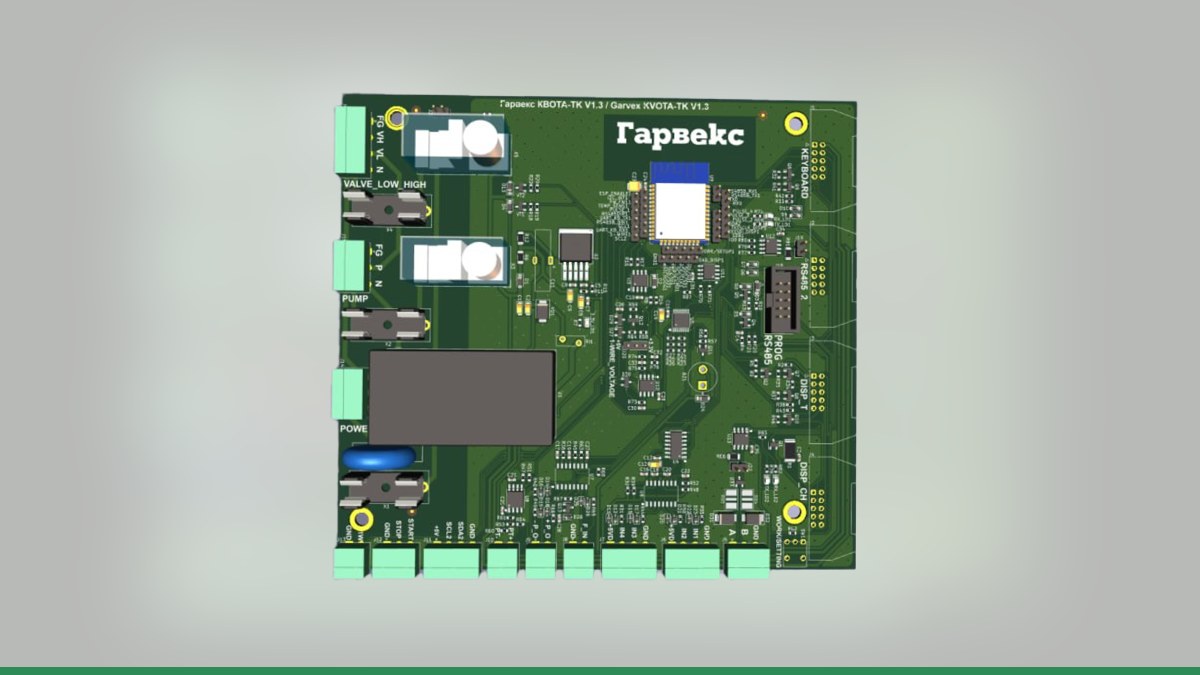

Если электроника колонки устарела или несовместима, её заменяют платой управления ТРК Гарвекс: она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, а настройка идёт через меню и по Wi-Fi. Подбор — по осмотру конкретной колонки.

Важно: возможность связи по протоколу Gilbarco 2Wire (двухпроводная токовая петля) или IFSF-Lon с контроллером «Квота» не подтверждена — это проверяют инженеры Гарвекс. В SK700-2 доступны также ER3, ATCL и PUMA LAN через дополнительные платы, режим работы выбирается программно с менеджерской клавиатуры, но знак равенства между протоколами разных производителей ставить нельзя.

Когда замена платы действительно оправдана

• Электроника Sandpiper отработала ресурс, плата управления насосом или плата клапанов не ремонтируется и не находится в поставке.
• Колонка переходит в состав системы учёта, а её штатная электроника несовместима с выбранным контроллером.
• Нужны функции, которых у старой платы нет: понятная настройка, работа в связке с облачным сервисом, единая логика по всем постам.
• Прямое подключение невозможно или неудобно: нет доступа к нужным цепям, мешает компоновка, пломбы на метрологических узлах.

Когда замена не нужна

Если гидравлика и электроника живы, а требуется только учёт отпуска, чаще выгоднее прямое подключение: контроллер берёт на себя логику, а колонка остаётся штатной. Для одного поста с двухканальным счётчиком импульсов и клапаном снижения расхода подойдёт контроллер Квота-3 — он рассчитан на один пост прямым подключением и ещё три по RS-485, имеет RS-485 и Ethernet, связь по GSM, Wi-Fi и LAN, взрывозащищённый корпус и работу от −60 до +50 °C. Квота-1 и Квота-2 устанавливаются вне взрывоопасной зоны и работают с двумя постами.

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему подключения.
2. Настраивается пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Делается пробный налив в мерник, коэффициент поправляется по факту.
4. Подключается связь и проверяется, что заправки приходят в АЗС-Онлайн.
5. В сервисе заводят водителей, карты, лимиты и отчёты — по водителям, группам и резервуарам, с выгрузкой в 1С.

АЗС-Онлайн работает в связке «Квота + колонка»: лимиты на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров и отчёты в реальном времени. Заправки уходят на сервер через SIM-карту (GSM) или проводную сеть, а если связь пропала — хранятся в памяти контроллера и отправляются позже.

Вывод

Замена платы управления на Gilbarco — оправданное решение, когда штатная электроника исчерпала ресурс или не стыкуется с системой учёта. Если же электроника и механика в порядке, начинать стоит с прямого подключения: это меньшее вмешательство в колонку. Окончательный вывод о схеме делают инженеры Гарвекс после осмотра колонки или по паспорту и фото платы. Помните: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Отправьте в контакты Гарвекс фото шильдика и платы колонки — по ним подберут схему подключения и подскажут, хватит ли прямого подключения или потребуется замена платы.
