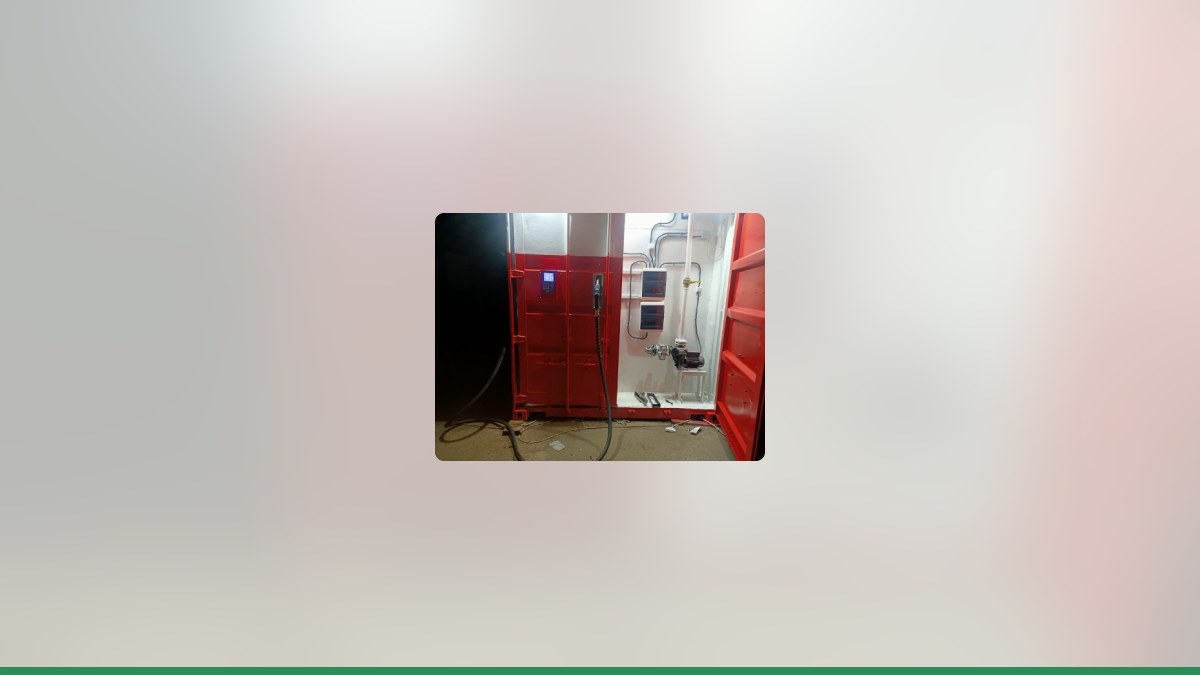

КАЗС Гарвекс: какие исполнительные схемы собрать после монтажа

Какие схемы собрать после монтажа КАЗС

После монтажа контейнерной АЗС важно сохранить не только комплект документов на оборудование, но и фактическую картину выполненных работ. Исполнительные схемы помогают понять, как именно смонтированы элементы объекта, где проходят линии и какое решение реализовано на площадке.

Ниже — практический перечень для формирования рабочей папки. Это не универсальный перечень документов для сдачи любого объекта и не замена проектной документации: состав комплекта следует сверять с проектом, договором, требованиями владельца объекта и условиями его приёмки.

Главный принцип: схема должна отражать фактический монтаж. Если на площадке решение изменили, в документах фиксируют выполненный вариант, а не оставляют исходную схему без отметок.

Рабочий перечень исполнительных схем

1. Схема размещения оборудования на площадке

На плане покажите расположение контейнерной АЗС и тех элементов, которые входят в границы работ. Нанесите привязки к ориентирам или осям, укажите обозначения оборудования и, если применимо, границы ответственности между участниками монтажа.

Перед включением в комплект сверьте план с фактическим расположением объектов на площадке. Если компоновку меняли, внесите изменения в документ и отметьте его как исполнительный.

2. Схема кабельных и сигнальных линий

Если в объём работ входила прокладка линий, зафиксируйте их фактические трассы и точки подключения. Для удобства эксплуатации обозначьте линии так же, как они подписаны в проекте или на объекте. Не добавляйте в схему сведения, которые не проверены: например, скрытый маршрут, если его не удалось установить по исполнительным замерам или материалам монтажа.

Когда часть трассы проходит под землёй или закрыта конструкциями, способ фиксации её положения согласуйте с ответственным за проект и приёмку. Задача схемы — помочь найти линию и понять её назначение, а не воспроизвести предположительный маршрут.

3. Схема подключения установленного контроллера

Если в составе объекта установлен контроллер «Квота-2», включите в папку применимую схему подключения из его руководства и зафиксируйте фактический вариант монтажа. Руководство предусматривает схемы для исполнительных устройств в одно- и двухпостовом режиме, внешних устройств выдачи, комбинированного режима, а также подключение датчиков уровня. Выбирайте только ту схему, которая соответствует реально выполненному подключению.

В документации также выделены условные обозначения и требования по разводке сети интерфейса RS-485. При подготовке комплекта сверяйте применённые схемы и обозначения с руководством, а не переносите рисунок из другой конфигурации.

Если контроллер не установлен, этот раздел к объекту не относится. Не следует включать в исполнительную папку схему, которая не соответствует установленному оборудованию.

4. Схема заземления и уравнивания потенциалов

Если такие работы входили в ваш объём, приложите фактическую схему с обозначением выполненных соединений и точек, предусмотренных проектом. Не подменяйте исполнительную схему общим эскизом и не указывайте результаты измерений, если их не проводили. Документы по измерениям и проверкам оформляют отдельно в соответствии с требованиями проекта и ответственными за эти работы специалистами.

5. Схемы трубопроводов и технологических соединений

Если монтаж включал технологические трубопроводы или соединения, зафиксируйте фактическую трассировку, точки подключения и предусмотренные проектом обозначения. Вносите в схему только проверенные сведения и не используйте её как инструкцию по эксплуатации или ремонту.

Для оборудования, которое поставляется в составе конкретной комплектации, сверяйте документацию с фактически полученным комплектом. Например, в карточке «Гарвекс Мини АЗС НЕВА» указаны комплект разрешительной документации на ТЗП/КАЗС, градуировочная таблица и метрошток. Наличие и состав документов для конкретной поставки проверяйте по её комплекту.

Что проверить перед передачей папки

Перед передачей комплекта ответственному за объект пройдите короткую проверку:

• на схемах отражён фактический монтаж, а не только первоначальный проект;
• обозначения оборудования и линий не расходятся между листами;
• для установленного контроллера выбрана схема, соответствующая фактическому режиму и подключению;
• неиспользуемые варианты схем не выданы за исполнительные;
• изменения, сделанные при монтаже, внесены в документы;
• к схемам приложены относящиеся к поставке документы и материалы, предусмотренные проектом;
• каждый лист можно однозначно связать с объектом и комплектом документации.

Если в процессе монтажа возникли отступления от проекта, не скрывайте их за формулировкой «как смонтировано». Зафиксируйте изменение и передайте его на согласование в установленном на объекте порядке. Исполнительная схема показывает фактическое исполнение, но сама по себе не подтверждает согласование изменений.

Требования к схемам контроллера

В руководстве монтажника «Квота-2» указано, что монтаж и пусконаладочные работы должны проводиться организацией, имеющей полномочия от предприятия-изготовителя. Там же приведены требования безопасности: монтаж и техническое обслуживание выполняют при выключенном электропитании контроллера и подключаемых устройств, а работы с контроллером поручают лицам с квалификационной группой по электробезопасности не ниже второй.

При монтаже контроллера сигнальные и силовые линии подводят через герметичные вводы; свободные вводы должны быть закрыты заглушками. Руководство также ограничивает момент затяжки винтов на клеммных колодках значением 0,3 Н·м. Эти указания относятся к монтажу контроллера: при подготовке исполнительной схемы не заменяйте ими проектные решения и не распространяйте их автоматически на другое оборудование.

Руководства и доступные материалы можно проверить в разделе документации Гарвекс. По составу документов для конкретной поставки и границам комплектации можно обратиться через страницу контактов.

Итог

Для комплекта после монтажа КАЗС соберите схемы размещения оборудования, выполненных линий и соединений, а также применимые схемы установленного контроллера. Сверьте каждый лист с фактическим исполнением, проектом и документами конкретной поставки. Такой подход помогает передать ответственным за объект не набор типовых рисунков, а понятную документацию по реально выполненному монтажу.

Если планируете монтаж КАЗС или готовите документы к передаче объекта, направьте запрос специалистам «Гарвекс» — они помогут уточнить, какие материалы относятся к выбранной комплектации и поставке.
