ТРК «Ливенка»: устройство и как подключить учёт топлива на контроллере «Квота»

Колонки «Ливенка» — привычная техника на мини-АЗС, КАЗС, МАЗС и ведомственных заправках. Когда владелец решает поставить учёт топлива на контроллер «Квота», возникает главный вопрос: как подключить колонку, не меняя её без необходимости и не теряя точность измерения. Ниже — коротко об устройстве «Ливенки» и о двух реальных путях автоматизации учёта.

Что представляет собой бренд «Ливенка»

Ливенка — торговая марка топливораздаточных колонок ООО «Ливенка» из города Ливны Орловской области. Предприятие входит в группу «Промприбор»: группа выпускает колонки, насосы, измерители, электродвигатели и системы автоматизации для АЗС и нефтебаз.

В линейке — серии Классик-М, Стандарт, Мини, Норд для холодного климата, высокопроизводительные Ливенка-ДТ с постами до 400 л/мин, колонки с газовозвратом, колонки для контейнерных АЗС, передвижные модули, комбинированные для жидкого топлива и сжиженного газа, а также Ливенка-М с массомерами и взрывозащищённая Ливенка-РВ.

Типовая производительность поста — 50 или 100 л/мин, погрешность — 0,25 %, рабочий диапазон температур — от минус 40 до плюс 50 °C.

Устройство колонки: что важно для учёта

Гидравлика и измерение

Всасывающая колонка имеет шестерённый электронасос с двойным торцевым уплотнением, фильтр-газоотделитель и измерительный блок. Напорная колонка питается от погружного насоса.

Объём измеряют измерителями ПЖ-2-25 или ППО-25 с датчиком съёма сигнала. Подачу открывает и закрывает электромагнитный клапан двойного действия поршневого типа. Отсчёт и управление выполняет контроллер КУП с жидкокристаллическим или светодиодным табло. Цена импульса — 0,01 л.

Электроника и связь

Контроллер КУП работает с пультом дистанционного управления «Весна-ТЭЦ», кассовыми контроллерами и компьютером. Автоматизированные модификации (КУП-50, КМАЗС) передают данные по интерфейсу RS-485 или через GSM-модем. Колонки Ливенка-М и Ливенка-РВ используют RS-485 с протоколом Modbus RTU.

Для заказа и подбора есть опросные листы, схемы габаритов и электрические схемы. Температурная коррекция объёма поставляется как документ к каждой серии. Испытание колонки выполняют с пультом и контроллером, а для настройки КУП-50 и КМАЗС используется конвертер интерфейсов RS232-RS485.

Два пути подключения учёта к «Квоте»

К автоматизации учёта контроллером «Квота» реально подойти двумя путями.

Первый — прямое подключение. Снимаем импульсы с датчика измерителя, управляем пускателем двигателя и клапанами. Схему определяют после осмотра инженерами Гарвекс.

Второй — замена платы управления колонки на контроллер «Квота». Это тоже делают после осмотра инженерами Гарвекс.

Возможность связи по протоколу Modbus RTU (на сериях М и РВ) с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс.

Прямое подключение

Здесь «Квота» сама считает импульсы генератора импульсов колонки. В настройке задаётся коэффициент «импульсов на литр». Контроллер включает насос и клапан через свои реле, следит за датчиком пистолета (тип контакта — нормально замкнутый или нормально разомкнутый) и останавливает насос, если импульсы пропали.

Важно: при прямом подключении протоколы не используются — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

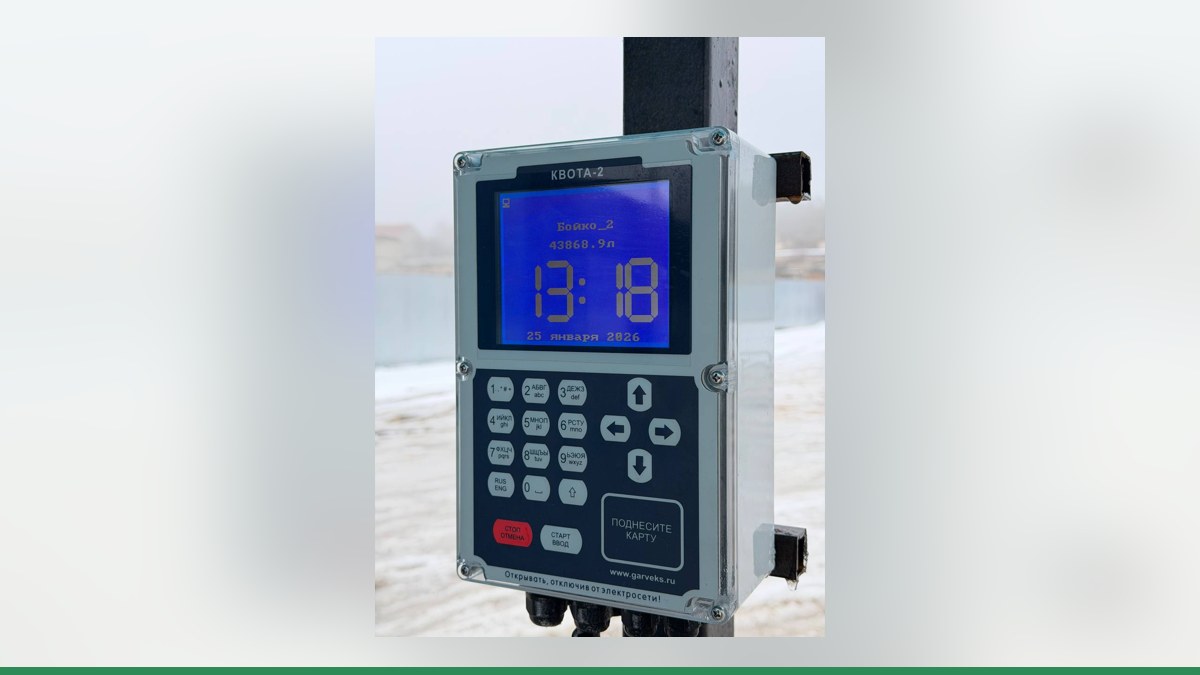

На один контроллер Квота-2 или контроллер Квота-3 — один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485 — если у колонки своя электроника

В этом варианте у колонки своя электроника, она сама считает литры. «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так контроллер работает с колонками с электроникой «Топаз» и с Квота-Р.

По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4. Способы можно совмещать: например, Квота-3 — один пост прямым подключением и ещё три по RS-485. Для электроники других марок возможность связи по RS-485 проверяют инженеры Гарвекс по модели платы.

Линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.

Замена платы управления

Если электроника колонки устарела или несовместима, её можно заменить платой управления ТРК Гарвекс. Плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; настройка — через меню и по Wi-Fi. Подбор платы делают по осмотру колонки.

Сравнение вариантов

Как подключить и настроить учёт

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента.
4. Подключение связи и проверка, что заправки приходят в сервис АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

АЗС-Онлайн — облачный сервис Гарвекс: лимиты топлива на водителя и группу, авторизация по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграция с 1С и мониторинг транспорта. Сервис работает в связке «Квота + колонка». Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть; если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что важно не перепутать

• Прямое подключение — это импульсы и реле, протоколы здесь не применяются.
• RS-485 относится только к управлению колонкой со своей электроникой.
• Протоколы разных производителей не равны друг другу, их совместимость проверяют отдельно.
• Modbus RTU на сериях М и РВ — факт их электроники, но связь с «Квотой» по нему не подтверждена.

Вывод

«Ливенка» — понятная по устройству колонка: измеритель с датчиком съёма сигнала, электромагнитный клапан, контроллер КУП. Для учёта на «Квоте» чаще всего выбирают прямое подключение по импульсам либо замену платы управления. Какой путь подойдёт именно вам, зависит от модели и состояния электроники.

Чтобы инженеры Гарвекс подобрали схему, отправьте фото шильдика и платы вашей колонки — по ним специалисты определят вариант подключения и настройки.
