Колонка «Шельф» 1КЕД-50-0,25 — надёжный аппарат с четырёхпоршневым измерителем и самовсасывающим насосом, рассчитанный на выдачу до 50 литров в минуту. Однако с годами электронно-счётный блок может устаревать, а владельцу ведомственной или мини-АЗС требуется современный учёт: контроль по картам, лимиты на водителей, удалённый мониторинг и интеграция с 1С. Выход — модернизация колонки с подключением к контроллеру «Квота» (Гарвекс). Рассмотрим три варианта, которые подходят для этой модели.

Прямое подключение: когда протоколы не нужны

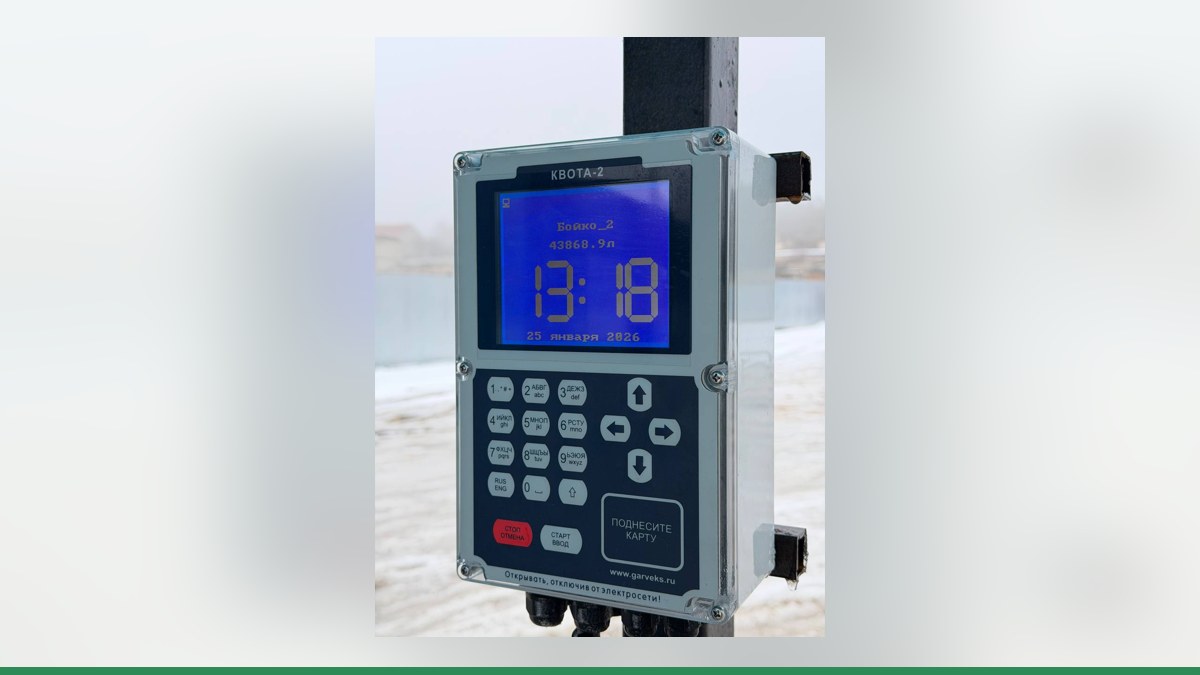

Первый способ — самый простой и не требующий совместимости протоколов. Контроллер «Квота» (например, Квота-3 или Квота-2) сам считает импульсы от генератора колонки, управляет насосом и клапанами через свои реле, а также контролирует датчик поднятия пистолета.

Что нужно знать о Шельф 1КЕД-50-0,25: - На валу четырёхпоршневого измерителя установлен датчик импульсов (50 импульсов на оборот). Величина импульса на литр задаётся в меню колонки, например 10 мл соответствует 100 импульсам на литр. - В колонке есть электромагнитные клапаны: отсечной и замедляющий. - Датчик положения крана — контакт в держателе пистолета.

При прямом подключении инженеры Гарвекс подключают провода от генератора импульсов к счётчику Квоты, от пускателя насоса и клапанов — к реле, а датчик пистолета — к дискретному входу. В настройках поста задаётся коэффициент «импульсов на литр» и тип контакта датчика (нормально замкнутый или разомкнутый).

Важно: на один контроллер Квота-2 или Квота-3 можно подключить один полноценный пост с двухканальным счётчиком (с поддержкой клапана снижения расхода) или два упрощённых поста с одноканальным счётчиком.

Такой вариант подходит, если собственная электроника колонки неисправна, устарела или вы не планируете использовать её меню. После вмешательства в электронику, влияющую на учёт, потребуется поверка — уточните у инженеров Гарвекс.

Управление по RS-485: если электроника колонки исправна

Второй путь — сохранить штатный электронно-счётный блок Шельф и управлять колонкой по линии RS-485. В меню колонки можно выбрать один из протоколов: собственный «SHELF», «АЗТ 2.1» или импульсный режим PULT (последний — это уже прямое подключение, описанное выше). Интерфейс RS-485 реализован, сетевые адреса для протокола SHELF — от 10 до 250, для АЗТ 2.1 — от 1 до 225.

Однако нельзя утверждать, что контроллер «Квота» уже работает с протоколами «SHELF» или «АЗТ 2.1». Инженеры Гарвекс проверяют совместимость по версии прошивки колонки и модели платы. Для этого владелец присылает фото шильдика и электронного блока.

Если совместимость подтверждена, Квота по RS-485 разрешает налив, задаёт дозу и получает результат. Квота-2 управляет до 2 постов, Квота-3 — до 4. Можно комбинировать: один пост прямым подключением, остальные — по RS-485.

Линия RS-485: витая пара, устройства подключаются цепочкой без ответвлений, на концах — терминирующие резисторы. Смена протокола в колонке выполняется через меню и требует перезагрузки.

Этот способ подходит, если электроника колонки исправна, вас устраивает местное табло, но нужен централизованный учёт и удалённое управление.

Замена электроники на плату Гарвекс

Если штатная плата вышла из строя, не подлежит ремонту или нет возможности организовать прямое подключение из-за особенностей проводки, третий вариант — полная замена блока управления на плату управления ТРК Гарвекс. Эта плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, настраивается через меню и по Wi-Fi.

Подбор осуществляется после осмотра колонки специалистом или по паспорту/фото. После установки платы колонка работает как полностью совместимое устройство с контроллером «Квота» по прямому подключению — с корректным учётом импульсов и управлением всеми исполнительными механизмами. Поверка, естественно, потребуется заново.

Сравнение вариантов модернизации

Как подключить и настроить учёт

Независимо от выбранного способа, порядок действий одинаковый.

Шаг 1. Сбор информации

Владелец отправляет инженерам Гарвекс фото шильдика колонки (модель, заводской номер) и фото электронно-счётного блока (платы с разъёмами и маркировкой). По этим данным специалисты выбирают схему подключения — прямое, по RS-485 или замену платы.

Шаг 2. Настройка поста в Квоте

В контроллере задаётся: - тип поста (прямое или RS-485); - коэффициент импульсов на литр (для прямого подключения); - параметры насоса, клапана, датчика пистолета; - адрес по RS-485 (если выбран этот способ).

Шаг 3. Пробный налив

Выполняется налив в мерник (рекомендуется 10, 20 или 50 л — как при штатной калибровке Шельф). По результату корректируется коэффициент импульсов.

Шаг 4. Подключение к облаку

Контроллер передаёт данные о каждой заправке через GSM-модуль или Ethernet в облачный сервис АЗС-Онлайн. Если связь пропадает, заправки хранятся в памяти и отправляются позже.

Шаг 5. Заведение пользователей и лимитов

В личном кабинете АЗС-Онлайн администратор добавляет водителей, привязывает карты или пин-коды, устанавливает лимиты на топливо (по объёму, по времени, по группам), настраивает отчёты и интеграцию с 1С.

Заключение

Колонка «Шельф» 1КЕД-50-0,25 успешно модернизируется до современного уровня автоматизации. Оптимальный способ — прямое подключение к контроллеру «Квота» через импульсный вход: это не требует совместимости протоколов и даёт полный контроль над учётом. Если же штатная электроника исправна и вы хотите сохранить местное табло, стоит рассмотреть управление по RS-485 (после проверки совместимости инженерами). В случае выхода платы из строя — лучшим решением станет замена на плату управления ТРК Гарвекс.

Чтобы инженеры подобрали схему для вашей колонки, достаточно отправить фото шильдика и платы через контакты Гарвекс или в форме обратной связи на сайте. После вмешательства в электронику, влияющую на учёт, не забудьте уточнить необходимость поверки — её проведение также согласовывается со специалистами.
