Колонка Tatsuno BMP 511 из серии BMP 500.S Junior — надёжная односторонняя модель, которая давно работает на многих ведомственных заправках и мини-АЗС. Но время идёт: штатная электроника PDE или PDEX может выйти из строя, запчасти искать всё сложнее, а владельцу хочется современного учёта — с авторизацией по картам, лимитами на водителей и отчётами в облаке. Выход есть. И не один.
Почему владельцы BMP 511 задумываются о модернизации
Колонка Tatsuno BMP 511 выпускается в корпусе 1400 мм с одним насосом и одним шлангом, расходом 35–50 литров в минуту. Её гидравлическая часть построена на насосном моноблоке с двигателем 0,75 кВт и проточном измерителе Tatsuno с двухканальным датчиком импульсов EK-1025 (100 импульсов на литр). Управляет колонкой электронный счётчик PDE или более новый PDEX.
С завода колонка общается с внешней системой управления по линии RS-485 через собственный протокол PDE. Но для подключения к другому контроллеру, например к «Квоте», нужно либо адаптироваться к этому протоколу, либо изменить схему подключения. Протокол PDE — закрытая разработка Tatsuno, и совместимость с ним у контроллера «Квота» не подтверждена. Поэтому инженеры Гарвекс, проанализировав устройство колонки, предлагают два реалистичных пути.
Два пути модернизации: прямое подключение к «Квоте» или замена платы
| Параметр | Прямое подключение к «Квоте» | Замена платы управления |
|---|---|---|
| Суть | Контроллер сам управляет насосом и клапаном, считает импульсы с датчика EK-1025. Штатная электроника PDE/PDEX не используется. | На место PDE/PDEX устанавливается плата управления ТРК Гарвекс, которая становится мозгом колонки. |
| Что меняется в колонке | Отключается блок PDE/PDEX. Провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета заводятся напрямую на клеммы контроллера «Квота». | Полная замена электронного блока. Плата Гарвекс подключается к генератору импульсов, клапанам, дисплею и кнопкам колонки. |

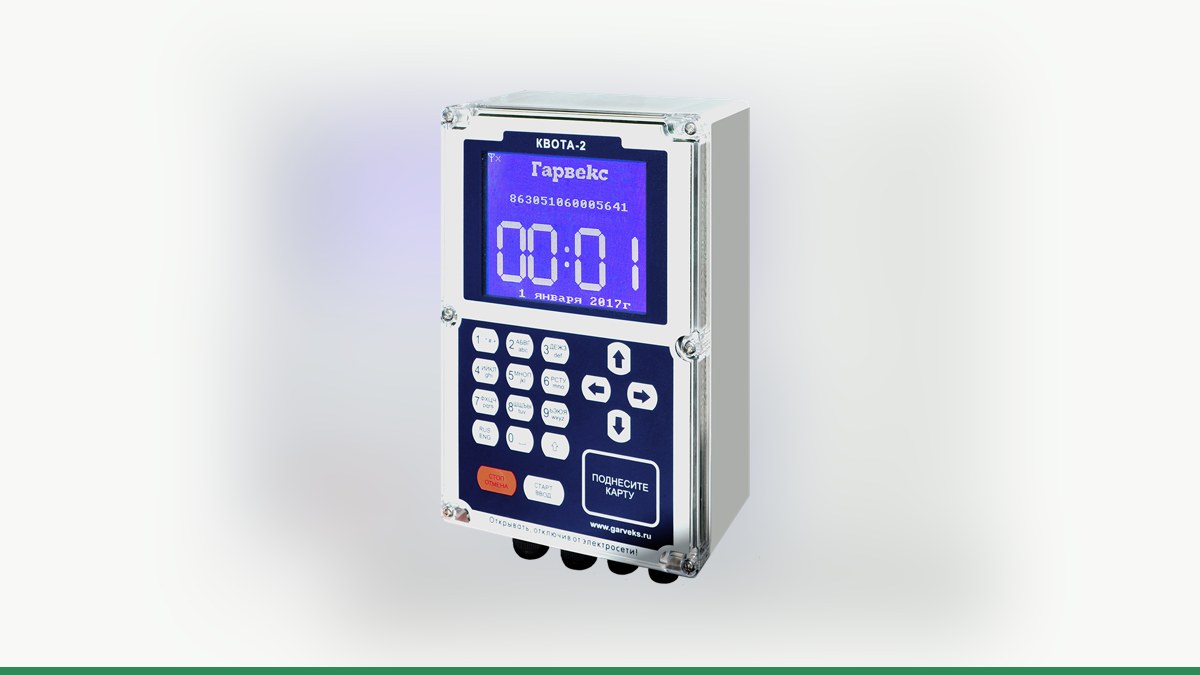

| Сколько постов можно так организовать | Один полноценный пост на двухканальном счётчике или два упрощённых на одноканальном (на один контроллер Квота-2 или Квота-3). | Один пост на один комплект «плата + контроллер Квота». |
| Какие модели Квоты подходят | Квота-2, Квота-3 или Квота-Р (Квота-Р уже включает в себя схему управления на один пост). | Квота-2 или Квота-3 + плата управления ТРК Гарвекс. Квота-Р не требуется, так как плата сама управляет колонкой. |
| Нужен ли протокол RS-485 | Нет. Только импульсы и реле. | Да, для связи между платой и контроллером. |
| Уровень вмешательства в учёт | Высокое — меняется схема формирования учётного сигнала. | Среднее — заменяется блок, отвечающий за учёт. |
| Метрологическая поверка | Требуется. Уточните у инженеров Гарвекс. | Требуется. Уточните у инженеров Гарвекс. |
Прямое подключение — когда оно возможно
Этот способ подходит, если штатная электроника PDE/PDEX неработоспособна или вы решили полностью перейти на управление от «Квоты». Контроллер берёт на себя функции управления насосом и клапаном, а также подсчёт литров. Для этого в настройках «Квоты» задаётся коэффициент «100 импульсов на литр» — ровно столько выдаёт датчик EK-1025. Контроллер включает насос через реле, управляет электромагнитными клапанами на 24 вольта и контролирует датчик пистолета (нормально замкнутый или нормально разомкнутый контакт). Если импульсы пропадают, «Квота» останавливает насос — это защита от обрыва датчика или завоздушивания.
Важно: подключение напрямую к генератору импульсов колонки означает, что протоколы связи не используются. Только провода: от импульсного датчика, пускателя насоса, клапанов и датчика пистолета. Каждый из этих сигналов нужно правильно согласовать с клеммами контроллера. Какую именно распиновку использовать — определяют инженеры Гарвекс после осмотра колонки или по её паспорту.
Замена платы управления — для сохранения штатной логики
Второй способ — демонтировать блок PDE/PDEX и установить вместо него плату управления ТРК Гарвекс. Плата умеет управлять насосом, клапанами, генераторами импульсов и дисплеем колонки. Она подключается к датчику импульсов EK-1025, пускателю насоса, электромагнитным клапанам (в том числе двухступенчатым), кнопкам «Старт»/«Стоп» и индикаторам. Настройка платы производится через меню на дисплее или по Wi-Fi.
После установки платы колонка Tatsuno BMP 511 по RS-485 соединяется с контроллером «Квота». «Квота» по этой линии разрешает налив, передаёт дозу и получает результат заправки. Никаких дополнительных импульсных линий не требуется. Таким образом колонка работает как полностью управляемый пост.
Квота-2 и Квота-3 поддерживают до 4 постов по RS-485. Можно совмещать: например, один пост прямым подключением, а второй — по RS-485 через заменённую электронику. Для колонок с электроникой других марок возможность связи по RS-485 проверяют инженеры Гарвекс.
Как подключить и настроить учёт
Порядок работ для любого из вариантов выглядит так:
- Диагностика. Владелец присылает инженерам Гарвекс фотографию шильдика колонки и фото текущей платы (PDE или PDEX). По этим снимкам специалисты определяют, какой способ подключения возможен и какую модель контроллера «Квота» или платы управления предложить.
- Выбор и установка. На основе схемы, предоставленной инженерами, производится монтаж: либо подключение проводов напрямую к «Квоте», либо замена блока PDE/PDEX на плату управления ТРК Гарвекс и соединение с контроллером по RS-485.
- Настройка поста. В контроллере задаётся тип поста (прямое подключение или RS-485), для прямого подключения — коэффициент импульсов (100), режимы работы насоса, клапана и датчика пистолета. Для RS-485 — адрес поста, на котором будет работать плата.
- Пробный налив. Заливается мерная ёмкость, контроллер показывает объём. При необходимости корректируется коэффициент импульсов по результатам замера. На этом этапе регулируется и момент отсечки клапана.
- Связь с облаком. Подключается GSM-модуль или проводная сеть к контроллеру. Проверяется, что данные заправок приходят в сервис АЗС-Онлайн: лимиты, авторизация по картам, отчёты — всё заработает удалённо.
- Ввод в эксплуатацию. После вмешательства в электронику колонки, которая влияет на учёт, требуется поверка — уточните у инженеров Гарвекс точный объём работ.
Почему это выгодно
Tatsuno BMP 511 имеет прочную гидравлику, и менять колонку целиком из-за устаревшей электроники нерационально. Установка контроллера Квота-1, Квота-2, Квота-3 или Квота-Р (в зависимости от числа постов и условий эксплуатации) позволяет получить современную систему управления с авторизацией, лимитами и облачной аналитикой без покупки новой колонки.
Если вы решили, что пора обновить учёт, но не уверены, какой вариант подходит для вашей Tatsuno BMP 511, отправьте инженерам Гарвекс фото шильдика и платы — схему подберут по факту.
