Модернизация Wayne X2000: прямое подключение к «Квоте» или замена платы управления

Колонка Wayne X2000 — надёжная машина, которая до сих пор работает на многих ведомственных заправках и мини-АЗС. Её вычислитель умеет вести учёт и передавать данные по протоколу DART, но встроить такое оборудование в современную автоматизированную систему выдачи топлива бывает непросто. Сегодняшний рынок предлагает более гибкие и доступные решения — контроллеры учёта «Квота» (Гарвекс) и облачный сервис АЗС-Онлайн. В этой статье разберём два реалистичных пути модернизации колонки Wayne X2000: прямое подключение к «Квоте» по импульсам и реле или полную замену блока управления на электронику Гарвекс. Оба варианта имеют право на жизнь, но выбор зависит от состояния колонки и задач учёта.

Когда колонка Wayne X2000 — кандидат на модернизацию

Владельцы старых колонок Wayne часто сталкиваются с проблемами: вычислитель X2000 не поддерживает современные протоколы, сложно получить от него данные для системы контроля, а замену оригинальных плат уже не найти. При этом гидравлика — насос, поршневой счётчик, клапаны — может быть в отличном состоянии.

Именно поэтому инженеры Гарвекс разработали два способа интеграции колонки с контроллером «Квота». Первый — минимальное вмешательство: мы подключаемся напрямую к генератору импульсов, пускателю насоса и клапанам, обходя вычислитель. Второй — более глубокая модернизация: штатная электроника заменяется на плату управления ТРК Гарвекс, и колонка получает полностью новую логику работы.

Важно: ни один из вариантов не гарантирует совместимость «на бумаге». Инженеры Гарвекс всегда запрашивают фото шильдика и платы колонки — только так можно сказать, какой из путей подходит в вашем случае.

Что нужно знать о Wayne X2000

Вычислитель X2000 (производства Wayne Germany) управляет одной или двумя сторонами, поддерживает до трёх продуктов на сторону и одну заправку одновременно. Связь с системой управления реализована через токовую петлю (LOOP) или по протоколу DART на физическом уровне RS-485. Но при прямом подключении к контроллеру «Квота» протоколы не требуются — достаточно сигналов импульсов от датчика (встроенный пульсер WIP) и команд на включение насоса и клапана.

Два пути: прямое подключение или замена электроники

Сравним оба варианта, чтобы вы могли оценить, какой подход больше подходит вашей заправке.

Таблица сравнения вариантов

Прямое подключение: как это работает

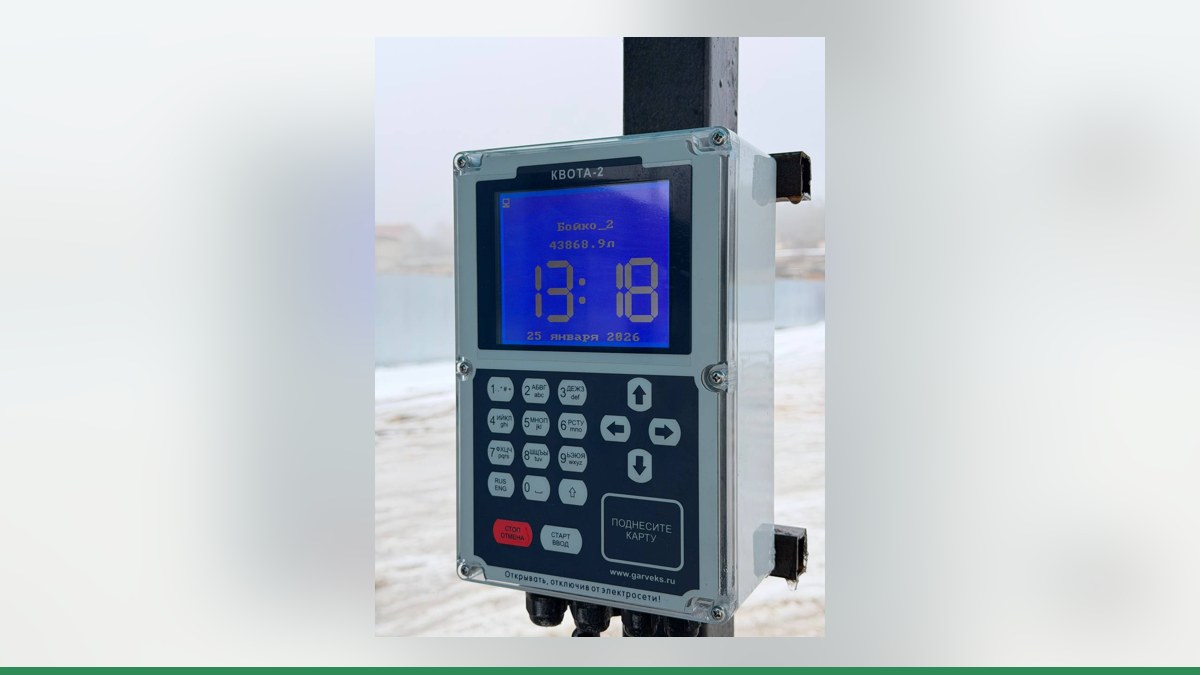

При прямом подключении вычислитель X2000 фактически отключается от учёта. Контроллер Квота-3 (или Квота-2) — сам считает количество топлива. Как именно?

• Генератор импульсов колонки (WIP) выдаёт электрические импульсы на каждый литр. «Квота» считывает их через свой счётчик импульсов.
• Насос включается реле «Квоты» — контроллер коммутирует питание пускателя насоса.
• Клапан нижнего расхода (если есть) управляется дополнительным реле.
• Датчик пистолета (тип контактов — нормально замкнутый или разомкнутый) подключается ко входу «Квоты» — контроллер останавливает налив, если пистолет повешен.

На один контроллер можно подключить один полноценный пост (с раздельным клапаном снижения расхода) или два упрощённых (без раздельного клапана).

Минусы прямого подключения: - Дисплей колонки не показывает литры (вычислитель не участвует). - Нет возможности включить колонку с вычислителя — запуск производится только от «Квоты» (кнопка, карта, радиоключ).

Плюсы: - Минимальные изменения в гидравлике. - Нет необходимости разбираться в протоколах — только провода.

Замена электроники: новая плата — новая жизнь колонки

Если состояние вычислителя X2000 оставляет желать лучшего, или вы хотите полностью восстановить функциональность колонки — вместо него устанавливается плата управления ТРК Гарвекс. Она: - управляет насосом, клапанами, генератором импульсов; - выводит информацию на новый дисплей (или подключается к существующему, если он совместим); - принимает команды от кнопок или от контроллера «Квота» по RS-485.

При замене платы колонка Wayne X2000 фактически превращается в «нефранковую» систему с электроникой Гарвекс. Это даёт полный контроль: вы видите литры на дисплее, можете запускать налив как с колонки, так и удалённо через АЗС-Онлайн.

После монтажа плата соединяется с контроллером Квота-3 по RS-485. Способность работать с такой связью проверяется инженерами — они настраивают протокол и адрес.

Важный момент: если в колонке установлена электроника Квота-Р (она выпускается в корпусе контроллера на один пост), то замена не требуется — Квота-Р уже умеет управлять насосом и клапаном, а учёт ведётся через Квота-2 или Квота-3 по RS-485.

Как подключить и настроить учёт: пошаговый процесс

Вне зависимости от выбранного варианта порядок работ одинаков:

1. Пришлите фото шильдика и платы колонки инженерам Гарвекс — это единственный способ точно определить, возможна ли схема подключения и какой тип поста можно реализовать. Сделать это можно через контакты.

2. Настройка поста в контроллере «Квота»: - для прямого подключения задаётся коэффициент «импульсов на литр» (берётся из паспорта колонки или подбирается после пробного налива), тип насоса (односкоростной, двухскоростной), параметры датчика пистолета; - для подключения по RS-485 — адрес поста и номер платы (если установлена плата ТРК Гарвекс или Квота-Р).

3. Пробный налив в мерник и корректировка коэффициента импульсов. Без этого этапа точность учёта не гарантируется.

4. Подключение связи — контроллер передаёт данные в облачный сервис АЗС-Онлайн. Если интернет пропадает, заправки хранятся в памяти и уходят позже.

5. Заведение водителей, карт, лимитов и отчётов в личном кабинете АЗС-Онлайн. Теперь вы можете контролировать выдачу удалённо и интегрировать данные с 1С или системой мониторинга транспорта.

Обратите внимание: после вмешательства в электронику колонки, влияющую на учёт, требуется поверка. Уточните её необходимость у инженеров Гарвекс.

Что выбрать: прямое подключение или замена платы?

Если колонка Wayne X2000 в хорошем состоянии, гидравлика не требует ремонта, а дисплей вам не важен — прямое подключение будет простым и бюджетным решением. Вы получаете полноценный автоматизированный пост с учётом, авторизацией водителей и удалённым управлением через АЗС-Онлайн.

Если же вы хотите полностью восстановить функциональность колонки, иметь собственный дисплей и кнопки, а также планируете эксплуатировать заправку долгие годы — лучше заказать замену платы управления ТРК Гарвекс. Это более затратный, но практически неограниченный по возможностям путь.

В любом случае первый шаг один: отправьте инженерам Гарвекс фотографии шильдика и платы колонки Wayne X2000. Они подберут оптимальную схему, скажут, какой тип поста можно настроить, и подскажут, понадобится ли вам Квота-3 или достаточно Квота-2. Связаться с ними можно через контакты или через форму на странице любого контроллера «Квота».
