Мультитопливные колонки «Север» 520–580: особенности подключения к контроллеру учёта топлива «Квота»

Владельцы и механики мини-АЗС, КАЗС и ведомственных заправок нередко сталкиваются с задачей: как организовать автоматизированный учёт топлива на уже установленной колонке «Север» мультитопливной серии 5хх. Модели 520, 540, 560 и 580 рассчитаны на несколько видов топлива и до 8 рукавов, но их электронная часть в открытых источниках описана скупо. В этой статье разберём, как контроллеры учёта топлива «Квота» (Гарвекс) могут работать с такими колонками, и какие шаги нужно сделать для настройки.

Что важно знать о колонках «Север» серии 5хх

Мультитопливные модели «Север» — это российские топливораздаточные колонки производства ООО «АЗС СПЕЦСЕРВИС» (г. Серпухов). Серия 5хх включает:

• 520-50 и 521-50 — 2 рукава
• 540-50 — 4 рукава, 2 вида топлива
• 560-50 и 561-50 — 6 рукавов, 3 вида топлива
• 580-50 и 581-50 — 8 рукавов, 4 вида топлива

Все модели имеют расход 50 л/мин и способны работать с бензином, керосином и дизельным топливом. Диапазон рабочих температур — от −40 до +50 °C (отдельные исполнения до −60 °C). Гидравлика и электроника конкретных модификаций, к сожалению, в найденных источниках не раскрыты — именно поэтому перед подключением системы учёта потребуется детальное изучение колонки.

Важный нюанс: у механических версий «Север» (например, модель 111-50МС1) генератор импульсов — геркон на валу отсчётного устройства, один оборот вала равен 1 литру и даёт 1 импульс. Своей платы управления у таких колонок нет — управление полностью внешнее. Для мультитопливных моделей 5хх точная схема определяется по документации изготовителя.

Три способа подключения к контроллеру «Квота»

Контроллеры «Квота» (Гарвекс) поддерживают несколько схем работы с внешними колонками. Выбор способа зависит от того, какая электроника установлена в конкретной модели «Север».

1. Прямое подключение (импульсный вход + реле)

Если колонка оснащена простым генератором импульсов (например, герконовым датчиком) и не имеет собственной электроники управления, «Квота» берёт управление на себя:

• контроллер считает импульсы (в настройке задаётся коэффициент «импульсов на литр»);
• через встроенные реле включает насос и клапаны;
• отслеживает датчик пистолета (нормально замкнутый или нормально разомкнутый контакт);
• останавливает насос при пропадании импульсов или при отборе пистолета.

На один контроллер «Квота-2» или «Квота-3» можно подключить один полноценный пост с двухканальным счётчиком и клапаном снижения расхода, либо два упрощённых поста с одноканальным счётчиком. Протоколы связи в этой схеме не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

2. Управление по RS-485

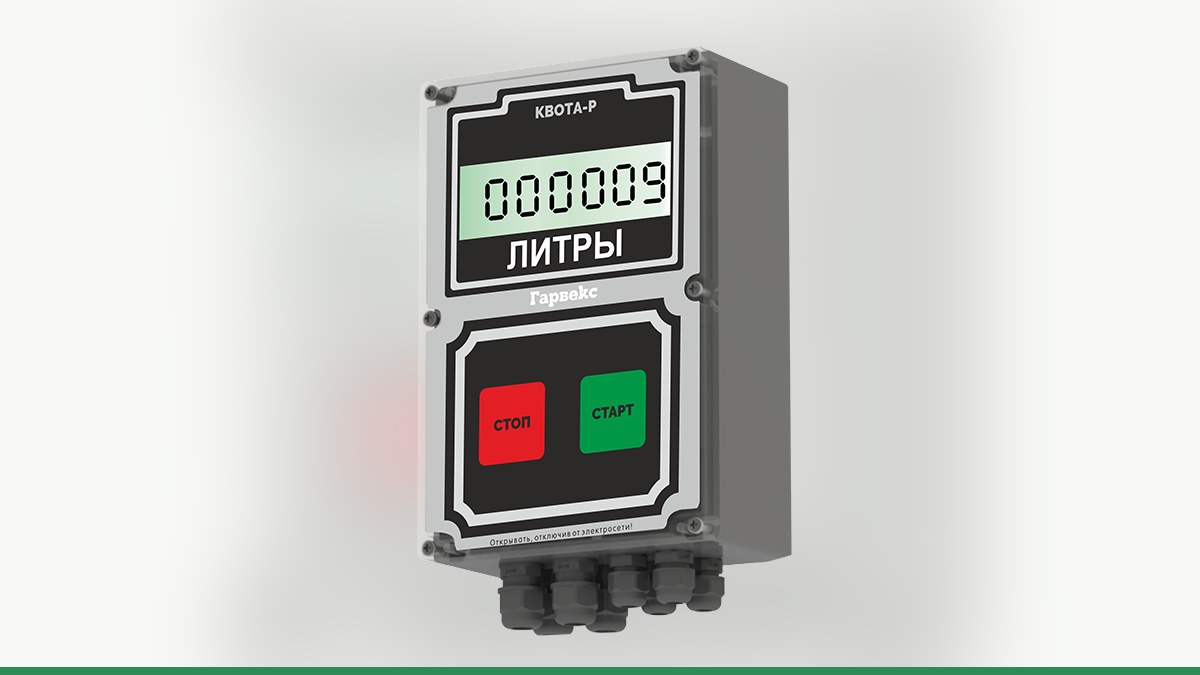

Если колонка имеет собственную электронику, которая сама считает литры и поддерживает внешнее управление, «Квота» может работать по интерфейсу RS-485: разрешает налив, задаёт дозу и получает результат. Этот способ штатно реализован с электроникой «Топаз» и с контроллером «Квота-Р». Для колонок других марок возможность связи по RS-485 проверяется инженерами Гарвекс по модели платы.

Подходит ли этот вариант для «Север» 5хх — зависит от того, есть ли в колонке электронный блок с RS-485. В руководстве к механическим моделям «Север» протоколы не упоминаются. Для мультитопливных серий информацию нужно уточнять по паспорту.

3. Замена платы управления

Если штатная электроника колонки устарела, неисправна или несовместима с «Квотой», альтернатива — установить плату управления ТРК Гарвекс. Она берёт на себя управление насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор платы делается после осмотра колонки — достаточно прислать фото шильдика и текущей электроники инженерам Гарвекс.

Таблица сравнения вариантов

Как подключить и настроить учёт

Работы по подключению и настройке выполняются в несколько этапов:

Шаг 1. Предварительный анализ

Владелец отправляет инженерам Гарвекс фотографию шильдика колонки (с маркировкой модели и завномером) и фото платы управления (если она есть). На основе этих данных выбирается схема подключения: прямое, по RS-485 или с заменой платы.

Шаг 2. Настройка поста в контроллере

После монтажа проводов в настройках «Квоты» задаются: - тип поста (прямое подключение или RS-485); - коэффициент импульсов (если прямое подключение); - режим управления насосом и клапаном; - тип контакта датчика пистолета (нормально замкнутый/разомкнутый) либо адрес по RS-485.

Шаг 3. Пробный налив и калибровка

Выполняется налив в мерник. По фактическому объёму корректируется коэффициент «импульсов на литр» в настройках контроллера. После внесения поправки — повторный налив для проверки точности.

Шаг 4. Подключение связи

Контроллер связывается с облачным сервисом АЗС-Онлайн через SIM-карту (GSM) или проводную сеть (Ethernet). Несколько пробных заправок — проверка, что данные уходят в сервис и отображаются в личном кабинете.

Шаг 5. Настройка авторизации и лимитов

В АЗС-Онлайн заводятся водителей, группы, привязываются карты или пин-коды. Назначаются лимиты топлива на водителя/группу, удалённый запуск колонки. Если связь временно пропадает — заправки хранятся в памяти контроллера (до 8192 операций у «Квота-1/2», до 8192 — у «Квота-1/2/3») и позже уходят на сервер.

**Важно: после любого вмешательства в электронику колонки, влияющего на учёт топлива, требуется поверка — уточните необходимость и порядок у инженеров Гарвекс.

Вывод

Мультитопливные колонки «Север» 520–580 — сложное оборудование с несколькими видами топлива и множеством рукавов. Для организации автоматизированного учёта через контроллер «Квота» оптимальное решение подбирается индивидуально: прямое подключение — если колонка имеет импульсный выход, управление по RS-485 — если есть совместимая электроника, замена платы — если штатная начинка не подходит.

Чтобы не ошибиться со схемой, достаточно:**

• сделать фото шильдика колонки (модель, заводской номер)
• сделать фото платы управления (если она есть)
• отправить их инженерам Гарвекс через страницу контактов Гарвекс

После этого специалисты подберут корректный вариант подключения, дадут рекомендации по настройке и помогут запустить систему учёта с облачным сервисом АЗС-Онлайн.

Связаться с инженерами можно через форму на сайте — в том числе по моделям контроллеров «Квота-2 и «Квота-2»](https://tpk-garvex.ru/production/controllers/kvota-2)», «Квота-3»](https://tpk-garvex.ru/production/controllers/kvota-3) или «платой управления ТРК Гарвекс»](https://tpk-garvex.ru/production/electronics/electronic-board) — уточните детали подключения вашей колонки напрямую.
