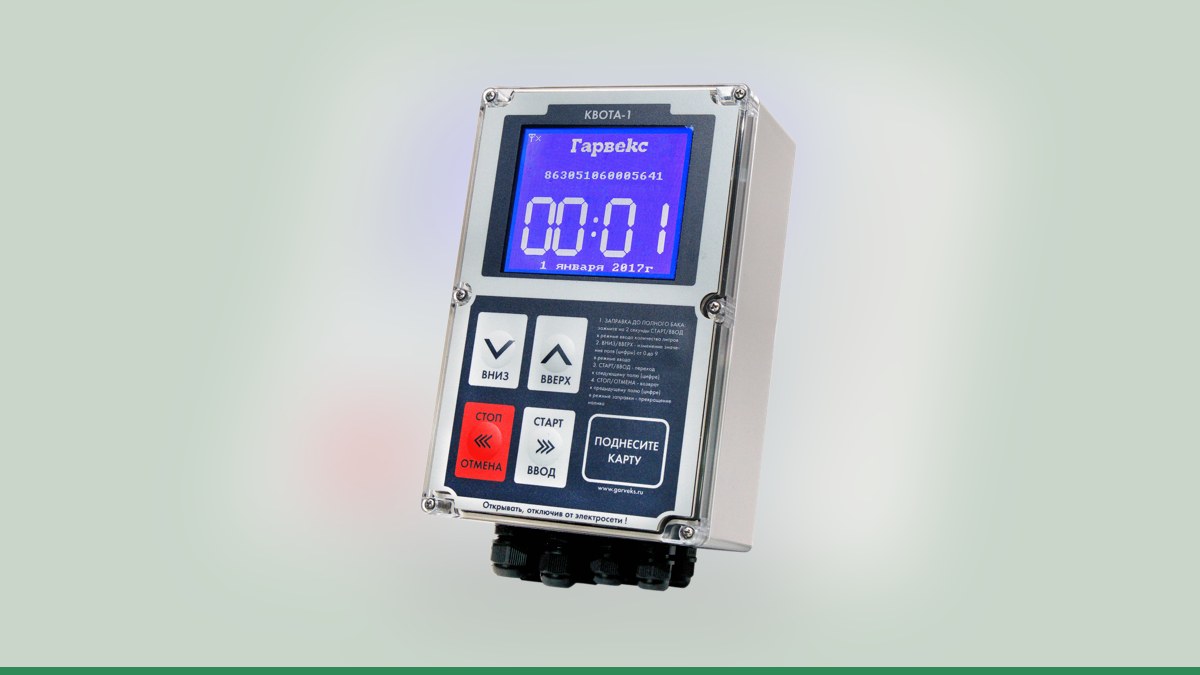

Колонки «Нара» 5127, 5227, 5327 и 5427 серии 5000 описаны в руководстве по эксплуатации «Нара 5027». На мини-АЗС или ведомственной заправке такую колонку можно включить в автоматизированный учёт: контроллер фиксирует операции, а АЗС-Онлайн помогает управлять лимитами и просматривать отчёты. Но способ подключения нельзя выбрать только по названию модели: сначала важно выяснить, какая электроника установлена и какие сигналы доступны.
Что важно знать о серии 5000
В конструкции предусмотрен один информационно-заправочный блок и насосно-измерительные блоки. Их количество зависит от модели: два у 5127, четыре у 5227, шесть у 5327 и восемь у 5427. Колонка рассчитана на расход до 50 л/мин на кран; указанная погрешность — ±0,25 %.
В состав насосно-измерительной части входят пластинчатый насос, газоотделитель с поплавковой камерой, мембранный клапан с двумя электромагнитами и четырёхцилиндровый поршневой измеритель объёма. Расход фиксирует оптический датчик с периодом 10 мл. Управление может выполняться по RS-485 или с блока местного управления. В качестве отсчётного устройства указаны «Агат» или «Топаз 106К2-2МР».
Для интеграции важно не только то, что на колонке есть интерфейс RS-485. У электроники «Нара» свой протокол обмена, и наличие интерфейса само по себе не подтверждает, что колонка будет работать с конкретным контроллером. Инженерам нужно проверить установленную плату и схему управления.
Варианты подключения к контроллеру
На практике рассматривают три подхода. Какой из них применим к конкретной колонке, определяют после осмотра или изучения паспорта и фотографий платы.
| Вариант | Как организована работа | Что нужно проверить |
|---|---|---|
| Прямое подключение | Контроллер считает импульсы датчика расхода и управляет насосом и клапанами через реле. Протоколы обмена не используются. | Доступность импульсного сигнала, схема управления насосом и клапанами, тип контакта датчика пистолета. |
| Управление по RS-485 | Колонка со своей электроникой считает литры; контроллер передаёт команды и получает результат по линии RS-485. | Совместимость конкретной платы и протокола. Её предварительно проверяют инженеры Гарвекс; готовую совместимость с протоколом «Нара» предполагать нельзя. |
| Замена электроники | Вместо существующей платы устанавливают плату управления ТРК Гарвекс. | Возможность установки определяют по конструкции колонки и результатам осмотра. |
При прямом подключении контроллер учитывает импульсы, управляет насосом и клапанами через свои реле и контролирует датчик пистолета. Для такого способа не настраивают обмен по RS-485: соединяют необходимые сигнальные и управляющие цепи. Коэффициент импульсов на литр задают при настройке, но его нельзя назначать наугад — значение проверяют пробным наливом.
По RS-485 колонка должна иметь собственную электронику, которая выполняет измерение. Инженеры Гарвекс проверяют именно установленную плату и возможность обмена с контроллером. Для старых отсчётных устройств совместимость не подтверждена. Если подходящего варианта обмена нет, можно оценить возможность замены платы управления.
Подробнее о возможностях контроллеров можно прочитать на страницах контроллера Квота-2 и контроллера Квота-3. Выбор зависит от числа постов, способа управления колонкой и требований к размещению оборудования. Например, у Квота-3 предусмотрены RS-485 и Ethernet, а число постов и допустимые сочетания способов подключения зависят от схемы.
Как подключить и настроить учёт
- Подготовьте данные о колонке. Сделайте фотографии шильдика и платы управления. Если сохранился паспорт, приложите его тоже. По этим материалам инженеры Гарвекс оценят возможные схемы подключения; при необходимости вывод делают после осмотра колонки.
- Выберите способ управления. Для прямого подключения проверяют импульсный выход датчика и цепи насоса, клапанов и датчика пистолета. Для RS-485 отдельно проверяют плату и протокол. Если существующая электроника не подходит, рассматривают замену платы.
- Настройте пост в контроллере. В зависимости от выбранной схемы задают тип поста и коэффициент импульсов либо параметры связи и адрес. При прямом управлении также учитывают подключённые насос, клапаны и датчик пистолета.
- Проведите пробный налив. Сверьте показания колонки и контроллера с мерником, проверьте запуск и остановку налива. Если требуется, скорректируйте коэффициент импульсов и повторите проверку.
- Проверьте передачу операций. После настройки связи убедитесь, что заправки поступают в облачный сервис и корректно отображаются в отчётах.
- Настройте правила работы. В АЗС-Онлайн можно вести водителей и группы, задавать лимиты топлива, использовать авторизацию по картам или PIN-кодам, запускать колонку удалённо, контролировать резервуары и просматривать отчёты. Также доступны интеграция с 1С и мониторинг транспорта.
АЗС-Онлайн работает в связке «Квота + колонка». Контроллер передаёт данные через SIM-карту или проводную сеть. Если соединение временно пропадает, операции сохраняются в его памяти и отправляются на сервер после восстановления связи. Подробнее о функциях сервиса — на странице АЗС-Онлайн.
Что учесть перед запуском
До подключения проверьте состояние электроники и доступность документации. Если колонкой управляют с блока местного управления, это также стоит сообщить инженерам: конфигурация и фактический способ работы влияют на подбор схемы. Не следует считать две системы совместимыми лишь потому, что обе используют RS-485: протоколы разных производителей не равнозначны.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Для подбора решения отправьте инженерам Гарвекс фото шильдика и платы колонки, а также паспорт, если он есть. По этим данным можно определить, стоит ли проверять прямое подключение, оценивать связь по RS-485 или рассматривать замену электроники.
