Прямое подключение ТРК «Нара» к контроллеру «Квота»: импульсы, насос, клапан

Колонки «Нара» выпускались ЗАО «Нара» (г. Серпухов, Московская область), сейчас марку представляет сайт trknara.ru. Парк этих ТРК разнообразен: «Нара 28» — одиночная колонка на 50 л/мин, «Нара 5012» и «Нара 5027» (5127–5427) — от 2 до 8 рукавов, «Нара 7021» — с погружным насосом, «Нара LPG 1000» — газовая. Топливо: бензин, дизельное топливо, керосин. Поэтому вопрос «как подружить „Нару“ с контроллером учёта» упирается не в марку, а в конкретную электронику на конкретной колонке.

У контроллеров учёта топлива «Квота» есть два принципиально разных способа управления колонкой: прямое (импульсное) подключение и управление по RS-485. Ниже — про прямое: импульсы генератора, насос и клапан.

Почему для «Нары» часто выбирают прямое подключение

При прямом подключении протоколы не используются вообще. Контроллер сам считает импульсы генератора импульсов колонки, сам включает насос и клапан через свои реле, следит за датчиком пистолета и останавливает насос, если импульсы пропали.

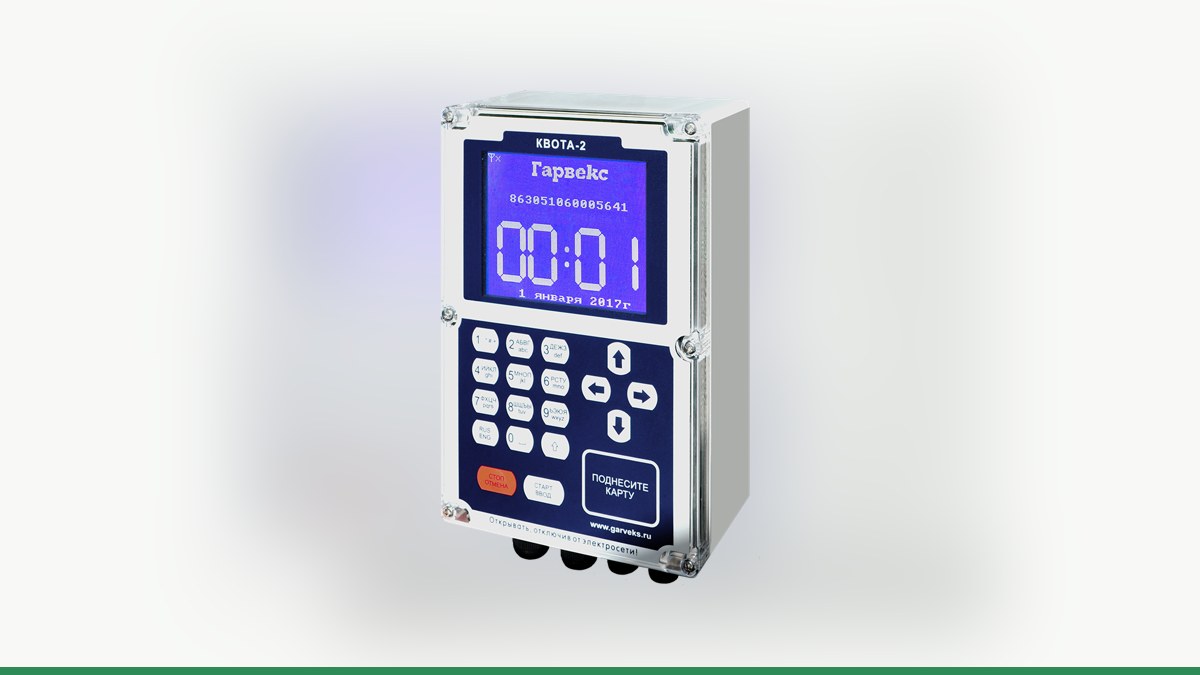

Для «Нары» это актуально потому, что в парке встречаются отсчётные устройства без интерфейса, работающие от пульта по импульсам. Такие колонки удобно вести «по импульсам»: контроллер Квота-2 даёт один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Контроллер Квота-3 умеет совмещать способы: один пост прямым подключением, остальные — по RS-485.

Импульсы

У «Нара 28» датчик расхода оптический, с двумя выходами со сдвигом и периодом 10 мл. Контроллер принимает импульсы, а в настройке поста задаётся коэффициент «импульсов на литр». Его не берут «из головы»: значение зависит от измерителя и передаточного звена, поэтому проверяется пробным наливом в мерник.

Насос и клапан

Насосом контроллер управляет через магнитный пускатель, клапаном — отсечным и снижения расхода — через собственные реле. Датчик пистолета тоже заводится в контроллер: тип контакта в настройке выбирается — нормально замкнутый или нормально разомкнутый. Если импульсы прекратились, а налив продолжается, контроллер останавливает насос.

RS-485 и «Нара»: сначала проверка, потом решение

У «Нары» есть электроника с интерфейсом: плата ЭЦТ 2-16.01 принимает команды по RS-485, включает магнитные пускатели, клапаны отсечки и снижения расхода, поддерживает до двух постов; на каждый кран задаётся режим «интерфейс» или «импульсный». Протокол обмена ЗАО «Нара» — версии 2.0 и 2.1, скорость 4800 бит/с; у колонки и системы управления должны совпадать протокол, скорость и сетевые адреса кранов.

Важно не путать способы. RS-485 — это управление колонкой, у которой своя электроника сама считает литры. «Квота» по RS-485 работает с колонками с электроникой «Топаз» и с Квота-Р. Для плат других марок — в том числе «Нара» — возможность связи проверяют инженеры Гарвекс по модели платы. У старых отсчётных устройств совместимость не подтверждена, и ставить знак равенства между протоколами разных производителей нельзя.

Сравнение вариантов

Как подключить и настроить учёт

1. Пришлите инженерам Гарвекс фото шильдика и платы колонки — по ним подбирают схему подключения.
2. Настройте пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета (либо адрес по RS-485).
3. Проведите пробный налив в мерник и поправьте коэффициент.
4. Подключите связь — GSM-модуль или проводную сеть — и проверьте, что заправки уходят в сервис АЗС-Онлайн.
5. Заведите в АЗС-Онлайн водителей, карты, лимиты и настройте отчёты.

Монтажные мелочи, которые экономят время: линия RS-485 — витая пара, устройства подключаются цепочкой без ответвлений, на концах — терминирующие резисторы. «Квота-1» и «Квота-2» устанавливаются вне взрывоопасной зоны, «Квота-3» — во взрывозащищённом корпусе, с рабочим диапазоном от −60 до +50 °C.

Отдельно про сервис. У «Нары» электронная юстировка выполняется по мернику 10 л, с выводом колонки из торговли и отключением опроса на время ввода коэффициента. У «Нара 7021» фильтры грубой очистки меняют через 50 000 л. А после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Коротко

Прямое подключение «Нары» к «Квоте» — это, по сути, четыре цепи: импульсы генератора, пускатель насоса, клапан и датчик пистолета. Никаких протоколов и адресов — только корректный коэффициент импульсов и аккуратный монтаж. Если на колонке стоит электроника с интерфейсом, задача решается иначе, и вывод о схеме делают инженеры Гарвекс после осмотра колонки или по паспорту и фото платы.

Пришлите фото шильдика и платы вашей «Нары» инженерам Гарвекс — они подберут схему подключения к контроллеру «Квота» и подскажут, что настроить для вашего поста.
