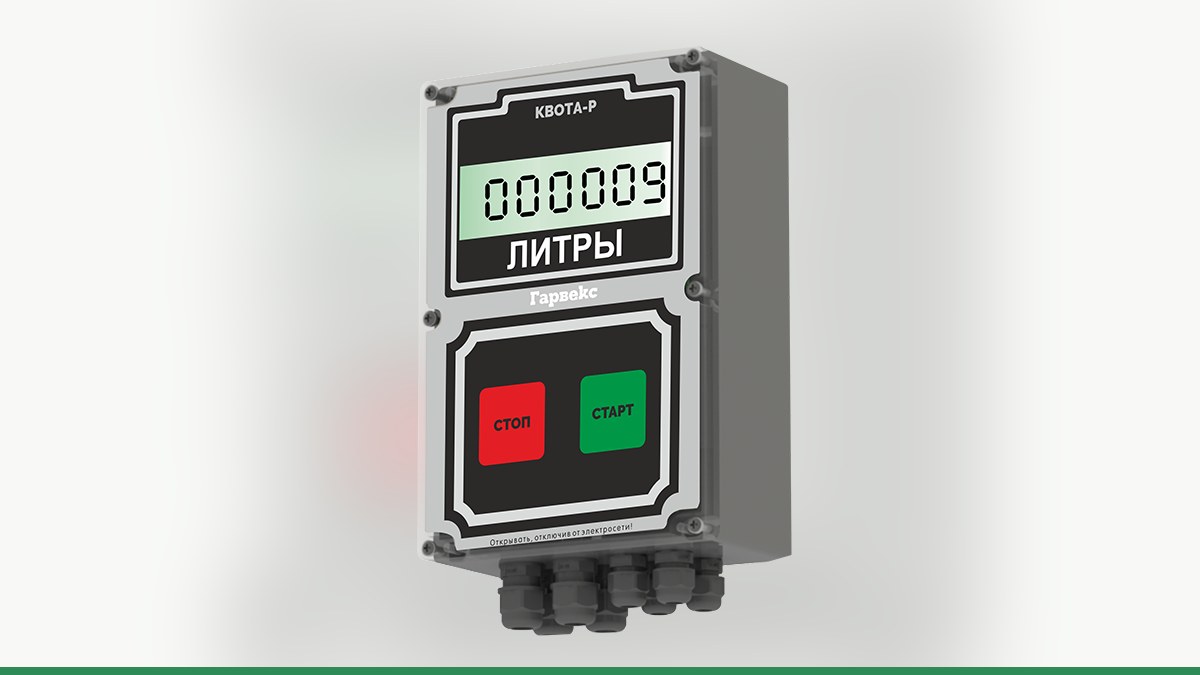

Модернизация Нара LPG 1000: прямое подключение к «Квоте» или замена электроники

Нара LPG 1000 — колонка для сжиженного углеводородного газа. У неё может быть одна или две гидравлические системы и один или два рукава. Штатное управление предусмотрено через контроллер Топаз-103МК1 по RS-485. При модернизации важно не исходить только из наличия этого интерфейса: схему подключения выбирают по фактической электронике и исполнению конкретной колонки.

Для учёта с «Квотой» рассматривают три варианта: прямое подключение по импульсам и релейным выходам, управление по RS-485 с сохранением электроники колонки либо замену платы. Ни один из вариантов нельзя считать готовым решением без проверки. Инженеры Гарвекс оценивают плату по осмотру колонки или по паспорту и фотографиям.

Что проверить на Нара LPG 1000

У LPG 1000 разные исполнения расходомера, а состав оборудования зависит от конкретной колонки. Поэтому обозначение модели само по себе не отвечает на вопрос, каким способом подключать учёт и подойдёт ли существующая электроника для работы с «Квотой».

Перед выбором схемы нужно выяснить:

• сколько гидравлических систем и рукавов у колонки;
• какая плата установлена и в каком она состоянии;
• какие сигналы доступны для учёта и управления;
• есть ли у установленной электроники нужный интерфейс и какая версия протокола используется;
• как организованы управление насосом и клапанами в конкретном исполнении.

Особенно важно не путать интерфейс с протоколом. Наличие RS-485 означает, что есть физический канал связи, но не подтверждает совместимость протокола колонки с контроллером. Готовую совместимость «Квоты» с протоколом «Нара» предполагать нельзя.

Три варианта модернизации

1. Прямое подключение к «Квоте»

При прямом подключении протоколы обмена не используются. «Квота» считает импульсы генератора колонки, а насосом и клапанами управляет через свои реле; также учитывается сигнал датчика пистолета. Для такой схемы нужны подходящие сигналы и возможность подключить необходимые цепи. Нельзя заранее считать, что они доступны в любом исполнении LPG 1000: это проверяют по установленной плате и электрической схеме.

Для Квоты-2 предусмотрен один полноценный пост или два упрощённых поста. У Квоты-3 прямое подключение также ограничено одним полноценным или двумя упрощёнными постами; другие посты могут подключаться по RS-485. Число рукавов LPG 1000 само по себе не определяет конфигурацию постов учёта. Подробнее о контроллерах: контроллер Квота-2 и контроллер Квота-3.

2. Управление по RS-485

В этом варианте колонка сохраняет собственную электронику и сама ведёт отпуск топлива, а «Квота» передаёт команды и получает результат по RS-485. Для LPG 1000 в руководстве указано управление контроллером Топаз-103МК1 по этому интерфейсу. Однако этого недостаточно, чтобы подтвердить связь конкретной колонки с контроллером учёта: нужно проверить плату, протокол и конфигурацию.

Если установленная электроника относится к старому отсчётному устройству или её модель нельзя определить, совместимость не следует считать подтверждённой. Инженеры Гарвекс оценивают конкретную плату по маркировке, паспорту или фотографиям. Протоколы разных производителей не являются взаимозаменяемыми только потому, что оба устройства используют RS-485.

3. Замена платы управления

Если существующая электроника неисправна, устарела или не подходит для выбранной схемы учёта, можно рассмотреть замену платы управления ТРК. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Но применимость платы к конкретной Нара LPG 1000, состав подключений и возможность сохранить нужные функции подтверждают только после осмотра.

О плате можно прочитать на странице плата управления ТРК Гарвекс. Это не подтверждает совместимость с каждой колонкой: её определяют по документации и фактической комплектации.

Как подключить и настроить учёт

Порядок работ помогает сначала определить технически допустимую схему, а уже затем переходить к настройке:

1. Соберите данные о колонке. Подготовьте фото шильдика и платы так, чтобы читались маркировка и разъёмы. Если есть паспорт или электрическая схема, приложите их.
2. Согласуйте вариант подключения. Инженеры Гарвекс проверят исходные данные и определят, можно ли использовать прямое подключение, рассматривать RS-485 или подбирать замену платы. До этой проверки не следует считать схему совместимой.
3. Настройте пост в «Квоте». В зависимости от выбранного варианта задают тип поста и коэффициент импульсов либо параметры подключения по RS-485. Для прямой схемы учитывают подключение насоса, клапана и датчика пистолета.
4. Проверьте работу на отпуске. После монтажа выполняют пробный налив в мерник и при необходимости корректируют коэффициент учёта. Работы с оборудованием проводят при снятом питании.
5. Проверьте передачу данных. Если используется облачный сервис, убедитесь, что заправки поступают в систему и корректно отображаются в отчётах. Возможности сервиса описаны на странице сервис АЗС-Онлайн.

Что выбрать владельцу

Прямое подключение стоит рассматривать, если у колонки есть необходимые сигналы и подходит релейная схема управления. RS-485 позволяет оставить штатную электронику, но требует проверки платы и протокола. Замена платы может быть вариантом для колонки, электроника которой не подходит для выбранного учёта, однако её применимость к конкретному исполнению LPG 1000 также нужно подтвердить.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс. Чтобы подобрать схему без предположений, отправьте им фотографии шильдика и платы Нара LPG 1000, а также паспорт или схему, если они сохранились.
