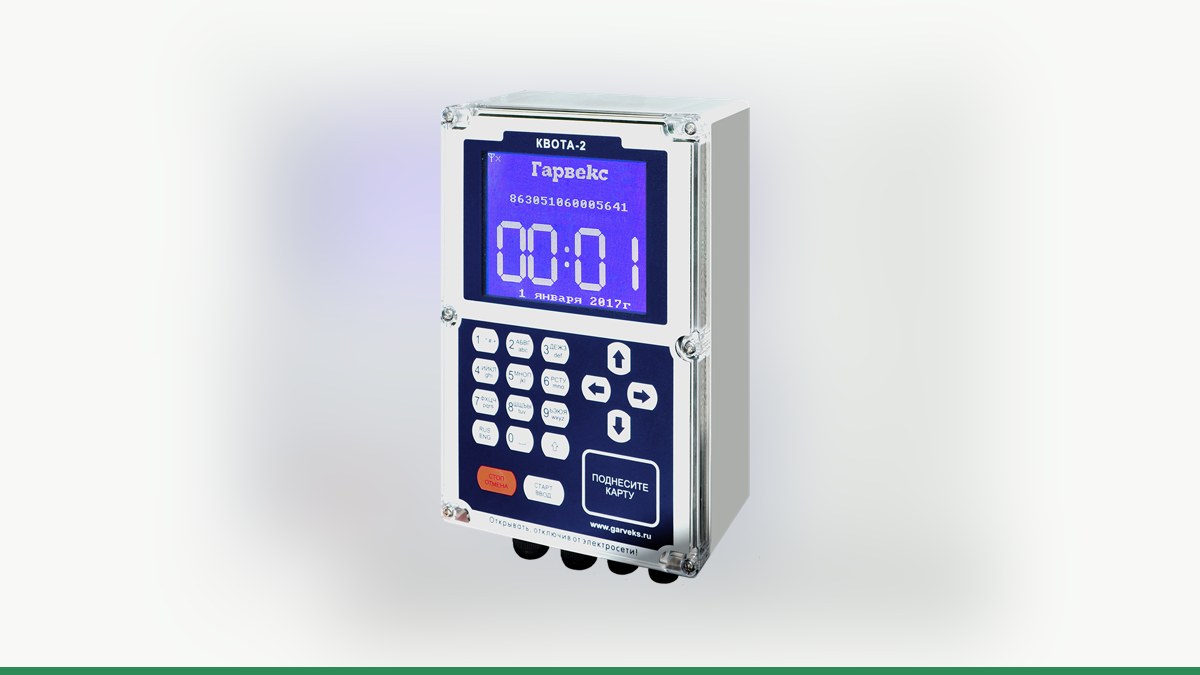

Модернизация Норд: прямое подключение к «Квоте» или замена электроники

Колонка «Норд» рассчитана на эксплуатацию при температуре от −50 до +50 °C. В её конструкции предусмотрены утеплённый нержавеющий каркас, электроподогрев гидравлического блока, морозоустойчивые рукав Elaflex и кран ZVA. Шестерённый моноблочный электронасос имеет двойное торцевое уплотнение, а светодиодные индикаторы контроллера служат подогревом. При модернизации важно сохранить работоспособность оборудования и обеспечить корректный учёт топлива. Для этого рассматривают два варианта: подключить колонку к контроллеру «Квота» напрямую или заменить её электронику.

С чего начать модернизацию «Норд»

Внешне похожие колонки могут отличаться платой управления и схемой подключения. Поэтому нельзя заранее считать, что конкретный экземпляр «Норд» совместим с контроллером по готовой схеме. Инженеры Гарвекс определяют вариант после осмотра колонки или изучения паспорта и фотографий платы.

Для предварительной оценки понадобятся:

• фото шильдика колонки;
• чёткие фотографии платы управления и доступных клемм;
• сведения о том, как сейчас запускается колонка и ведётся учёт;
• паспорт или электрическая схема, если они есть.

На этом этапе важно не путать два способа управления. При прямом подключении «Квота» получает импульсы и управляет исполнительными устройствами через реле — протокол связи не используется. При работе по RS-485 колонка управляется собственной электроникой, которая считает объём топлива.

Два варианта подключения

Прямое подключение к «Квоте»

В этом варианте контроллер принимает импульсы от генератора импульсов измерителя, управляет пускателем насоса и клапанами, учитывает состояние датчика пистолета. Для расчёта объёма задают коэффициент импульсов на литр. Протоколы обмена здесь не нужны: используются сигнальные и управляющие цепи.

Подходит ли такая схема для конкретной «Норд», устанавливают после проверки устройства колонки. Нужно выяснить, как устроены измерительный блок, цепи насоса и клапанов, а также какие сигналы доступны. По одному названию модели или фотографии корпуса это определить нельзя.

Замена платы управления

Если штатная электроника не подходит для выбранной схемы учёта или её состояние не позволяет использовать её дальше, рассматривают замену на плату управления ТРК Гарвекс. Подбор выполняют по результатам осмотра колонки: необходимо проверить подключение измерителя, насоса, клапанов, дисплея и кнопок.

Это не означает, что плата подходит к любой колонке без адаптации. Инженеры оценивают конкретную конструкцию и определяют, возможна ли замена и какие соединения потребуются.

Почему нельзя просто подключиться по RS-485

Наличие интерфейса RS-485 ещё не подтверждает совместимость электроники колонки с контроллером «Квота». При таком способе колонка должна работать со своей платой управления: она считает объём, а «Квота» передаёт команду на налив и получает результат. Поддержка конкретного обмена зависит от модели электроники.

Для некоторых серий Ливенка указана работа по RS-485 с протоколом Modbus RTU, однако возможность связи такой электроники с «Квотой» не подтверждена автоматически. Совместимость проверяют инженеры Гарвекс по модели платы. Не следует считать, что одноимённый интерфейс или протокол гарантирует обмен между устройствами разных производителей. Для «Норд» схема также определяется индивидуально.

Если выбран RS-485, речь идёт именно об управлении колонкой с её собственной электроникой, а не о прямом подключении. Подробности о контроллерах можно посмотреть на страницах контроллера Квота-2 и контроллера Квота-3.

Как подключить и настроить учёт

1. Передать данные о колонке. Отправьте инженерам Гарвекс фото шильдика и платы, а также паспорт или схему, если они доступны. По этим материалам определят, можно ли использовать прямое подключение, потребуется ли замена платы или нужно дополнительно проверить связь по RS-485.
2. Согласовать схему. До монтажа уточняют, какие сигналы будут поступать на контроллер, как включаются насос и клапаны, где расположен датчик пистолета и какая электроника останется в колонке.
3. Подключить оборудование. Работы выполняют по согласованной схеме при обесточенном оборудовании. Самостоятельно менять распиновку или соединять неизвестные цепи не следует.
4. Настроить пост. Для прямого подключения задают тип поста и коэффициент импульсов, настраивают насос, клапаны и датчик пистолета. Если используется RS-485, настройка зависит от подтверждённой схемы и адреса оборудования.
5. Проверить налив. Выполняют пробную выдачу топлива в мерник и при необходимости корректируют коэффициент, чтобы данные контроллера соответствовали фактическому объёму.
6. Проверить передачу данных. Если объект подключают к облачному сервису, проверяют поступление заправок и работу учёта. АЗС-Онлайн позволяет вести лимиты, авторизацию и отчёты в связке «Квота + колонка».

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Что выбрать владельцу мини-АЗС

Если штатную электронику можно сохранить и специалисты подтвердят подходящую схему управления, рассматривают прямое подключение. Если электроника не подходит или её требуется заменить, оценивают установку новой платы. Подключение по RS-485 имеет смысл только при подтверждённой совместимости конкретной платы; само наличие интерфейса этого не доказывает.

Чтобы подобрать решение для «Норд», отправьте инженерам Гарвекс фотографии шильдика и платы колонки. По ним или по паспорту специалисты оценят возможную схему подключения и подскажут, какие данные понадобятся для дальнейшей настройки учёта.
