На мини-АЗС или ведомственной заправке колонка SK65ZF632B может работать в составе системы учёта с контроллером «Квота» и сервисом АЗС-Онлайн. Но способ подключения нельзя определить только по названию модели: важно, какая электроника установлена в конкретной колонке и как выполнено управление наливом. Инженеры Гарвекс выбирают схему после осмотра или по паспорту и фотографиям оборудования.
В этой статье рассмотрим два возможных пути: подключение по импульсам и релейным цепям либо управление через электронную плату. Совместимость по RS-485 заранее не предполагается — её отдельно проверяют специалисты.
Что нужно знать о SK65ZF632B перед подключением
SK65ZF632B входит в серию Sanki SK65. У этой серии есть русскоязычное руководство по эксплуатации, а среди вариантов связи с системой управления указаны интерфейс RS-485 и протоколы SANKI и АЗТ 2.0.
Наличие этих интерфейса и протоколов само по себе не означает, что колонка будет обмениваться данными с контроллером «Квота». Протоколы разных производителей не следует считать взаимозаменяемыми. Возможность управления конкретной колонкой по RS-485 инженеры Гарвекс проверяют по модели установленной платы.
До подбора схемы стоит собрать исходные данные:
- фото шильдика колонки;
- фото платы управления и её маркировки;
- паспорт или руководство, если они есть;
- сведения о составе поста и подключённом оборудовании.
Это помогает определить, можно ли использовать существующую электронику, потребуется ли прямое подключение или целесообразно рассмотреть замену платы.
Варианты подключения к «Квоте»
Прямое подключение
При прямом подключении протоколы связи не используются. Контроллер получает импульсы от генератора колонки, а управление насосом и клапаном выполняет через свои реле. Также учитывается сигнал датчика пистолета. Если импульсы пропадают, контроллер останавливает насос.
Такой вариант требует проверки доступности и состояния соответствующих цепей в конкретной SK65ZF632B. Инженеры должны определить, какие сигналы можно использовать и как подключить их безопасно. На число обслуживаемых постов влияют модель контроллера и конфигурация подключения.
Управление по RS-485
Если у колонки есть собственная электроника, она может самостоятельно считать объём налива, а контроллер — передавать разрешение на отпуск и дозу, а затем получать результат. Однако применимость этого способа для SK65ZF632B не подтверждена только фактом наличия RS-485 или протоколов SANKI и АЗТ 2.0. Сначала инженеры Гарвекс проверяют плату и возможность обмена с «Квотой».
Замена платы управления

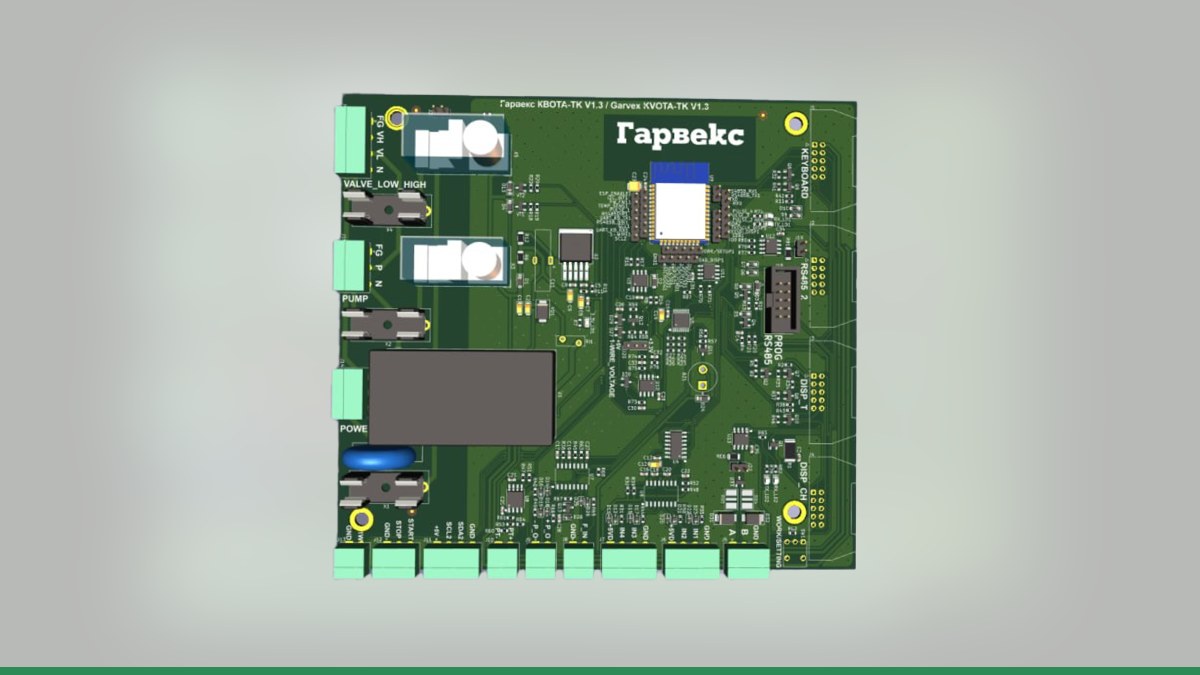

Если штатную электронику нельзя использовать в выбранной схеме, после осмотра колонки можно рассмотреть установку платы управления ТРК Гарвекс. Это не автоматическая замена «по модели»: решение зависит от устройства колонки и состава оборудования поста.
| Вариант | Как организован учёт | Что нужно проверить |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы и управляет насосом и клапаном через реле | Генератор импульсов, цепи насоса и клапана, датчик пистолета |
| Управление по RS-485 | Колонка считает налив своей электроникой, контроллер обменивается с ней данными | Плату и подтверждённую совместимость обмена |
| Замена платы | Управление колонкой переносится на плату Гарвекс | Возможность установки по результатам осмотра |
Для контроля заправок используется контроллер «Квота». Например, контроллер Квота-2 рассчитан на работу до двух постов; контроллер Квота-3 поддерживает до четырёх постов, при этом прямое подключение ограничено одним полноценным или двумя упрощёнными постами. Выбор модели зависит от схемы, количества постов и условий установки.
Как подключить и настроить учёт
Работы удобно проводить последовательно — от сбора информации о колонке до проверки данных в сервисе.
- Передать данные для подбора схемы. Владелец отправляет инженерам Гарвекс фото шильдика и платы, а также паспорт или руководство, если они есть. По этим материалам специалисты оценивают возможные варианты подключения. Вывод о схеме делают после осмотра колонки или изучения предоставленных данных.
- Настроить пост в контроллере. Для прямого подключения задают коэффициент импульсов и параметры управления насосом, клапаном и датчиком пистолета. При управлении по RS-485 настраивают адрес — только если совместимость электроники подтверждена.
- Проверить налив. Выполняют пробный отпуск топлива в мерник, сверяют показания и при необходимости корректируют коэффициент. Такая проверка помогает убедиться, что учёт соответствует фактическому отпуску.
- Подключить передачу данных. Контроллер может передавать информацию через GSM-связь или проводную сеть. Если связь временно пропадёт, заправки сохраняются в памяти контроллера и передаются позднее.
- Настроить АЗС-Онлайн. В сервисе заводят пользователей, карты или PIN-коды, задают лимиты и используют отчёты по отпускам. АЗС-Онлайн работает в связке «Квота + колонка» и позволяет контролировать заправки удалённо.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Что получает владелец заправки
Связка «Квота + АЗС-Онлайн» помогает вести централизованный учёт топлива, назначать лимиты водителям или группам и просматривать отчёты. Для ведомственной заправки это способ упорядочить выдачу топлива, а для владельца мини-АЗС — отслеживать операции без постоянного присутствия у колонки.
Ключевой этап — правильно выбрать схему подключения SK65ZF632B. Не стоит считать, что RS-485 автоматически обеспечивает связь с «Квотой»: сначала проверяют электронную плату и доступные сигналы. Чтобы инженеры Гарвекс подобрали вариант для вашего поста, отправьте им фото шильдика и платы колонки.
