Замена платы управления в ТРК «Север» на плату Гарвекс: когда это оправдано

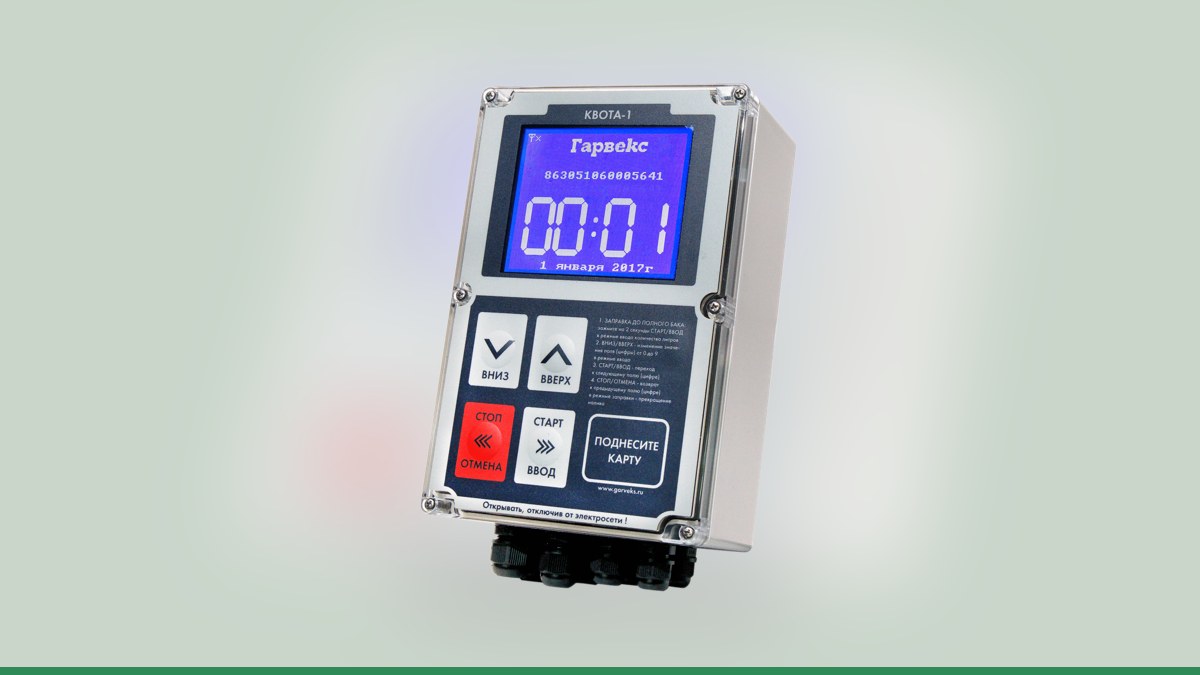

Если нужно подключить ТРК «Север» к учёту топлива, замена платы управления — не единственный возможный путь. Для механической колонки с импульсным выходом может подойти прямое подключение к контроллеру «Квота». Если у колонки есть собственная электроника, схему выбирают по её устройству и документации. Замена платы на вариант Гарвекс рассматривается, когда текущую электронику нельзя использовать для нужного учёта или её возможности не подходят задаче. Совместимость заранее не предполагают: инженеры Гарвекс определяют решение после осмотра колонки либо по паспорту и фотографиям платы.

Когда рассматривают замену платы

У ТРК «Север» есть разные исполнения. Например, 111-50МС — механическая колонка с одним рукавом, стрелочным отсчётным устройством и самовсасывающей системой. В описанной в руководстве модели «СЕВЕР»-111-50МС1 генератор импульсов — геркон на валу отсчётного устройства: один оборот соответствует одному литру и одному импульсу на пульт управления. Своей платы управления и протокола у механической колонки нет: пуском и остановом управляет внешнее устройство.

Для такого исполнения сначала стоит проверить вариант прямого подключения к «Квоте». В этом случае контроллер считает импульсы, а насос и клапан включает через свои реле. Протоколы при прямом подключении не используются — нужны провода от генератора импульсов, пускателя насоса, клапана и датчика пистолета.

Другой случай — колонка с собственной электроникой. Для электронных моделей «Север» схему подбирают по паспорту. Возможность обмена по RS-485 с электроникой другой марки инженеры Гарвекс проверяют по модели платы; заранее считать такую связь доступной нельзя. Если электроника устарела или не подходит для выбранной схемы, можно рассмотреть установку платы управления ТРК Гарвекс. Решение принимают после оценки колонки, а не только по её марке.

Три варианта подключения

Для прямого подключения механической «Север» с выходом 1 имп/л инженер проверяет, можно ли корректно подключить импульсный выход и цепи управления. В «Квоте» задают коэффициент импульсов на литр и параметры поста. Если есть собственная электроника, RS-485 относится именно к управлению через неё, а не к прямому подключению. Протоколы разных производителей не следует считать взаимозаменяемыми.

Подбор контроллера также зависит от числа постов и выбранной схемы. Например, Квота-2 поддерживает управление по RS-485 до двух постов; при прямом подключении предусмотрен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Условия для конкретной колонки нужно согласовать до монтажа.

Что проверить до замены

Сначала определяют исполнение ТРК и устанавливают, есть ли у неё собственная плата управления. Затем сверяют паспорт, шильдик и фактическую проводку: важно понять, как подключены генератор импульсов, насос, клапан и датчик пистолета. По этим данным инженеры оценивают, возможна ли работа с текущей электроникой, нужно ли прямое подключение или целесообразно заменить плату.

Для «Север» важно учитывать требования руководства по эксплуатации. В нём указано, что управлять колонкой должна система, разрешённая к применению в РФ; по требованию изготовителя на систему должно быть заключение ООО «АЗС СПЕЦСЕРВИС» о возможности управления колонками «Север». Там же сказано, что ввод в эксплуатацию выполняет изготовитель или уполномоченная организация, иначе снимается гарантия. Перед подключением учёта уточните эти требования и порядок работ по документации на вашу колонку.

Как подключить и настроить учёт

1. Подготовьте сведения о колонке. Сфотографируйте шильдик, плату управления и доступные маркировки разъёмов. Если платы нет, приложите фотографии импульсного выхода и цепей управления, не меняя подключение.
2. Передайте материалы инженерам Гарвекс. По паспорту и фотографиям специалисты подберут схему: прямое подключение, связь по RS-485 при подтверждённой возможности или замену платы. Универсальную совместимость без проверки не обещают.
3. Согласуйте состав оборудования и схему монтажа. Для прямого подключения определяют подключение импульсного выхода, пускателя насоса, клапана и датчика пистолета. Для RS-485 учитывают электронику колонки и линию связи. Параметры и назначение контактов уточняют по документации конкретного оборудования.
4. Настройте пост в «Квоте». В зависимости от схемы задают тип поста, коэффициент импульсов, параметры насоса и клапана, тип контакта датчика пистолета либо адрес устройства по RS-485.
5. Проведите пробный налив. Проверяют запуск и останов, показания учёта и соответствие объёма контрольному наливу в мерник. При прямом подключении при необходимости корректируют коэффициент импульсов.
6. Проверьте передачу данных. Если используется АЗС-Онлайн, проверяют, что заправки поступают в сервис. В нём можно вести учёт операций, настраивать лимиты и формировать отчёты.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Что выбрать владельцу мини-АЗС

Если у механической колонки есть подходящий импульсный выход, начать разумно с проверки прямого подключения: замена платы в таком случае может быть не нужна. Если колонка управляется собственной электроникой, сначала выясняют по паспорту и плате, доступна ли подходящая схема связи. Замену рассматривают, когда существующую электронику нельзя использовать для нужной конфигурации или она не обеспечивает требуемое управление.

Для предварительной оценки отправьте инженерам Гарвекс фото шильдика и платы колонки, а также укажите модель и задачу учёта. По результатам проверки можно выбрать схему и перечень необходимых работ. Контакты Гарвекс — для передачи материалов и уточнения деталей.
