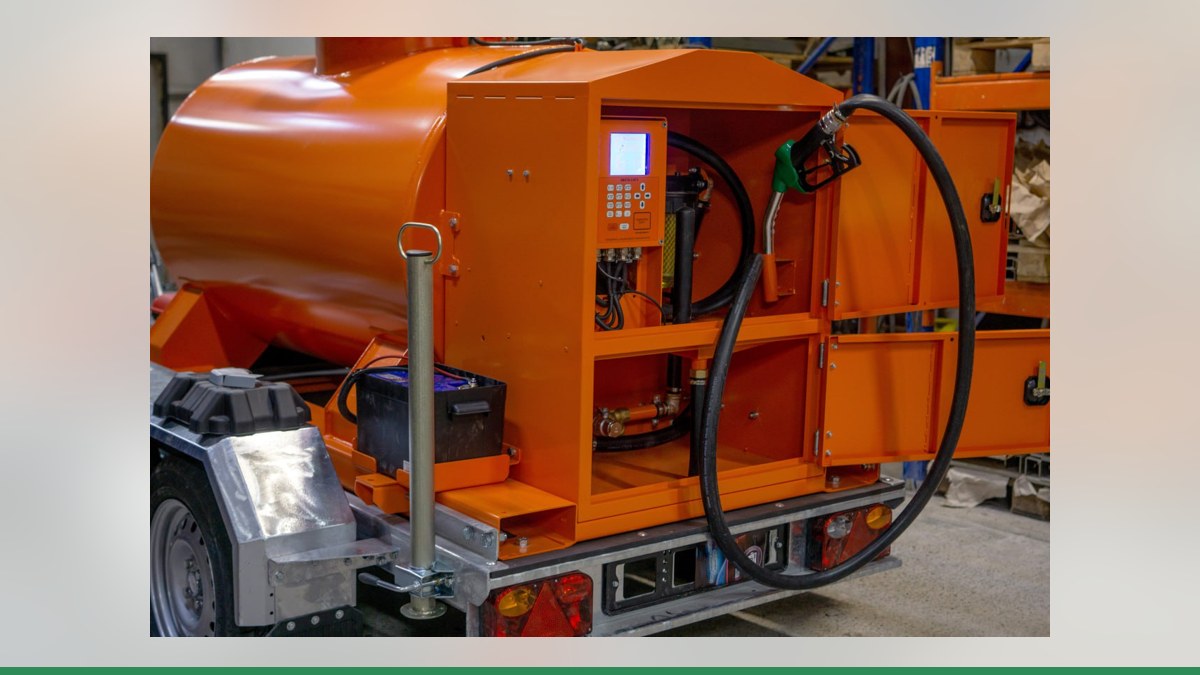

Шельф 200 / 300: модернизация и замена платы управления

Колонку Шельф 200 / 300 можно включить в систему учёта топлива разными способами: использовать импульсный режим, проверить возможность управления по RS-485 или заменить электронную плату. Какой вариант подойдёт конкретной колонке, нельзя определить только по названию модели: важны модификация, установленная электроника и версия её прошивки. Поэтому схему подключения инженеры Гарвекс подбирают по паспорту или фотографиям шильдика и платы.

С чего начать выбор схемы

У колонок Шельф есть собственный электронно-счётный блок, датчик импульсов и узел управления насосом и клапанами. В настройках может выбираться режим связи, в том числе импульсное управление PULT или работа по RS-485. Но наличие интерфейса RS-485 само по себе не подтверждает совместимость с контроллером Квота: инженерам нужно проверить протокол и версию прошивки конкретной колонки.

До начала работ полезно собрать информацию, которая поможет определить фактическую комплектацию:

• сфотографировать шильдик колонки целиком;
• сделать чёткий снимок платы и маркировок на ней;
• приложить страницу паспорта с обозначением исполнения или модификации, если она есть;
• сообщить, как сейчас запускается налив: с клавиатуры или от системы управления;
• указать, подключена ли колонка к действующему контроллеру и по какому интерфейсу.

Не стоит выбирать способ модернизации только по внешнему виду колонки или по обозначению «200 / 300». Состав электроники и доступный режим управления следует подтвердить по документам и фотографиям.

Три пути подключения к Квоте

Импульсный режим PULT

В этом варианте Квота учитывает импульсы от колонки и управляет пуском налива. Для прямого подключения протоколы не используются: нужны сигналы от генератора импульсов, насоса, клапанов и датчика пистолета. Квота считает импульсы, включает насос и клапан через реле и останавливает насос, если импульсы пропали.

Важно не смешивать этот способ с управлением по RS-485. Здесь учёт строится на импульсах и релейных сигналах, а не на обмене данными между электронными блоками. Возможность такой схемы и состав необходимых подключений подтверждают после изучения конкретной модификации.

Управление по RS-485

При этом способе колонка сохраняет собственную электронику и сама считает отпущенный объём. Квота по линии RS-485 разрешает налив, задаёт дозу и получает результат. Для связи недостаточно обнаружить на плате разъём или узнать, что колонка поддерживает RS-485: нужно проверить протокол и совместимость с Квотой для установленной версии прошивки.

Названия протоколов разных производителей не следует считать взаимозаменяемыми. Инженеры Гарвекс оценивают возможность подключения по информации о колонке и её плате; заранее гарантировать совместимость нельзя. Для организации линии RS-485 применяют витую пару, устройства подключают цепочкой без ответвлений, на концах линии устанавливают терминирующие резисторы.

Замена электроники

Если имеющаяся плата не подходит для выбранной схемы учёта или её невозможно использовать с Квотой, рассматривают замену на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор проводят с учётом конструкции и состояния конкретной ТРК, а не только её обозначения.

Как подключить и настроить учёт

1. Передать данные о колонке. Отправьте инженерам Гарвекс фотографии шильдика и установленной платы. Если есть паспорт, приложите страницы с обозначением исполнения и описанием электроники.
2. Выбрать схему. Инженеры изучат предоставленные сведения и определят, можно ли использовать импульсный режим, подходит ли управление по RS-485 или нужно рассматривать замену платы. Если информации недостаточно, сначала потребуется уточнить комплектацию.
3. Настроить пост в Квоте. В зависимости от выбранной схемы задают параметры поста и подключают соответствующие сигналы — импульсы, насос, клапаны и датчик пистолета либо линию RS-485. Настройку выполняют с учётом фактического оборудования.
4. Проверить налив. После подключения проводят пробную выдачу топлива в мерник и проверяют корректность учёта. При импульсном подключении при необходимости корректируют коэффициент импульсов.
5. Проверить передачу данных. Если используется облачный сервис, проверяют, что заправки поступают в АЗС-Онлайн. В сервисе можно вести учёт заправок, настраивать лимиты и просматривать отчёты.

Для системы учёта может применяться, например, контроллер Квота-3, однако выбор контроллера зависит от конфигурации объекта и схемы подключения. Нельзя считать, что любой вариант подключения Шельф автоматически поддерживается конкретной комплектацией системы.

Что учесть после модернизации

Перед работами согласуйте выбранную схему и не меняйте настройки электроники наугад. Доступ к меню колонки может быть ограничен, а изменение режима связи требует соблюдения предусмотренного порядка. Работы с электрическими подключениями должны выполнять специалисты, знакомые с оборудованием и требованиями безопасности.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс. Это важно учитывать при планировании модернизации и вводе оборудования в эксплуатацию.

Для Шельф 200 / 300 выбор между PULT, RS-485 и заменой платы определяется конкретной модификацией, состоянием электроники и задачами объекта. Чтобы инженеры Гарвекс могли подобрать схему, отправьте им фото шильдика и платы, а также паспорт колонки, если он доступен.
