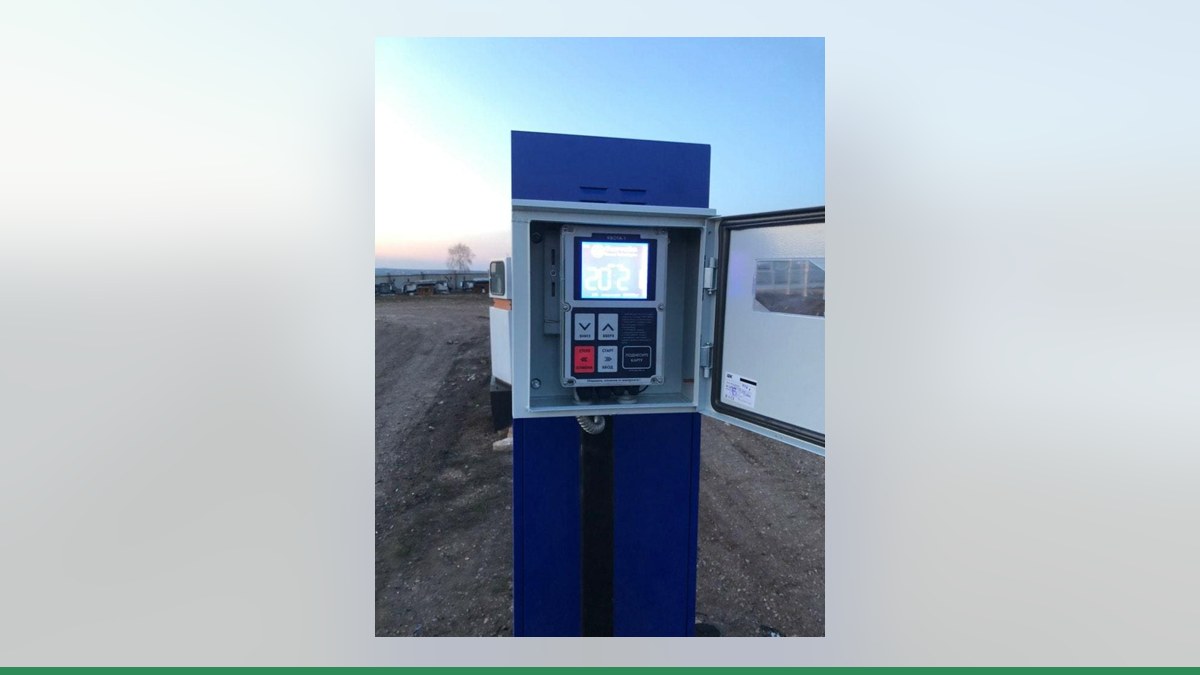

Модернизация Шельф CNG/метан: подключение к «Квоте» или замена электроники

Владелец метановой мини-АЗС может столкнуться с вопросом: как включить колонку Шельф CNG в учёт топлива через контроллер «Квота» — подключить существующую электронику или заменить её? Универсального ответа нет: схема зависит от исполнения колонки, установленной платы и версии прошивки. Обычно рассматривают три пути: импульсное управление в режиме PULT, связь по RS-485 или замену электроники на плату управления ТРК Гарвекс.

Что важно знать о Шельф CNG/метан

Для метановых колонок предусмотрены отдельная программа Shelf CNG и протокол обмена Shelf V2.2. В теме модернизации также используется обозначение Shelf Metan. При этом названия протоколов разных производителей не означают, что устройства автоматически совместимы между собой.

У колонки есть собственная электроника, которая обрабатывает выдачу топлива. Поэтому подключение к «Квоте» зависит от того, какую задачу должна выполнять система: принимать импульсы и управлять исполнительными устройствами либо обмениваться данными с электроникой колонки по RS-485.

Это разные схемы. При прямом подключении протоколы не используются: «Квота» считает импульсы и управляет пуском через реле. При управлении по RS-485 колонка остаётся со своей электроникой, а контроллер передаёт команды и получает результат налива. Возможность такого обмена с конкретной колонкой Шельф инженеры Гарвекс проверяют по версии прошивки.

Три варианта подключения

1. Импульсный режим PULT

В меню колонки выбирают PULT — режим импульсного управления от пульта. В этой схеме «Квота» получает импульсы генератора, считает выданное топливо и управляет пуском. Протоколы связи при прямом подключении не применяются.

При подборе проверяют, какие сигналы доступны на конкретной колонке и как подключить исполнительные устройства и датчик пистолета. В «Квоте» настраивают тип поста, коэффициент импульсов, насос, клапан и датчик. Подключение нельзя считать подходящим только по названию модели: нужно сверить исполнение и электронику.

2. Управление по RS-485

В этом варианте колонка сохраняет собственную электронику и сама считает литры. «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Для Shelf CNG/метан наличие отдельного протокола не подтверждает совместимость с контроллером.

Инженеры Гарвекс проверяют возможность обмена по RS-485 по модели платы и версии прошивки. До такой проверки не следует считать Shelf Metan совместимым с протоколами контроллера или приравнивать его к протоколам других производителей.

3. Замена электроники

Если существующая плата не подходит для выбранной схемы учёта или связь с ней нельзя подтвердить, рассматривают замену электроники на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки.

Возможность установки определяют после осмотра. Заранее обещать совместимость нельзя: важны конструкция колонки, её исполнительные устройства и состояние проводки.

Как выбрать контроллер

Для учёта через прямое подключение рассматривают контроллеры «Квота», рассчитанные на работу с импульсами и исполнительными устройствами. Например, в контроллере Квота-2 доступны варианты организации поста с прямым подключением. Квота-3 поддерживает прямое подключение и управление по RS-485; допустимую конфигурацию постов выбирают с учётом схемы объекта.

Если требуется несколько постов или комбинированная схема, это нужно указать при подборе. У контроллеров есть ограничения по числу постов прямого подключения, поэтому их нельзя выбирать только по общему количеству колонок на объекте.

Как подключить и настроить учёт

1. Подготовьте данные. Сделайте фото шильдика колонки и установленной платы. Если есть документация на исполнение или сведения о прошивке, приложите их.
2. Получите подбор схемы. Инженеры Гарвекс изучат материалы и определят, можно ли рассматривать PULT, связь по RS-485 или потребуется замена электроники. Если данных недостаточно, может понадобиться осмотр колонки.
3. Настройте пост в «Квоте». Для прямого подключения задают тип поста, коэффициент импульсов, параметры насоса, клапана и датчика пистолета. Для управления по RS-485 указывают оборудование и адрес поста. Настройка самой колонки выполняется с учётом её документации.
4. Проведите пробный налив. Сверьте показания учёта с мерником и при необходимости скорректируйте коэффициент. Проверьте корректность завершения налива.
5. Проверьте передачу данных. При использовании облачного сервиса заправки передаются в АЗС-Онлайн через контроллер. Если связь пропадает, записи сохраняются в памяти контроллера и отправляются после восстановления соединения. Подробнее — сервис АЗС-Онлайн.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Итог

Для модернизации Шельф CNG/метан сначала выясняют, какая электроника установлена и какие способы управления она поддерживает. Импульсный режим PULT, RS-485 и замена платы — не взаимозаменяемые решения: каждый вариант требует своей проверки и настройки.

Чтобы инженеры Гарвекс могли подобрать схему, отправьте им фото шильдика и платы колонки. По этим данным можно определить, какие сведения нужны для дальнейшего решения и стоит ли рассматривать прямое подключение, RS-485 или замену электроники.
