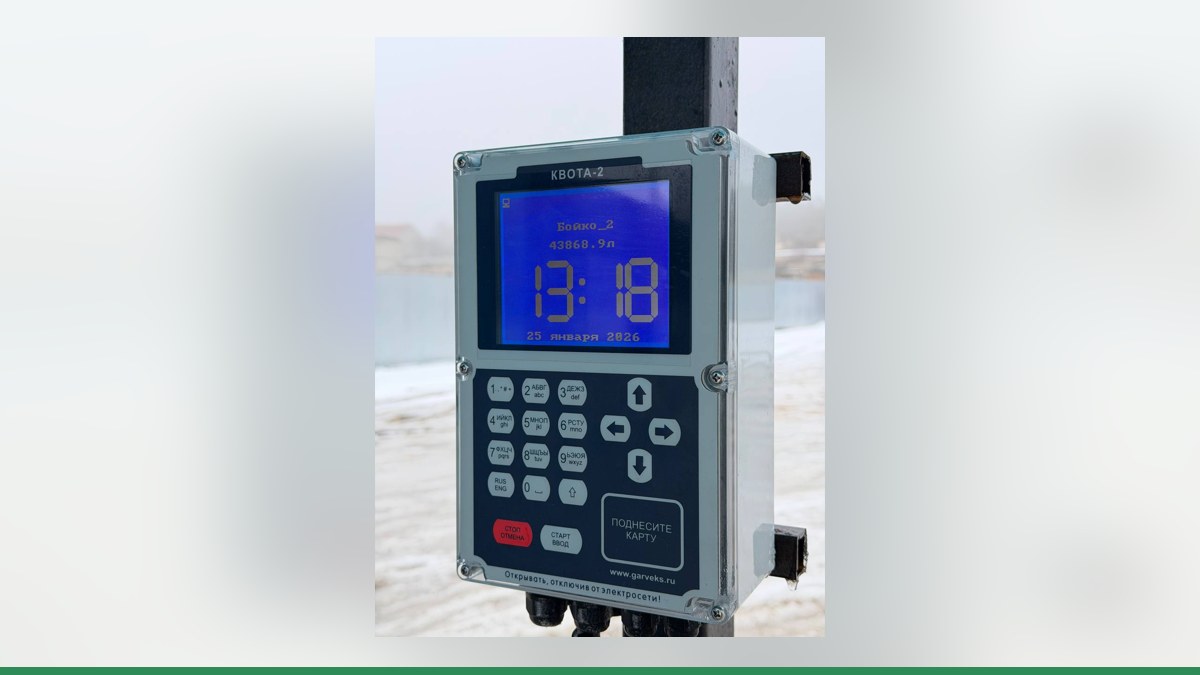

Tatsuno Numero N10: устройство и подключение к контроллеру учёта топлива «Квота»
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
20 октября, 2026 г.
Время чтения:
5
Tatsuno Numero N10 подключают к контроллеру учёта топлива «Квота» не по одному универсальному шаблону: сначала нужно установить, какая электроника стоит в колонке и какие сигналы доступны. Для учёта можно рассматривать прямое подключение по импульсам и реле либо замену платы управления. Возможность обмена по RS-485 с электроникой колонки отдельно проверяют инженеры Гарвекс — совпадение интерфейсов само по себе не означает совместимость.
Что важно знать об электронике Numero N10
В Tatsuno Numero N10 используется электроника Numero 10, подключаемая к интерфейсной плате PCL-745 (PCI-1602) по RS-422. Для комплекса C-Бенч АЗС перемычки устанавливают в положение RS-485. В настройках могут задаваться адрес счётчика, тип колонки, протокол связи и число импульсов на единицу объёма.
Эти сведения относятся к конфигурации электроники Numero 10. Интерфейс RS-422 в этой схеме не следует путать с RS-485 контроллера «Квота». А положение перемычек для C-Бенч АЗС не подтверждает, что колонка будет работать с «Квотой» по тому же способу или протоколу.
У разных топливораздаточных колонок Tatsuno могут применяться разные электронные решения. Например, для электроники PDE используется RS-485 с собственным протоколом PDE. Возможность связи электроники колонки с «Квотой» по RS-485 не подтверждена заранее: её оценивают инженеры Гарвекс по модели и плате. Протоколы разных производителей нельзя считать взаимозаменяемыми.
Два варианта подключения к «Квоте»
Прямое подключение
При прямой схеме «Квота» получает импульсы от генератора колонки и учитывает объём по заданному коэффициенту. Реле контроллера управляют насосом и клапаном, а датчик пистолета сообщает о начале и завершении заправки. Для такой схемы протокол обмена с электроникой колонки не используется — нужны провода от генератора импульсов, пускателя, клапанов и датчика пистолета.
Подключение возможно только при наличии доступа к нужным сигналам и подходящих электрических цепей. Инженер также должен проверить, можно ли корректно подключить счётчик импульсов и управлять исполнительными устройствами без конфликта с электроникой колонки.
Управление по RS-485
При управлении по RS-485 колонка использует собственную электронику, которая считает топливо. Контроллер разрешает налив, задаёт дозу и получает результат по линии связи. Такой вариант применим с поддерживаемыми электронными системами; для других марок совместимость проверяют по модели платы.
Для электроники Tatsuno наличие интерфейса RS-485 ещё не означает, что «Квота» сможет управлять колонкой. В частности, RS-485, используемый в связке с C-Бенч АЗС, не равен протоколу, необходимому контроллеру. Возможность работы с конкретной электроникой Numero N10 нужно подтвердить до монтажа.
Замена платы управления
Если штатную электронику нельзя подключить подходящим способом, можно рассмотреть замену платы управления ТРК. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор и возможность установки определяют после осмотра. Подробнее — плата управления ТРК Гарвекс.
| Вариант | Как ведётся учёт | Что нужно проверить |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы и управляет реле | Доступ к импульсам, насосу, клапанам и датчику пистолета |
| RS-485 | Литры считает электроника колонки, контроллер обменивается с ней данными | Совместимость платы и протокола |
| Замена платы | Управление колонкой передаётся новой плате | Возможность установки и подключения к конкретной колонке |
Как подключить и настроить учёт
- Определить исполнение колонки. Зафиксируйте данные шильдика и сфотографируйте плату управления, разъёмы и маркировку. По этим сведениям инженеры смогут оценить доступные варианты.
- Выбрать схему. Инженеры Гарвекс проверяют, возможна ли работа напрямую по импульсам и реле, есть ли основания рассматривать RS-485 или потребуется замена платы. До этой проверки не следует считать конкретную схему подтверждённой.
- Настроить пост в контроллере. Для прямого подключения задают коэффициент импульсов, насос, клапан и тип контакта датчика пистолета. Для работы по RS-485 настраивают адрес и параметры, необходимые для выбранной системы, — конкретную конфигурацию определяют по оборудованию.
- Провести пробный налив. Сверьте показания контроллера с мерником. Если требуется, скорректируйте коэффициент учёта и повторите проверку.
- Проверить передачу данных. Если объект подключён к облачному сервису, убедитесь, что заправки поступают в систему. Возможности сервиса описаны на странице АЗС-Онлайн.
После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.
Что подготовить перед подбором схемы
Для первичной оценки понадобятся фотографии шильдика и платы колонки. Полезно также показать разъёмы и проводку, чтобы инженеры могли понять, доступны ли сигналы генератора импульсов, пускателя, клапанов и датчика пистолета. Если документация сохранилась, приложите паспорт или схему подключения.
Контроллеры «Квота» различаются по возможностям и числу постов. Например, контроллер Квота-3 поддерживает подключение по RS-485 и Ethernet; подходящую конфигурацию выбирают с учётом оборудования и задачи объекта. Само наличие RS-485 у контроллера не подтверждает совместимость с электроникой Tatsuno.
Итог
Для Tatsuno Numero N10 сначала нужно идентифицировать установленную электронику и доступные точки подключения. Прямое подключение использует импульсы и реле, а управление по RS-485 возможно только после подтверждения совместимости. Если штатная плата не подходит, рассматривают её замену.
Чтобы инженеры Гарвекс подобрали схему для вашей мини-АЗС, КАЗС, МАЗС или ведомственной заправки, отправьте им фото шильдика и платы колонки.
