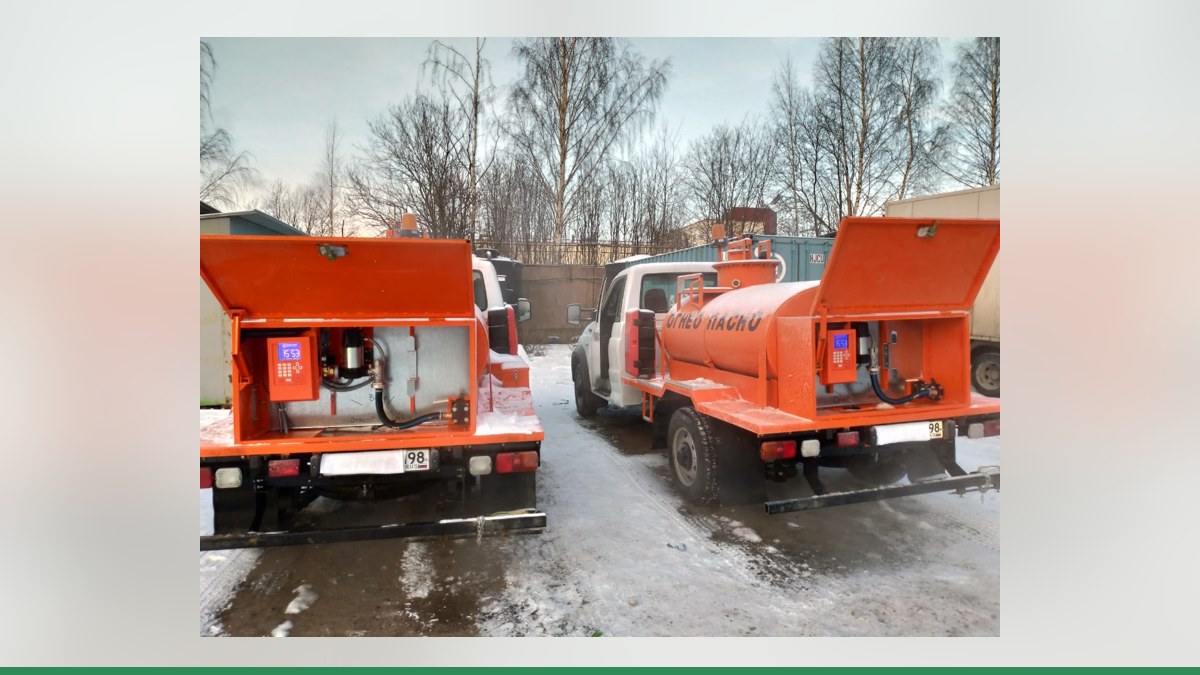

Учёт топлива на мини-АЗС с ТРК Tatsuno через АЗС-Онлайн

Колонки Tatsuno — не редкость на мини-АЗС, КАЗС и ведомственных заправках. Европейское подразделение Tatsuno Europe (Чехия, город Бланско, прежнее название Tatsuno-Бенч) выпускает серии BMP, японская Tatsuno — серию Sunny. На российских площадках чаще встречаются BMP 500.S и BMP 500.SX с корпусом 1400 мм, BMP 2000 в вариантах Small и Island с корпусом 1600 мм, исполнения с лебёдками шлангов, газовые LPG и более новая серия Ocean BMP 4000. Расход у стандартных колонок — 35–50 л/мин, у повышенной производительности — 70–90 л/мин, у дизельных — 120–150 л/мин.

Чтобы по каждой заправке был понятный отчёт, а не запись в тетради, колонку связывают с системой учёта: контроллером «Квота» и облачным сервисом сервис АЗС-Онлайн. Ниже — как это выглядит на практике и от чего зависит выбор схемы.

Что внутри колонки Tatsuno важно для учёта

Гидравлика построена на насосном моноблоке с электродвигателем 0,75 кВт и проточном измерителе Tatsuno с двухканальным датчиком импульсов EK-1025, который даёт 100 импульсов на литр. Топливо подаётся через двухступенчатые электромагнитные клапаны или пропорциональные клапаны на 24 вольта. Управляет колонкой электронный счётчик PDE или более новый PDEX: блок процессора, блок питания с ключами клапанов и пускателей, дисплеи. Датчики положения пистолета подключены через оптронную развязку.

Для системы учёта из всего этого важны четыре точки: генератор импульсов, пускатель насоса, клапаны и датчик пистолета. Именно к ним и подключается контроллер при прямом варианте.

Три сценария для контроллера «Квота»

Прямое подключение

Контроллер сам считает импульсы генератора импульсов колонки (в настройке задаётся коэффициент «импульсов на литр»), включает насос и клапан своими реле, следит за датчиком пистолета — тип контакта нормально замкнутый или нормально разомкнутый — и останавливает насос, если импульсы пропали. Протоколы здесь не нужны: только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

На один контроллер Квота-2 или контроллер Квота-3 при прямом подключении приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Управление по RS-485

Здесь у колонки работает своя электроника: она сама считает литры, а «Квота» по линии RS-485 разрешает налив, задаёт дозу и получает результат. Так контроллер работает с колонками с электроникой «Топаз» и с Квота-Р. По RS-485 Квота-2 управляет до 2 постов, Квота-3 — до 4. Схемы можно совмещать: например, Квота-3 — один пост прямым подключением и ещё три по RS-485.

Замена платы управления

Если электроника колонки устарела или несовместима, её меняют на плата управления ТРК Гарвекс: она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками, настраивается через меню и по Wi-Fi.

Как подключить и настроить учёт: по шагам

1. Владелец присылает фото шильдика и платы колонки — инженеры Гарвекс выбирают схему.
2. Настройка поста в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета или адрес по RS-485.
3. Пробный налив в мерник и поправка коэффициента.
4. Подключение связи и проверка, что заправки приходят в АЗС-Онлайн.
5. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Один технический момент про линию RS-485: это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.

Что даёт АЗС-Онлайн

Лимиты топлива на водителя и группу, авторизацию по картам или пин-кодам, удалённый запуск колонки, контроль резервуаров, отчёты в реальном времени, интеграцию с 1С и мониторинг транспорта. Контроллер передаёт заправки через SIM-карту (GSM) или проводную сеть; если связь пропала, заправки хранятся в памяти контроллера и уходят на сервер позже. У Квота-1 и Квота-2 память — 8192 операции и 4096 пользователей. Контроллеры Квота-1 и Квота-2 ставили вне взрывоопасной зоны; Квота-3 выполнен во взрывозащищённом корпусе и рассчитан на работу от −60 до +50 °C, у него есть Ethernet, Wi-Fi и LAN.

Про RS-485 и протокол PDE: без лишних ожиданий

У колонок Tatsuno есть линия RS485 с собственным протоколом PDE (рекомендуемая скорость 9600 бит/с, до 19 200), а через блок конвертера протоколов PDEPRC возможна работа по DART, Hectronic ER4 и Puma LAN. Это язык самой колонки, а не «Квоты». Возможность связи по протоколу PDE (RS-485) с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс по модели платы. Ставить знак равенства между протоколами разных производителей нельзя.

Отдельно: после вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Вывод

Учёт топлива на мини-АЗС с колонками Tatsuno реально построить двумя путями — прямым подключением контроллера к генератору импульсов, насосу, клапанам и датчику пистолета либо заменой платы управления, если электроника устарела. Выбор схемы всегда делают по факту: по паспорту, фото или после осмотра колонки. Пришлите инженерам Гарвекс фото шильдика и платы колонки — по ним подберут вариант подключения и настройки под ваш пост и ваш учёт.
