Топливораздаточная колонка Tokheim Quantium 210 до сих пор встречается на многих ведомственных и мини-АЗС. Её надёжная гидравлика и модульная электроника позволяют адаптировать колонку к современным системам учёта топлива. В этой статье разберём устройство Quantium 210 и два возможных способа её подключения к контроллеру учёта топлива «Квота» производства компании «Гарвекс»: прямое подключение по импульсным сигналам и замену штатного калькулятора на плату управления ТРК.
Устройство Tokheim Quantium 210
Quantium 210 — вторая модель в семействе Quantium 110 & 210. Она использует ту же гидравлическую базу PAS V3 (стандартная или с сателлитным подключением), поршневой измеритель TQM и пульсатор MP-T1. Пульсатор выдает один импульс на сантилитр, то есть 100 импульсов на литр, с определением направления вращения по двум датчикам Холла.
Электроника колонки сосредоточена в головке: калькулятор WWC (или более поздний TQC), плата связи Comms board, дисплеи и датчик положения пистолета. На клеммнике доступны следующие сигналы:
- Volume A / Volume B — импульсы объёма (два канала, обычно для основного и дополнительного отсчёта);
- Release — разрешение налива (сигнал разблокировки);
- Питание форсунки 24 В.
Калькулятор Quantium 210 поддерживает несколько протоколов связи (Tokheim, IFSF, Kienzle и другие), однако для интеграции с контроллером «Квота» возможность работы по этим протоколам не подтверждена. Поэтому реалистичны два других пути: прямое подключение к импульсным сигналам и управляющим цепям колонки или полная замена электронной части.
Два способа подключения к контроллеру «Квота»

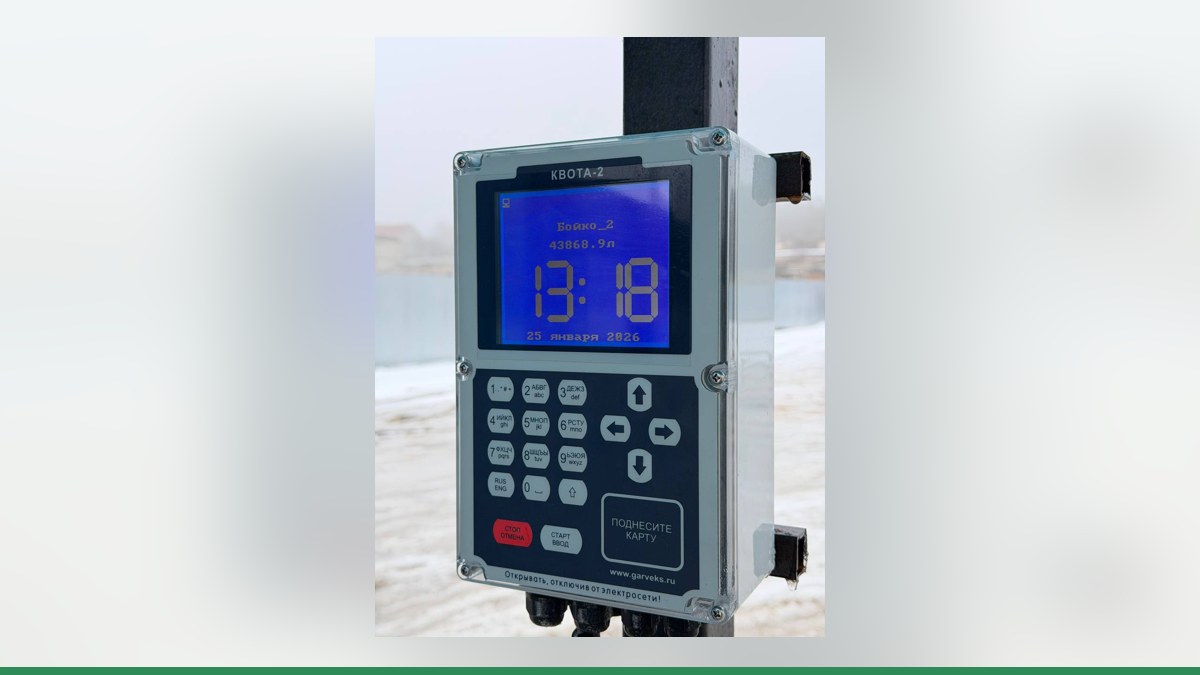

Контроллеры учёта топлива «Квота» (модели Квота-2 и Квота-3) предусматривают два основных режима работы с колонками: прямое подключение (без использования протоколов связи) и управление по RS-485. Для Quantium 210 прямой способ наиболее доступен, поскольку колонка выводит импульсы объёма и имеет отдельные цепи управления насосом и клапанами. Если же штатная электроника неисправна или требуется полная замена устаревшего блока, можно установить плату управления ТРК «Гарвекс».
Сравнение вариантов подключения
| Характеристика | Прямое подключение (импульсы + реле) | Замена платы управления |
|---|---|---|
| Что используется | Штатный пульсатор MP-T1 и клеммник колонки | Плата управления ТРК «Гарвекс» устанавливается вместо калькулятора WWC/TQC |
| Сигналы | Volume A/B, Release, датчик пистолета, питание насоса и клапанов | Все сигналы обрабатываются платой; настройка через Wi-Fi и меню |
| Управление насосом/клапаном | Через реле контроллера «Квота» | Плата сама управляет пускателем и клапанами |
| Учёт импульсов | Контроллер «Квота» считает импульсы с заданным коэффициентом (100 имп/л) | Плата формирует импульсы для Квоты или передаёт данные по RS-485 |
| Сложность установки | Требуется идентификация сигналов на клеммнике; возможна модернизация проводки | Требуется демонтаж калькулятора и адаптация корпуса; плата подбирается под модель колонки |
| Поверка | После вмешательства в электронику, влияющую на учёт, требуется поверка (уточните у инженеров) | Замена калькулятора — вмешательство в метрологический узел; поверка обязательна |
| Когда подходит | Если штатный пульсатор исправен и доступен сигнал Release | Если калькулятор неработоспособен или не удаётся согласовать прямое подключение |
Окончательный выбор схемы делают инженеры «Гарвекс» после осмотра модели Quantium 210, анализа фото шильдика и платы колонки.
Как подключить и настроить учёт
Процесс интеграции Quantium 210 с контроллером «Квота» состоит из нескольких шагов, которые выполняются владельцем или механиком совместно с технической поддержкой «Гарвекс».
Шаг 1. Подготовка данных
Владелец присылает на контакты «Гарвекс» фотографии шильдика колонки (с серийным номером, моделью) и платы калькулятора (Comms board, WWC/TQC). Инженеры по ним определяют: - исправен ли пульсатор и доступен ли сигнал Volume A/B; - какой тип датчика пистолета (нормально замкнутый или разомкнутый); - возможно ли прямое подключение к реле Квоты или требуется замена платы.
Шаг 2. Настройка контроллера «Квота»
В зависимости от выбранного способа в меню контроллера Квота-2 или Квота-3 задаются параметры поста: - Тип поста — «Прямое подключение» (импульсный счётчик). - Коэффициент импульсов — 100 имп/л (если пульсатор штатный). Возможна коррекция после пробного налива. - Режим насоса — «с клапаном снижения расхода» или «без клапана»; тип контакта датчика пистолета. - Если используется замена платы, пост настраивается как «RS-485» с указанием адреса.
Шаг 3. Пробный налив и калибровка
После монтажа проводки проводится налив в мерник (обычно 20 или 50 литров). По факту контроллер корректирует коэффициент импульсов, чтобы показания «Квоты» совпадали с мерным объёмом. Если точность учёта критична, может потребоваться эталонный налив.
Шаг 4. Передача данных в облачный сервис АЗС-Онлайн
Контроллер передаёт каждую заправку через GSM-модуль или проводную сеть в облачный сервис АЗС-Онлайн. В сервисе фиксируются время, водитель, лимиты и остатки в резервуарах. Если связь временно пропадает, данные сохраняются в памяти контроллера и досылаются позже.
Шаг 5. Окончательная настройка пользователей и лимитов
В личном кабинете АЗС-Онлайн заводятся карты доступа или пин-коды для водителей, устанавливаются лимиты (на одну заправку, на сутки, на месяц). После этого система готова к работе.
Вывод
Tokheim Quantium 210 — капризная в интеграции колонка, но при грамотном подходе её можно успешно подключить к контроллеру учёта топлива «Квота». Прямое подключение по импульсам и реле — самый дешёвый и быстрый вариант, если пульсатор исправен. Если электроника колонки устарела или не подходит для прямого включения, альтернативой служит установка платы управления ТРК «Гарвекс. В любом случае решение принимается на основе осмотра оборудования инженерами.
Отправьте фото шильдика и платы колонки специалистам «Гарвекс» – они подберут оптимальную схему подключения и помогут с настройкой. Контакты для обращения: все способы связи.
