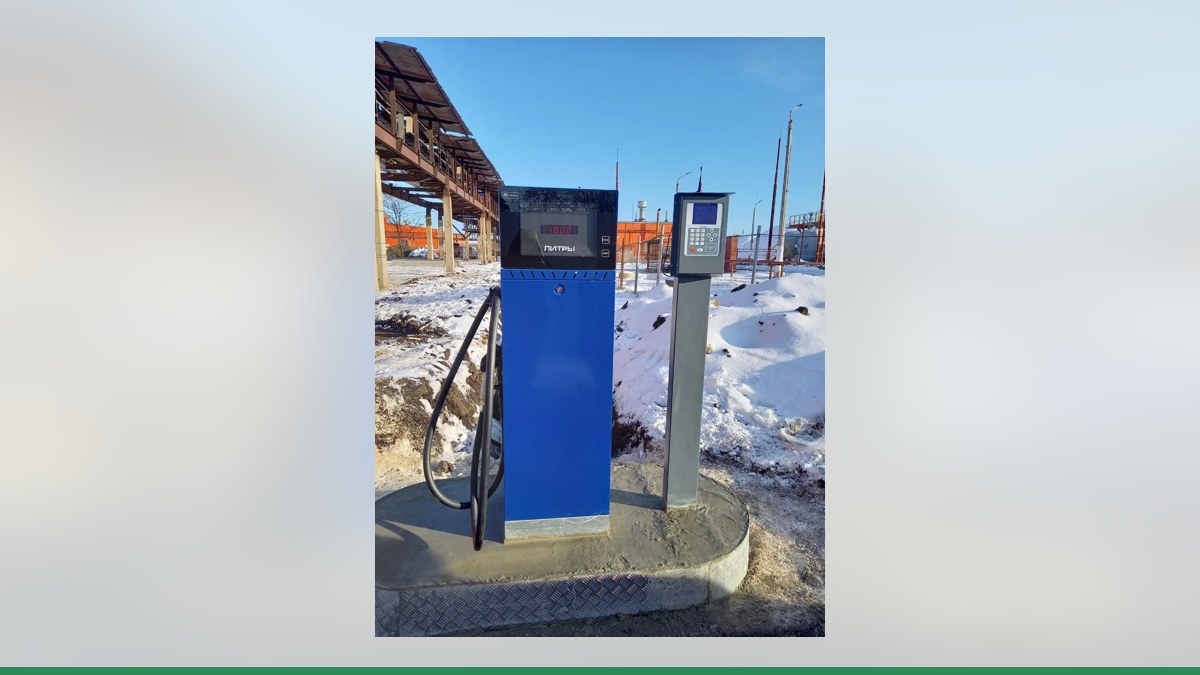

Tokheim Quantium 500T на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
21 октября, 2026 г.
Время чтения:
5
Tokheim Quantium 500T может использоваться на мини-АЗС и ведомственной заправке, где важно учитывать выдачу топлива по водителям, автомобилям и установленным лимитам. Для передачи данных в АЗС-Онлайн колонку подключают через контроллер «Квота». Но схему нельзя выбрать только по названию модели: нужно проверить, какая электроника установлена и какие сигналы доступны.
У Quantium 500T калькулятор WWC T1. В его состав входят центральный процессор, внешний источник питания с резервной батареей, защита двигателей от перегрузки и аварийный выключатель сети. Пульсатор MP1 передаёт сигналы счётчику своей стороны. Режимы связи зависят от применения и настройки калькулятора: среди них есть IFSF, ZSR, EPS, Tokheim, Dresser, Tatsuno, Kienzle и другие.
Что нужно знать о подключении
АЗС-Онлайн работает в связке «Квота + колонка». Контроллер получает данные о заправке и передаёт их в облако через GSM или проводную сеть. Если связь временно пропала, операции сохраняются в памяти контроллера и отправляются на сервер после восстановления соединения.
Для интеграции Quantium 500T инженеры рассматривают два пути: прямое подключение к доступным сигналам колонки или замену её платы управления. Также проверяют, возможна ли работа через интерфейс RS-485. Наличие протокола Tokheim или IFSF в калькуляторе само по себе не подтверждает совместимость с «Квотой»: её устанавливают отдельно по конкретной электронике и схеме.
Прямое подключение
При прямом подключении контроллер учитывает импульсы генератора, а насосом и клапаном управляет через свои реле. Также проверяется сигнал датчика пистолета. Протоколы обмена при таком варианте не используются: нужны провода от импульсного датчика, пускателя насоса, клапанов и датчика пистолета.
Для этого способа требуется доступ к нужным цепям и возможность корректно подключить их к контроллеру. По одному факту наличия пульсатора MP1 нельзя заранее сделать вывод, что конкретная колонка готова к прямому подключению.
Управление по RS-485 или замена платы
Если у колонки есть собственная электроника, которая считает литры, контроллер может управлять ею по RS-485: разрешать налив, задавать дозу и получать результат. Однако поддержка RS-485 у Quantium 500T не подтверждена автоматически — инженеры проверяют модель платы и возможность связи. Протоколы разных производителей не следует считать взаимозаменяемыми.
Если существующая электроника не подходит для выбранной схемы, можно рассмотреть замену платы управления на плату управления ТРК Гарвекс. Подбор зависит от устройства конкретной колонки и также требует предварительной оценки.
| Вариант | Как организован учёт | Что важно проверить |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы и включает насос и клапан через реле | Доступность импульсного датчика, пускателя, клапанов и сигнала пистолета |
| RS-485 | Колонка считает литры своей электроникой, «Квота» обменивается с ней данными | Модель платы и подтверждённую возможность связи |
| Замена платы | Работу колонки обеспечивает плата управления Гарвекс | Возможность установки и настройки после осмотра |
Выбор контроллера и облачного сервиса
Для небольшого объекта можно рассмотреть контроллер Квота-2. Он поддерживает до двух постов, связь через GSM-модуль и подключение датчиков уровня топлива. Контроллер Квота-3 имеет интерфейсы RS-485 и Ethernet, может работать через GSM, Wi-Fi или LAN и поддерживает до четырёх постов. При этом число постов и способ их подключения зависят от выбранной схемы: для прямого подключения предусмотрено не более одного полноценного или двух упрощённых постов.
АЗС-Онлайн помогает организовать учёт заправок, лимиты топлива для водителей и групп, авторизацию по картам или PIN-кодам, удалённый запуск колонки и отчёты. В сервисе также доступны контроль резервуаров, интеграция с 1С и мониторинг транспорта. Функции зависят от настроенной системы и подключённого оборудования.
Как подключить и настроить учёт
- Передать данные о колонке. Владелец отправляет инженерам Гарвекс фотографии шильдика и платы. По ним либо по паспорту оборудования специалисты предварительно оценивают электронику и доступные сигналы.
- Выбрать схему. Инженеры определяют, подходит ли прямое подключение, есть ли основания проверять обмен по RS-485 или стоит рассмотреть замену платы. Гарантировать совместимость до такой проверки нельзя.
- Настроить пост в «Квоте». В зависимости от выбранного варианта задают тип поста и настраивают импульсный коэффициент, насос, клапан и датчик пистолета либо параметры адресации по RS-485. Внутренние параметры протоколов заранее не подменяют данными от другой электроники.
- Проверить выдачу топлива. Выполняют пробный налив в мерник и при необходимости корректируют коэффициент учёта. После проверки убеждаются, что операции фиксируются контроллером.
- Подключить АЗС-Онлайн. Настраивают передачу данных и проверяют, что заправки поступают в сервис. Затем заводят водителей, карты, лимиты и необходимые отчёты.
Если вмешательство в электронику колонки влияет на учёт, нужна поверка — уточните у инженеров Гарвекс.
Итог
Tokheim Quantium 500T с калькулятором WWC T1 можно рассматривать для включения в систему учёта на мини-АЗС или ведомственной заправке, но способ интеграции определяется не только моделью колонки. Прямое подключение требует доступа к импульсному датчику и цепям управления; вариант с RS-485 нужно проверять по установленной плате; в отдельных случаях рассматривают замену платы управления.
Чтобы подобрать схему без предположений, отправьте инженерам Гарвекс фото шильдика и платы Tokheim Quantium 500T. Специалисты оценят доступные варианты подключения «Квоты» и АЗС-Онлайн.
