Модернизация Топаз-110 / 111 (серия 11х): прямое подключение к «Квоте» или замена электроники

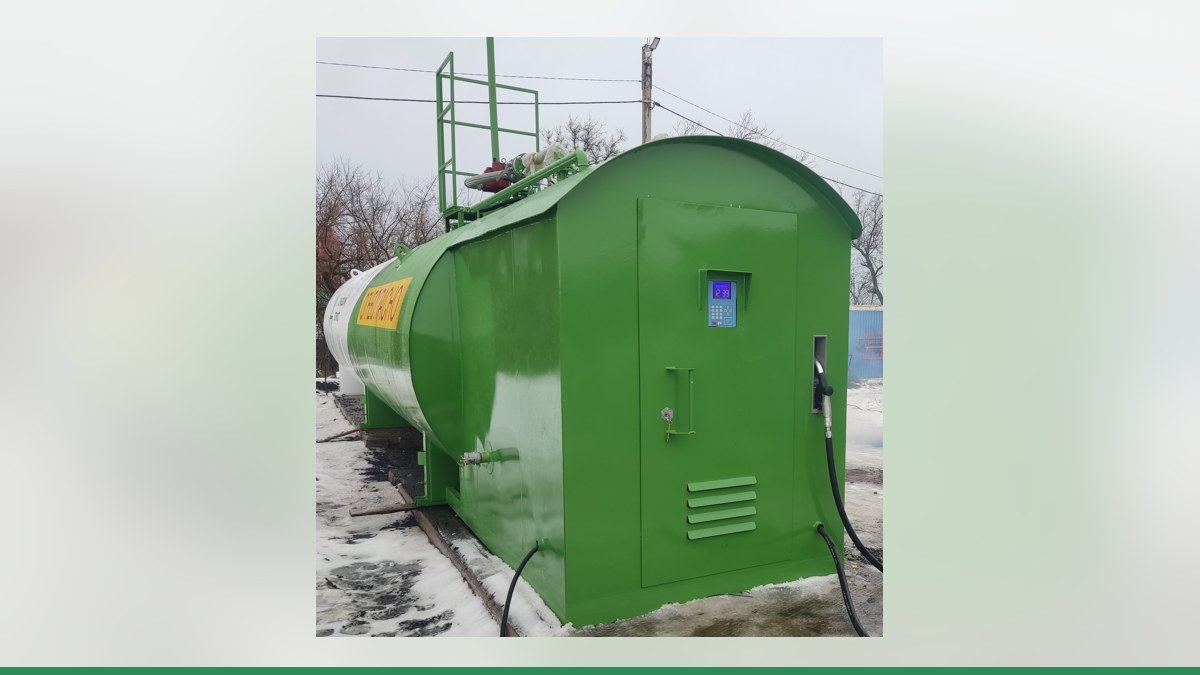

Колонка Топаз-110 или 111 может работать на мини-АЗС, КАЗС, МАЗС или ведомственной заправке как часть системы учёта топлива. При модернизации важно не только подключить пост к контроллеру, но и определить, кто будет считать литры и управлять наливом: электроника колонки или контроллер. От этого зависит выбор между связью по RS-485, прямым подключением и заменой платы управления.

Топаз-110 выпускается без насосного моноблока, Топаз-111 — с моноблоком. Серия 11х может быть одно- или двухсторонней, с трёхстрочной индикацией; предусмотрены исполнения на 50 или 80 л/мин. Эти различия важны при обследовании: схема для конкретного поста зависит от комплектации и установленной электроники.

Три варианта модернизации

Управление по RS-485 подходит для случая, когда сохраняется электроника колонки и она поддерживает нужный режим связи. Свою электронику Топаз использует для учёта литров, а «Квота» разрешает налив, задаёт дозу и получает результат заправки. Для взаимодействия используется протокол управления ТРК 2.0. Его нельзя считать тождественным протоколам других производителей.

Прямое подключение — другой способ. Здесь протоколы обмена с колонкой не используются: контроллер учитывает импульсы генератора, а насос и клапан включает через свои реле. Также учитывается сигнал датчика пистолета. Подключить конкретную Топаз-110/111 таким способом можно только после проверки доступных сигналов и электрических цепей. Само наличие RS-485 не означает, что колонка подходит для прямого подключения.

Замена платы управления рассматривается, если существующая электроника не подходит для выбранной схемы или её решено заменить. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор делают после осмотра колонки, а не только по названию модели.

Для учёта по RS-485 можно рассмотреть контроллер Квота-2 или контроллер Квота-3. По RS-485 Квота-2 управляет до двух постов, Квота-3 — до четырёх. Возможности конкретной конфигурации нужно оценивать с учётом других подключённых устройств и способа управления каждым постом.

При прямом подключении у Квоты-2 или Квоты-3 может быть один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. У Квоты-3 можно сочетать прямое подключение и управление другими постами по RS-485. Фактический вариант зависит от состава оборудования.

Что важно учесть до выбора

1. Уточнить исполнение колонки. Важно определить, Топаз-110 это или 111, одно- или двухстороннее исполнение, а также зафиксировать данные с шильдика.
2. Проверить установленную электронику. Название колонки само по себе не подтверждает, что конкретная плата поддерживает подходящий способ связи. Для выбора схемы нужны фотографии платы и её маркировки.
3. Не смешивать способы управления. При RS-485 колонка сохраняет собственную электронику для учёта литров. При прямом подключении Квота получает импульсы и управляет цепями через реле; протокол обмена с колонкой не применяется.
4. Учесть линию RS-485, если выбран этот вариант. Для линии используют витую пару, устройства соединяют цепочкой без ответвлений, на концах устанавливают терминирующие резисторы.
5. Решить, требуется ли замена платы. Если без неё нельзя реализовать выбранную схему, инженеры оценят возможность установки платы управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Владелец отправляет инженерам Гарвекс фотографии шильдика и платы колонки. По ним или по паспорту оборудования специалисты оценивают возможную схему. Гарантировать совместимость без такой проверки нельзя.
2. После выбора варианта определяют, какие соединения нужны: линия RS-485 либо сигналы генератора импульсов, насоса, клапана и датчика пистолета. Если требуется замена платы, её также подбирают по результатам осмотра.
3. В «Квоте» настраивают пост: задают способ управления, необходимые параметры прямого подключения либо адрес по RS-485. Настройку электроники Топаз выполняют по её документации; параметры протоколов здесь не приводятся.
4. Проводят пробный налив в мерник и проверяют корректность учёта. При необходимости корректируют коэффициент импульсов. Если проверка выявляет расхождение, его нужно устранить до штатной эксплуатации.
5. Подключают контроллер к связи и проверяют передачу заправок в облачный сервис АЗС-Онлайн. В сервисе можно вести учёт водителей, карт, лимитов и отчётов; при потере связи заправки хранятся в памяти контроллера и передаются позже.

Что выбрать для Топаз-110 / 111

Если плата колонки поддерживает нужный режим и её решено сохранить, рассматривают управление по RS-485. Если нужно передать подсчёт импульсов и управление насосом контроллеру, оценивают прямое подключение. Когда существующая электроника не подходит для задачи, инженеры могут проверить вариант с заменой платы.

В любом случае решение зависит от фактической комплектации Топаз-110/111 и установленной электроники. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.

Чтобы подобрать схему для своей мини-АЗС или ведомственной заправки, отправьте инженерам Гарвекс фото шильдика и платы колонки. Это поможет определить, стоит ли сохранять связь по RS-485, рассматривать прямое подключение или начинать с замены электроники.
