Топаз-272 — колонка серии 2хх со встроенным терминалом самообслуживания. В ней предусмотрены сенсорный монитор 17 дюймов, купюроприёмник, карт-ридер, считыватели Em-Marine и штрих-кода, принтер квитанций и GSM-модем. Колонка может работать автономно или под управлением ПО «Топаз-АЗС», а связь с системой управления осуществляется по RS-485 с протоколом «Топаз». При модернизации важно заранее определить, нужно ли сохранить штатную электронику и работу встроенного терминала или требуется заменить плату управления.
Сначала определите задачу модернизации

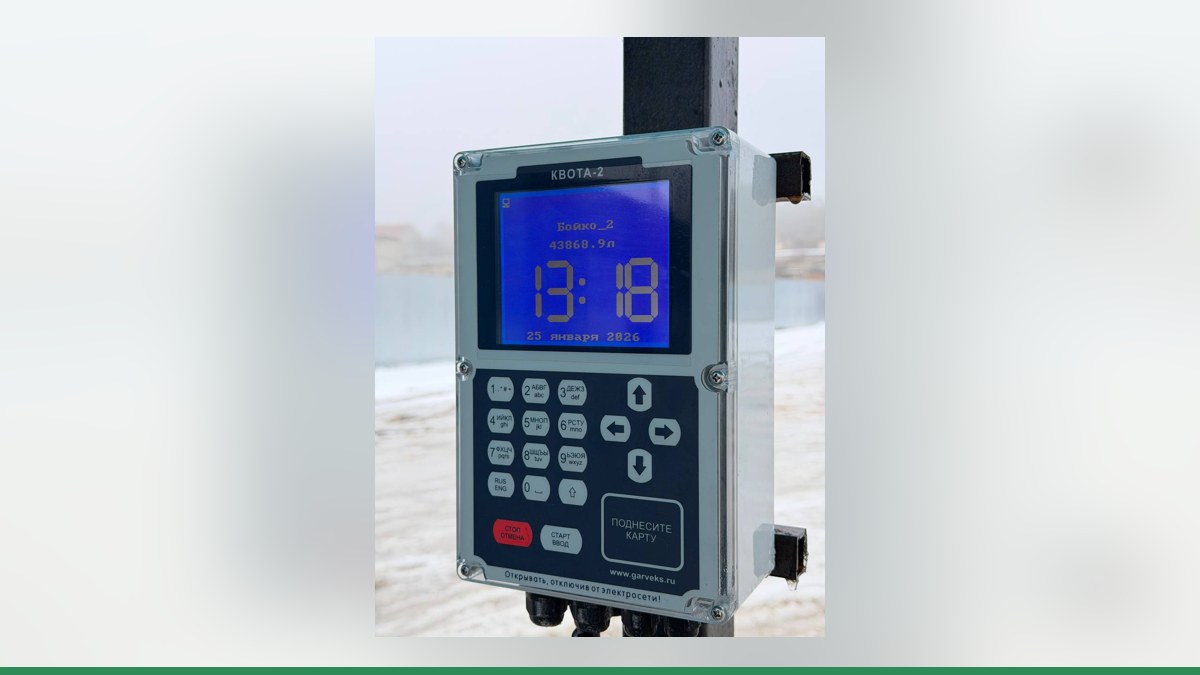

Для ведомственной заправки обычно важно связать выдачу топлива с учётом по водителям, картам или лимитам. При этом сам терминал Топаз-272 и контроллер учёта топлива решают разные задачи: терминал встроен в колонку, а контроллер «Квота» управляет выдачей и передаёт данные заправок в АЗС-Онлайн.
До выбора схемы стоит выяснить:
- какая электроника установлена и в каком состоянии она находится;
- требуется ли сохранить работу колонки с ПО «Топаз-АЗС» и встроенным терминалом;
- есть ли на объекте контроллер учёта и сколько постов нужно подключить;
- требуется ли только передавать заправки в систему учёта или менять принцип управления колонкой.
Эти вопросы особенно важны, если рассматривается замена платы: возможность сохранить функции конкретной колонки и терминала нельзя определить только по названию модели.
Варианты подключения к контроллеру
Управлять колонкой можно двумя способами: через её собственную электронику по RS-485 или прямым подключением к контроллеру — по проводам от исполнительных устройств и генератора импульсов. Если существующая электроника устарела или не подходит для задачи, отдельно рассматривают замену платы управления ТРК.
| Вариант | Как устроено управление | Что важно учесть |
|---|---|---|
| RS-485 | Электроника колонки считает литры; «Квота» разрешает налив, задаёт дозу и получает результат | Используется протокол «Топаз». Нужно проверить модель установленной платы и схему связи |
| Прямое подключение | «Квота» считает импульсы, включает насос и клапаны через реле, контролирует датчик пистолета | Протоколы не используются. Нужны подключения к генератору импульсов и цепям управления |
| Замена платы | Вместо штатной электроники устанавливается плата управления ТРК Гарвекс | Подбор выполняется после осмотра колонки; отдельно оценивают работу встроенного терминала |
Подключение по RS-485
Если электроника Топаз-272 исправна и подходящий вариант управления подтверждён, колонку можно подключить к «Квоте» по RS-485. При таком способе литры считает электроника самой колонки. «Квота» передаёт команду на выдачу, задаёт дозу и получает результат заправки. Для Квоты-2 управление по RS-485 предусмотрено до двух постов.
На линии RS-485 используют витую пару; устройства подключают цепочкой, без ответвлений, а на концах устанавливают терминирующие резисторы. Настройки и адресацию оборудования проверяют при подготовке системы. Параметры обмена для подключения в статье не приводятся: важно согласовать оборудование по интерфейсу и протоколу, не смешивая протоколы разных производителей.
Подробнее о возможностях можно узнать на странице контроллера Квота-2.
Прямое подключение и замена электроники
При прямом подключении электроника колонки не управляет наливом: импульсы генератора учитывает «Квота», а насос и клапаны контролируются её реле. Также подключается датчик пистолета. Для такого способа протоколы связи не нужны.
На один контроллер Квота-2 можно подключить один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Подходит ли эта схема для конкретного Топаз-272, заранее утверждать нельзя: это зависит от установленной платы, проводки и доступности нужных цепей.
Если электроника колонки устарела или не подходит для выбранной схемы, инженеры могут рассмотреть замену на плату управления ТРК Гарвекс. После замены нужно отдельно проверить, как сохраняются функции ТРК и встроенного терминала. Решение принимают по осмотру колонки или по паспорту и фотографиям платы.
Как подключить и настроить учёт
Чтобы выбрать схему без предположений о совместимости, подготовьте данные о колонке и пройдите основные этапы:
- Сфотографируйте шильдик и плату. Нужны чёткие снимки маркировки и самой электроники. Если доступен паспорт колонки, приложите его.
- Передайте материалы инженерам Гарвекс. По фото или паспорту они оценят вариант подключения: RS-485, прямую схему или замену платы. Совместимость подтверждается после изучения оборудования.
- Настройте пост в «Квоте». В зависимости от выбранной схемы задают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета либо адрес по RS-485.
- Выполните пробный налив. Количество топлива проверяют в мернике; при необходимости корректируют коэффициент импульсов.
- Проверьте передачу данных. После подключения связи убедитесь, что заправки поступают в облачный сервис АЗС-Онлайн. В сервисе можно вести водителей, карты, лимиты и отчёты.
- Уточните требования к поверке. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
Какой вариант выбрать
Если электроника Топаз-272 исправна и связь по RS-485 подходит для задачи, логично сначала рассмотреть управление без замены платы. Прямое подключение может быть вариантом, когда нужно управлять исполнительными цепями через «Квоту», но его возможность зависит от устройства колонки. Замену электроники рассматривают, если штатная плата устарела или не подходит; при этом отдельно проверяют, как изменение затронет встроенный терминал самообслуживания.
Для подбора схемы отправьте инженерам Гарвекс фото шильдика и платы колонки либо паспорт Топаз-272. Это позволит оценить подключение до начала работ и определить, что потребуется для учёта заправок.
