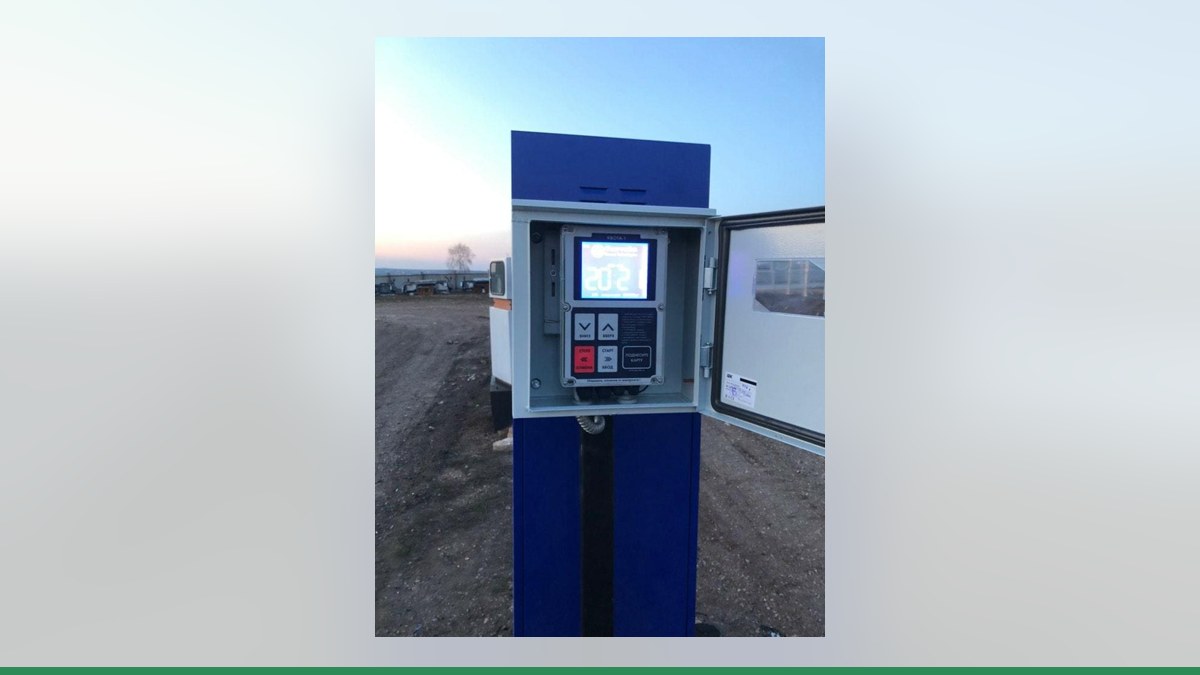

Модернизация Топаз-2хх: подключение к Квоте или замена платы управления

Владелец ведомственной заправки или мини-АЗС может столкнуться с задачей подключить колонку Топаз-2хх к контроллеру учёта топлива либо обновить её электронику. Здесь важно не смешивать разные варианты: при подключении по RS-485 колонка работает со своей электроникой, а при прямом подключении контроллер считает импульсы и управляет исполнительными устройствами. Третий путь — замена платы управления. Подходящий вариант инженеры Гарвекс определяют по фактической комплектации колонки и её документации.

Что важно знать о Топаз-2хх

Серия включает модели 210/211, 220/221, 230/231 и 240/241. В зависимости от исполнения колонка может работать с одним–четырьмя видами топлива, обслуживать одну или две стороны и иметь трёхстрочную индикацию — ЖКИ или СДИ. Указанная производительность — 50 или 80 л/мин. Исполнения 2х0 поставляются без насосного моноблока, а 2х1 — с моноблоком. Также возможны комплектации с частотным преобразователем, отбором паров, мини-компьютером и считывателем карт.

В этой серии предусмотрено управление по RS-485, электронный суммарный счётчик, а заявленная погрешность составляет ±0,25 %. Но одного совпадения интерфейса недостаточно, чтобы выбрать способ интеграции: нужно выяснить, какая электроника установлена в конкретной колонке, и проверить её поддержку.

Три варианта модернизации

Прямое подключение и связь по RS-485 — разные способы работы. При первом «Квота» получает импульсы и включает оборудование через реле; при втором колонка сама управляет наливом и передаёт результат контроллеру. Нельзя считать протоколы разных производителей взаимозаменяемыми только потому, что используется интерфейс RS-485.

Для работы с колонками по RS-485 подбирают контроллер и проверяют настройки линии. Например, контроллер Квота-2 и контроллер Квота-3 имеют разные возможности подключения и комплектации. Если рассматривается замена электроники, характеристики платы управления ТРК Гарвекс нужно сопоставить с устройством конкретной колонки.

Что проверить до выбора схемы

Подготовьте данные о колонке и её электронике. Для первичной оценки пригодятся:

• модель и исполнение — например, 210/211 или 240/241;
• фото шильдика и установленной платы;
• паспорт или руководство колонки, если они сохранились;
• сведения о числе рукавов и используемых сторонах;
• информация о подключённых насосах, клапанах, генераторе импульсов и датчике пистолета;
• данные о том, ведётся ли сейчас учёт через отдельную систему.

У моделей одной серии может различаться комплектация. Поэтому нельзя заранее обещать совместимость, исходя только из названия колонки или наличия разъёма RS-485. Схему подключения инженеры Гарвекс подбирают после осмотра колонки либо по паспорту и фотографиям платы.

Подключение по RS-485

При таком варианте электроника Топаз остаётся ответственной за подсчёт литров и работу колонки. «Квота» связывается с ней по RS-485, разрешает отпуск топлива, задаёт дозу и получает данные о заправке. Возможность такого подключения проверяют по модели установленной платы и её режиму работы.

При монтаже линии RS-485 используют витую пару, устройства соединяют цепочкой без ответвлений, а на концах линии устанавливают терминирующие резисторы. Конкретную схему и настройки оборудования уточняют при подборе решения.

Прямое подключение и замена платы

При прямом подключении протоколы обмена не применяются: нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. «Квота» считает импульсы по заданному коэффициенту и останавливает насос, если импульсы пропадают. Для полноценного поста учитывают конфигурацию счётчика импульсов и наличие клапана снижения расхода; допустимая схема зависит от контроллера и оборудования колонки.

Если выбирают замену платы, заранее оценивают, как новая электроника будет связана с насосом, клапанами, генераторами импульсов, дисплеем и кнопками. Это не означает автоматической совместимости с любой колонкой Топаз-2хх: решение принимают после проверки фактической конструкции.

Как подключить и настроить учёт

1. Передайте сведения о колонке. Отправьте инженерам Гарвекс фото шильдика и платы, а при наличии — паспорт или руководство. По этим материалам определят, что можно рассматривать: RS-485, прямое подключение или замену платы.
2. Согласуйте схему и контроллер. Нужно учесть число постов, состав оборудования колонки и способ связи. Для прямой схемы проверяют импульсные и релейные подключения; для RS-485 — возможность связи с установленной электроникой.
3. Настройте пост в «Квоте». В зависимости от выбранного варианта задают параметры поста, коэффициент импульсов, насос, клапан и датчик пистолета либо адрес колонки по RS-485.
4. Проведите пробный налив. Результат проверяют мерником. При необходимости корректируют коэффициент импульсов, чтобы учёт соответствовал фактическому отпуску топлива.
5. Проверьте передачу данных. После настройки связи убедитесь, что заправки поступают в сервис АЗС-Онлайн. Там можно вести лимиты водителей и групп, авторизацию по картам или пин-кодам и просматривать отчёты. Если связь временно пропадает, данные сохраняются в памяти контроллера и передаются позже.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров.

Как выбрать подходящий вариант

Если электроника Топаз поддерживает нужный режим связи и её состояние устраивает владельца, первым вариантом для проверки может быть RS-485. Если выбранная схема предполагает, что считать импульсы и управлять оборудованием будет контроллер, рассматривают прямое подключение. Когда прежняя электроника не подходит, оценивают возможность установки другой платы управления.

До осмотра нельзя достоверно выбрать схему только по обозначению модели. Чтобы инженеры Гарвекс могли подобрать вариант для Топаз-2хх, отправьте им фото шильдика и платы колонки, а также приложите паспорт, если он есть.
