Топаз-420 / 421 серии 42х на мини-АЗС: учёт через АЗС-Онлайн

На мини-АЗС, КАЗС или ведомственной заправке колонка Топаз-420 или 421 может работать в составе системы учёта топлива: водитель авторизуется, контроллер разрешает налив, а данные о заправке передаются в АЗС-Онлайн. Для этого используют контроллер Квота. Но схему нельзя выбирать только по названию модели: необходимо проверить электронику и доступные подключения конкретной колонки.

Что важно знать о Топаз-420 и 421

Модели входят в серию 42х: Топаз-420 выпускается без насосного моноблока, а у Топаз-421 моноблок установлен. Для серии предусмотрены отдельный насосный моноблок на каждый рукав и всасывающая гидравлика. Исполнения 420М и 421М имеют боковое крепление рукава. Расход может составлять 50 или 80 л/мин; предусмотрены электронная юстировка и электронный суммарный счётчик.

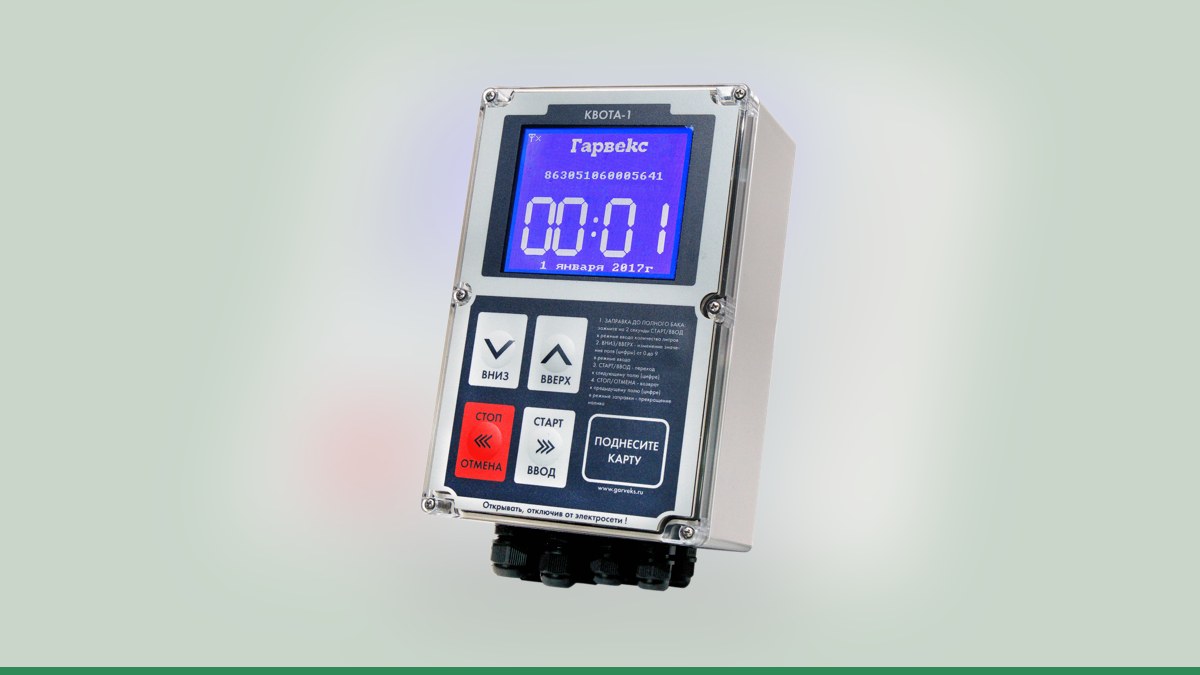

На колонках с электроникой «Топаз» наливом управляет электроника колонки: она считает объём и показывает его на табло. Контроллер Квота может работать с такой колонкой по RS-485: разрешать выдачу, задавать дозу и получать результат заправки. Дальше Квота передаёт операцию в облачный сервис.

Важно различать колонку и систему учёта. Сам факт, что на корпусе указана модель 420 или 421, ещё не подтверждает, какая именно электроника установлена и каким способом её можно связать с контроллером. Схему подключения инженеры Гарвекс определяют после осмотра колонки или по паспорту и фотографиям платы.

Как передаются данные в АЗС-Онлайн

В системе Квота отвечает за авторизацию водителя и управление выдачей, а колонка со своей электроникой — за измерение отпущенного топлива. После завершения налива контроллер получает данные и отправляет операцию в сервис АЗС-Онлайн.

В сервисе можно вести лимиты для водителей и групп, использовать карты или PIN-коды, просматривать отчёты и контролировать заправки в реальном времени. Доступны удалённый запуск колонки, контроль резервуаров и интеграция с 1С. Контроллер передаёт данные через GSM или проводную сеть. Если связь временно пропадёт, заправки сохраняются в памяти Квоты и отправляются на сервер после восстановления соединения.

Для управления по RS-485 у Топаз должна быть своя электроника. Само название интерфейса не означает, что протоколы разных производителей одинаковы: возможность связи и настройки адреса проверяют для конкретной платы и поста. В линии RS-485 устройства подключают цепочкой, без ответвлений; на её концах устанавливают терминирующие резисторы.

Варианты подключения

Инженеры рассматривают способ управления с учётом платы, сигналов и схемы колонки. Возможны три направления:

При прямом подключении протоколы не используются: нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Контроллер учитывает импульсы, а коэффициент пересчёта в литры настраивают при вводе в работу. Это не то же самое, что управление по RS-485: в последнем случае литры считает электроника колонки.

Ограничения по числу постов и доступным функциям зависят от модели контроллера и способа подключения. Например, контроллер Квота-2 управляет по RS-485 до двух постов. У контроллера Квота-3 по RS-485 — до четырёх. Возможность управлять конкретной колонкой серии 42х по этой линии нужно подтвердить до подключения.

Как подключить и настроить учёт

1. Соберите данные о колонке. Сфотографируйте шильдик и плату, подготовьте паспорт, если он есть. Укажите, 420 это или 421, сколько рукавов нужно подключить и как устроена заправочная точка.
2. Передайте материалы инженерам Гарвекс. По фото платы или паспорту они проверят доступные варианты и предложат схему подключения. До этой проверки не стоит считать совместимость гарантированной.
3. Настройте пост в Квоте. Для RS-485 задают необходимые параметры поста и адрес. Для прямого подключения настраивают тип поста, коэффициент импульсов, насос, клапан и датчик пистолета — если такой способ подходит для колонки.
4. Проведите пробный налив. Проверяют работу выдачи и соответствие учёта контрольному объёму в мернике; при необходимости корректируют коэффициент.
5. Проверьте передачу операций. После подключения сети убеждаются, что заправки появляются в АЗС-Онлайн. Затем заводят водителей, карты, лимиты и настраивают отчёты.

Если на объекте несколько колонок, заранее согласуйте схему для каждого поста. Настройки и доступные сигналы могут различаться даже при одинаковом обозначении модели.

Поверка после изменений

Если вмешательство в электронику колонки влияет на учёт, нужна поверка — уточните у инженеров.

Итог

Топаз-420 и 421 серии 42х можно включить в систему учёта с Квотой и АЗС-Онлайн, если подтверждена подходящая схема управления. При RS-485 объём считает электроника колонки; при прямом подключении Квота учитывает импульсы и управляет исполнительными цепями. Выбор зависит от установленной платы и конкретного исполнения.

Чтобы подобрать вариант для вашей мини-АЗС или ведомственной заправки, отправьте инженерам Гарвекс фото шильдика и платы колонки. По этим материалам они определят, какие подключения стоит проверить и как организовать передачу заправок в АЗС-Онлайн.
