На ведомственных заправках, мини-АЗС и КАЗС нередко можно встретить колонки с электроникой «Топаз». Одна из распространённых моделей — Топаз-511-11-1000/06 с отсчётным устройством 106Т1. При модернизации такой колонки встаёт вопрос: как подключить её к современной системе учёта топлива так, чтобы вести контроль за заправками, авторизовать водителей и передавать данные на сервер? Расскажем об устройстве этой колонки и о том, как она работает в связке с контроллером «Квота» производства «Гарвекс».

Устройство колонки Топаз-511-11-1000/06

Модель Топаз-511-11-1000/06 — это однотопливная всасывающая колонка с отсчётным устройством Топаз-106Т1 и светодиодной индикацией (СДИ). Конструктивно она собрана на базе моноблока с четырёхцилиндровым измерителем объёма и генератором импульсов. Устройство 106Т1 принимает импульсы от датчика расхода топлива (ДРТ) и выводит дозу на табло. Дискретность ДРТ и выходных импульсов задаётся параметром — может быть настроена как 0,01 л/имп, так и 1,0 л/имп.

Электроника колонки

Внутри колонки установлен блок управления производства «Топаз». Это может быть блок 306БУ5 или его аналоги. Он выполняет ключевые функции: - управляет магнитным пускателем насоса и клапанами (отсечным и снижения расхода); - считает импульсы датчика расхода (одноканального или двухканального); - выводит дозу на табло и ведёт электронный и электромеханический суммарные счётчики; - получает сигнал от датчика снятого пистолета.

Блок может работать в одном из трёх режимов: интерфейсном (по RS-485), импульсном и ручном. Для подключения к контроллеру «Квота» нас интересует интерфейсный режим.

Связь по RS-485

Для обмена данными колонка использует интерфейс RS-485 и протокол «версия 2.0», разработанный компанией «Топаз-электро». Этот протокол исторически является основным для колонок с электроникой «Топаз» и поддерживается многими системами управления АЗС.

Каждый рукав (пост) колонки имеет сетевой адрес в диапазоне 1–225. Адреса должны быть уникальными в пределах всей АЗС — повторение недопустимо.

Способы управления колонкой от «Квоты»

Контроллеры учёта топлива «Квота» («Гарвекс») могут работать с колонками двумя принципиально разными способами. Выбор зависит от того, есть ли у колонки собственная электроника и какой интерфейс она поддерживает.

Для Топаз-511-11-1000/06, оснащённой блоком управления «Топаз» с интерфейсом RS-485, логично использовать второй способ — управление по RS-485. При этом: - литры считает сама колонка (её электроника); - «Квота» авторизует водителя (по карте или пин-коду), задаёт дозу и получает результат заправки; - данные о каждой операции передаются в облачный сервис АЗС-Онлайн.

Что потребуется для подключения по RS-485

Линия RS-485 строится на витой паре. Устройства подключаются цепочкой (без ответвлений), на концах линии обязательно устанавливаются терминирующие резисторы. В контроллере «Квота» в настройках поста выбирается тип «RS-485» и указывается адрес рукава колонки. Протокол обмена — «Топаз версия 2.0» (он уже предустановлен в контроллере). Дополнительно ничего настраивать не нужно.

Как подключить и настроить учёт: пошаговый план

Процесс интеграции колонки Топаз-511-11-1000/06 с «Квотой» и облачным сервисом состоит из нескольких этапов.

Шаг 1. Отправка данных инженерам «Гарвекс»

Первый и самый важный шаг — прислать фото шильдика колонки и фотографию платы электроники (блока управления) инженерам «Гарвекс». Они проверят совместимость, уточнят модель блока, адресацию и версию протокола, после чего предложат конкретную схему подключения. Ни в коем случае не пытайтесь подключиться «наугад» — неправильное соединение может вывести электронику из строя.

Шаг 2. Монтаж линии RS-485

Проложите витую пару от контроллера «Квота» до колонки или до места установки блока управления. Подключите провода к клеммам A и B (иногда обозначаются как «+» и «–»). Установите терминирующие резисторы (обычно 120 Ом) на обоих концах линии. Если в линии несколько колонок, они должны быть соединены последовательно, без «звёзд».

Шаг 3. Настройка контроллера «Квота»

В меню контроллера (модель выбирается под количество постов) задайте: - тип поста — RS-485; - сетевой адрес рукава (должен совпадать с адресом, настроенным в блоке колонки); - протокол — «Топаз версия 2.0».

Скорость обмена и другие параметры протокола устанавливаются автоматически.

Шаг 4. Пробный налив и проверка точности

Заправьте мерник известного объёма. Сравните показания колонки и отображаемую дозу в «Квоте». Если расхождение превышает допустимую погрешность, потребуется корректировка коэффициента импульсов в электронике колонки (эту операцию выполняет сервисная служба «Топаз» или «Гарвекс» с использованием пароля юстировки). После вмешательства в электронику, влияющую на учёт, необходима поверка — уточните порядок у инженеров «Гарвекс».

Шаг 5. Подключение к облачному сервису

Настройте канал связи: GSM (через SIM-карту) или проводную сеть (Ethernet) — в зависимости от модели контроллера. Убедитесь, что данные о заправках передаются в АЗС-Онлайн. Если связь временно отсутствует, операции сохраняются в памяти контроллера и уходят на сервер при восстановлении соединения.

Шаг 6. Заведение пользователей и лимитов

В личном кабинете АЗС-Онлайн заведите водителей, добавьте карты доступа или пин-коды, установите лимиты топлива на водителя и группы. Настройте отчёты — они будут формироваться автоматически в реальном времени. При необходимости настройте интеграцию с 1С и системами мониторинга транспорта.

Вывод

Колонка Топаз-511-11-1000/06 с отсчётным устройством 106Т1 и электроникой «Топаз» успешно подключается к контроллеру учёта топлива «Квота» по интерфейсу RS-485. Такой вариант позволяет полностью сохранить штатную электронику колонки, при этом получить современный инструмент учёта, авторизации и удалённого контроля — всё это даёт связка «Квота» + АЗС-Онлайн.

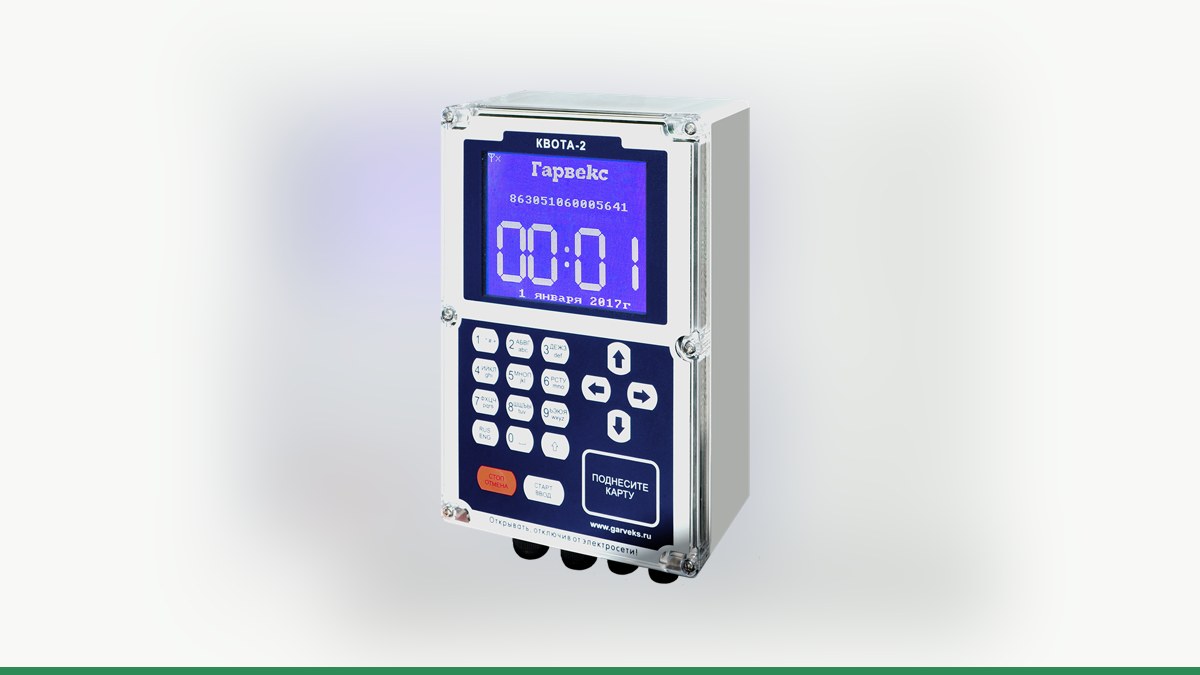

Чтобы начать — пришлите инженерам «Гарвекс» фото шильдика и платы вашей колонки. Они подберут схему подключения, помогут с настройкой и дадут рекомендации по вводу в эксплуатацию. Переходите на страницу контроллера Квота-2 или Квота-3, узнайте подробности о сервисе АЗС-Онлайн и свяжитесь с нами через контакты.
