Топаз-610 и 611 серии 6 могут работать в составе ведомственной заправки вместе с контроллером учёта топлива «Квота». В такой схеме колонка со своей электроникой считает отпущенные литры, а контроллер разрешает заправку, задаёт дозу и передаёт данные о ней в систему учёта. Чтобы подобрать подключение, важно установить исполнение колонки и проверить её электронику: одного названия модели для этого недостаточно.
Устройство и особенности Топаз-610 / 611
Это компактные колонки серии 6. Модель 610 выпускается без моноблока, а 611 — с моноблоком. Колонка может быть одно- или двухсторонней, с ЖКИ- или СДИ-индикацией. Для серии указаны варианты производительности 50 или 80 л/мин и относительная погрешность ±0,25 %.
В колонке с электроникой «Топаз» управляющий блок включает насос и клапаны, получает сигналы датчика расхода, отображает дозу и ведёт суммарные счётчики. Для оператора важно, что учёт литров в схеме по RS-485 ведёт именно электроника ТРК, а не контроллер «Квота».
Основные данные серии 6:
- габариты — 600 × 1445 × 460 мм;
- масса исполнения с производительностью 50 л/мин — 110 кг;
- питание — 220/380 В;
- установленная мощность привода — 0,75 кВт;
- рабочая температура — от −40 до +50 °C;
- управление — по RS-485, протокол ТРК 2.0.
Фактическое исполнение, интерфейс и состояние платы перед подключением проверяют по шильдику, паспорту и осмотру колонки.
Как устроен учёт по RS-485

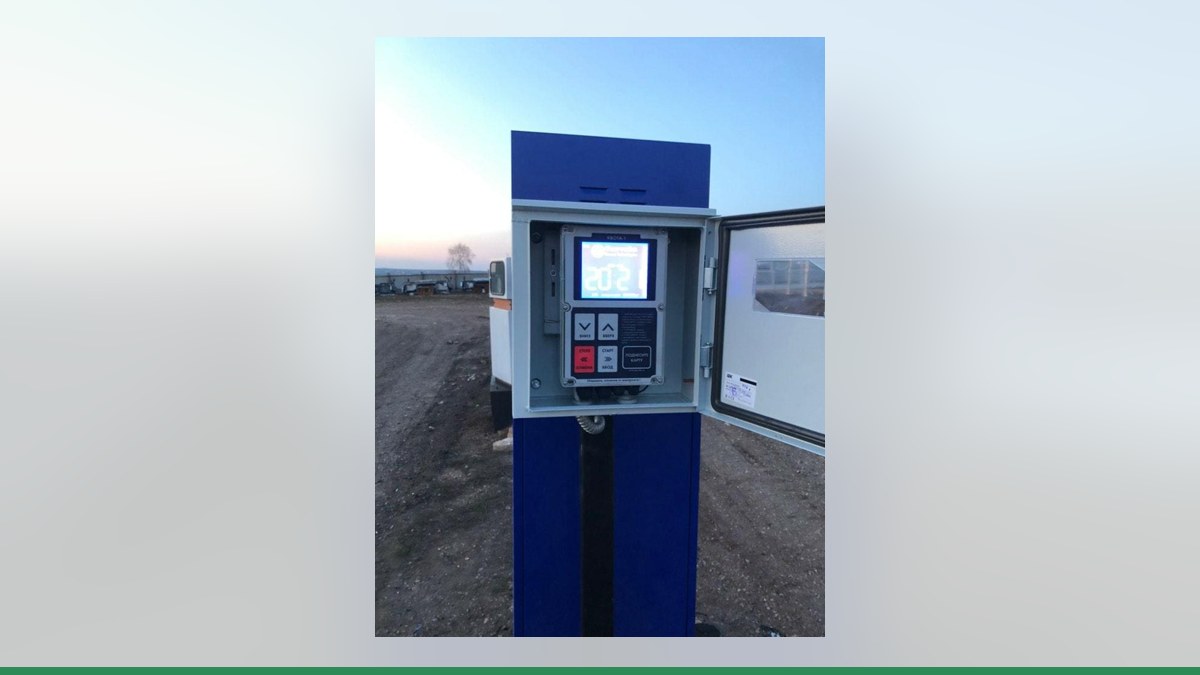

При подключении по RS-485 колонка сохраняет собственную электронику и самостоятельно измеряет объём топлива. Контроллер «Квота» получает от неё результат заправки, разрешает налив и задаёт дозу. После этого данные можно передавать в облачный сервис АЗС-Онлайн.
Для обмена между устройствами важны не только провода, но и настройки колонки: в частности, сетевые адреса рукавов. По данным для электроники «Топаз», каждому рукаву назначается адрес от 1 до 225; адреса должны быть сквозными в пределах АЗС и не повторяться. Настройку и схему подключения нужно сверять с документацией конкретного блока.
Линию RS-485 прокладывают витой парой: устройства соединяют цепочкой, без ответвлений, а на концах линии устанавливают терминирующие резисторы. К одному интерфейсу контроллера нельзя без проверки подключать устройства разных типов — требования к составу линии уточняют по документации «Квоты» и подключаемого оборудования.
Чем отличаются варианты подключения
| Вариант | Как ведётся учёт | Что делает «Квота» | Когда рассматривать |
|---|---|---|---|
| По RS-485 | Литры считает электроника колонки | Разрешает налив, задаёт дозу, получает результат | Для колонки с собственной электроникой и поддержкой нужного обмена |
| Прямое подключение | «Квота» считает импульсы генератора колонки | Управляет насосом и клапаном через реле, контролирует датчик пистолета | Когда инженеры подтвердили подходящую схему по плате и документации |
При прямом подключении протоколы обмена не используются: нужны сигналы импульсов и проводные цепи управления. Для Топаз-610/611 нельзя выбирать этот вариант только по названию модели: возможность такой схемы должна быть подтверждена отдельно. Это не то же самое, что управление колонкой по RS-485.
Контроллеры Квота-2 и Квота-3 поддерживают подключение сторонних ТРК по RS-485; возможности по числу постов зависят от модели контроллера и общей конфигурации объекта. Если требуется передавать заправки и вести лимиты в облаке, данные от контроллера могут поступать в сервис АЗС-Онлайн.
Как подключить и настроить учёт
- Определить исполнение колонки. Зафиксировать модель 610 или 611, число сторон и рукавов, тип индикации, данные шильдика и установленную электронику. Сфотографировать плату так, чтобы были видны маркировка и клеммы.
- Проверить возможность связи. Инженеры «Гарвекс» по паспорту, фотографиям или осмотру определяют, подходит ли подключение по RS-485 и какая схема нужна для конкретной платы. Совместимость заранее не предполагают только по названию ТРК.
- Подготовить линию. Проверить прокладку витой пары, соединение устройств цепочкой и наличие терминирующих резисторов на концах. Монтаж выполняют с учётом документации оборудования и требований безопасности.
- Настроить пост в «Квоте». Указывают тип подключения и необходимые параметры поста; для RS-485 проверяют адрес колонки и рукавов. Параметры линии и настройки обмена берут из документации, не подбирают наугад.
- Провести пробный налив. Проверить разрешение заправки, останов по заданной дозе и передачу результата. Затем убедиться, что операция отображается в учёте. При выявлении расхождений работу останавливают и выясняют причину, не корректируя настройки без проверки.
- Проверить передачу данных. Если объект использует облачный сервис, подтвердить, что заправки поступают в АЗС-Онлайн. При временном отсутствии связи операции сохраняются в памяти контроллера и передаются позднее.
Что подготовить владельцу или механику
Для предварительной оценки инженерам пригодятся фотографии шильдика и платы, паспорт колонки, сведения о числе постов и схема существующей линии. Также полезно сообщить, установлен ли на объекте контроллер «Квота» и какие ещё устройства подключены к его интерфейсу RS-485.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров «Гарвекс».
Итог
Топаз-610 и 611 серии 6 отличаются наличием моноблока, но подключение к контроллеру определяют по установленной электронике и документации. Для обмена по RS-485 колонка считает литры своей электроникой, а «Квота» управляет разрешением и дозой и передаёт данные в учётную систему. Чтобы подобрать схему без догадок, отправьте инженерам «Гарвекс» фото шильдика и платы колонки.
