Как подключить учёт топлива на колонке с электроникой «Топаз»

Колонки с электроникой «Топаз» — один из наиболее распространённых типов оборудования на ведомственных и мини-АЗС. Они устанавливаются на колонках от различных производителей и отличаются разнообразием моделей и протоколов связи. При этом электроника «Топаз» не входит в линейку Гарвекс, однако может быть интегрирована в систему учёта топлива на контроллерах «Квота». Для владельцев и механиков, работающих с такими колонками, важно понимать, как правильно подключить учёт топлива и настроить его для работы в системе «АЗС-Онлайн».

Колонки с электроникой «Топаз» включают в себя блоки управления (например, 306БУ5), отсчётные устройства (106Т, 106К), пульты (серия 103) и блоки сопряжения (133-4-4М, 306БС/07). Блок управления отвечает за управление насосом, клапанами отсечки и снижения, а также за подсчёт импульсов датчика расхода топлива. Число импульсов на литр задаётся параметром в настройках. Датчик снятого пистолета передаёт сигнал, что позволяет системе определять момент начала и окончания налива. Режимы работы блока включают интерфейсный (по RS-485), импульсный и ручной. Связь осуществляется по протоколу RS-485 со скоростью 4800 бит/с. Основной протокол обмена данными — «Топаз-2.0» (или АЗТ 2.0), который исторически используется в большинстве систем. Также возможен переход на собственный протокол «Топаз», который активируется параметром.

Для подключения колонки с электроникой «Топаз» к контроллеру учёта «Квота» необходимо учитывать несколько ключевых моментов. Во-первых, каждый рукав в сети должен иметь уникальный сетевой адрес от 1 до 225 — повторение адресов запрещено. Во-вторых, при подключении через RS-485 важно соблюдать технические требования: витая пара не ниже 5 категории, линия должна быть цепочкой без ответвлений, с терминирующими резисторами на концах. В-третьих, контроллер «Квота» поддерживает два типа подключения постов: прямое и удалённое.

Варианты подключения постов в контроллере «Квота»:

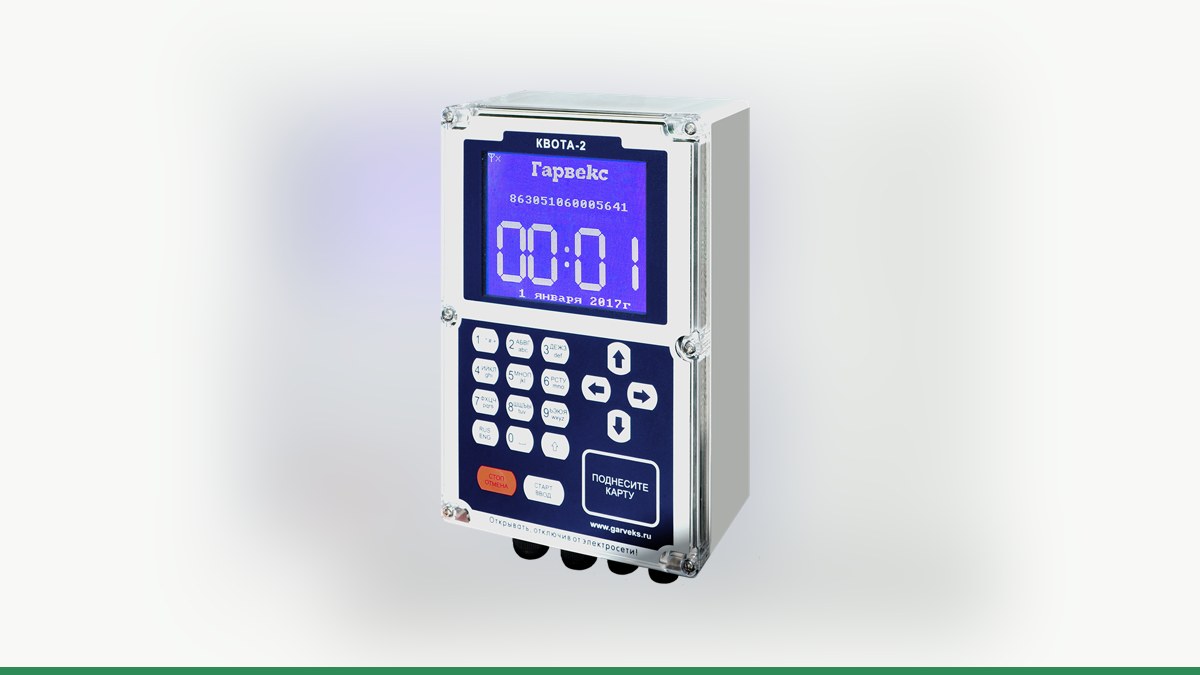

Контроллер «Квота» может работать как ведомой по RS-485 (скорость 19200 бит/с), понимая протоколы «Квота485» и «Топаз 2.0». Это позволяет запускать заправки с внешних систем управления, если они поддерживают протокол АЗТ 2.0. При этом подключение к колонке с электроникой «Топаз» требует индивидуальной настройки — схема зависит от модели колонки, её электроники и параметров подключения.

Как подключить и настроить учёт

1. Подготовьте технические документы — у вас должен быть паспорт колонки или фото её электронной платы. Это необходимо для точного определения схемы подключения.

2. Отправьте фото шильдика и платы колонки — инженеры Гарвекс проведут анализ и подберут подходящую схему подключения по протоколу и адресации.

3. Настройте пост в контроллере «Квота» — в меню выберите тип подключения (прямое или удалённое), задайте коэффициент импульсов на литр, укажите адрес поста (от 1 до 225), выберите тип датчика пистолета (НЗ или НО), включите реле насоса и клапана.

4. Проведите пробный налив — выполните заправку в мерник, проверьте, как работает учёт. При необходимости введите корректировку коэффициента импульсов.

5. Подключите связь — установите GSM-модуль или проводную сеть. Убедитесь, что данные с поста поступают в систему «АЗС-Онлайн».

6. Настройте систему «АЗС-Онлайн» — добавьте водителей по картам или пин-кодам, задайте лимиты топлива, включите отчёты в реальном времени. Интеграция с 1С возможна через API.

7. Проверьте работу системы — запустите тестовые заправки, убедитесь, что данные передаются в облако и отображаются в отчётах.

Важно помнить: при любом вмешательстве в электронику колонки, влияющей на учёт топлива, требуется поверка системы — уточните это у инженеров Гарвекс после работ. Поверка обеспечивает точность учёта и соответствует требованиям нормативных актов.

Если у вас есть колонка с электроникой «Топаз», и вы хотите интегрировать её в систему учёта топлива, начните с отправки фото шильдика и платы колонки на официальный сайт Гарвекс. Инженеры проведут анализ и подберут схему подключения, соответствующую вашей технике.
