ТРК «Нара» в составе КАЗС и МАЗС: автоматизация выдачи и учёта топлива

ТРК «Нара» можно встроить в систему автоматизированной выдачи топлива на КАЗС, МАЗС или ведомственной заправке. Но способ подключения зависит от установленной в колонке электроники: она может работать по RS-485 или выдавать импульсный сигнал, а у некоторых исполнений отсчётное устройство не имеет интерфейса. Поэтому начинать автоматизацию стоит не с выбора схемы «по названию колонки», а с осмотра конкретного оборудования.

В линейке «Нара» есть разные исполнения: например, «Нара 28», «Нара 5012» и «Нара 5027» (5127–5427), «Нара 7021», а также газовая «Нара LPG 1000». Конструкция и оснащение зависят от модели и установленной электроники. Для подключения контроллера важно выяснить, какие сигналы доступны на конкретной колонке и как устроена её система управления.

Какие задачи решает автоматизация

Система учёта позволяет управлять выдачей топлива, связывать заправки с водителями и контролировать операции. Контроллер «Квота» может работать с колонкой напрямую — по импульсам и через реле — либо обмениваться командами с её электроникой по RS-485. Если существующая электроника не подходит, рассматривают замену платы.

Это разные схемы, и смешивать их не следует. При прямом подключении протоколы не используются: контроллер считает импульсы и управляет оборудованием через реле. При управлении по RS-485 колонка работает со своей электроникой, которая сама рассчитывает объём; совместимость интерфейса проверяют отдельно.

Варианты подключения ТРК «Нара»

Прямое подключение

При такой схеме контроллер считает импульсы генератора, включает насос и клапан через собственные реле, следит за датчиком пистолета и останавливает насос, если импульсы пропали. В настройках задают коэффициент импульсов на литр. Нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета — обмен по протоколу не применяется.

Для «Нара 28» в описании указаны оптический датчик расхода с двумя выходами и периодом 10 мл, а также герконовый датчик положения крана. Однако эти сведения нельзя автоматически переносить на другую модель или колонку с изменённой электроникой. Подходящие ли сигналы есть на конкретном экземпляре, инженеры определяют по осмотру, паспорту или фотографиям платы.

У контроллеров Квота-2 и Квота-3 прямое подключение предусмотрено для одного полноценного поста либо двух упрощённых постов. Для полноценного поста используется двухканальный счётчик импульсов и клапан снижения расхода; упрощённый вариант — одноканальный. Доступное количество постов и схема зависят от выбранного контроллера и способа подключения.

Подключение по RS-485

В колонках «Нара» встречается плата ЭЦТ 2-16.01, которая принимает команды по RS-485. Также существуют исполнения с отсчётными устройствами «Топаз» и устройства без интерфейса, работающие от пульта по импульсам. Одного наличия разъёма или линии RS-485 недостаточно, чтобы подтвердить возможность управления через «Квоту»: должны совпасть поддерживаемые системой команды и настройки конкретной электроники.

Для RS-485 инженерам Гарвекс нужно проверить модель платы и возможность обмена именно с установленной системой. Готовая совместимость «Квоты» с протоколом «Нара» заранее не предполагается. Если связь подтверждена, устройства на линии подключают витой парой цепочкой, без ответвлений; на концах линии устанавливают терминирующие резисторы.

Замена электроники

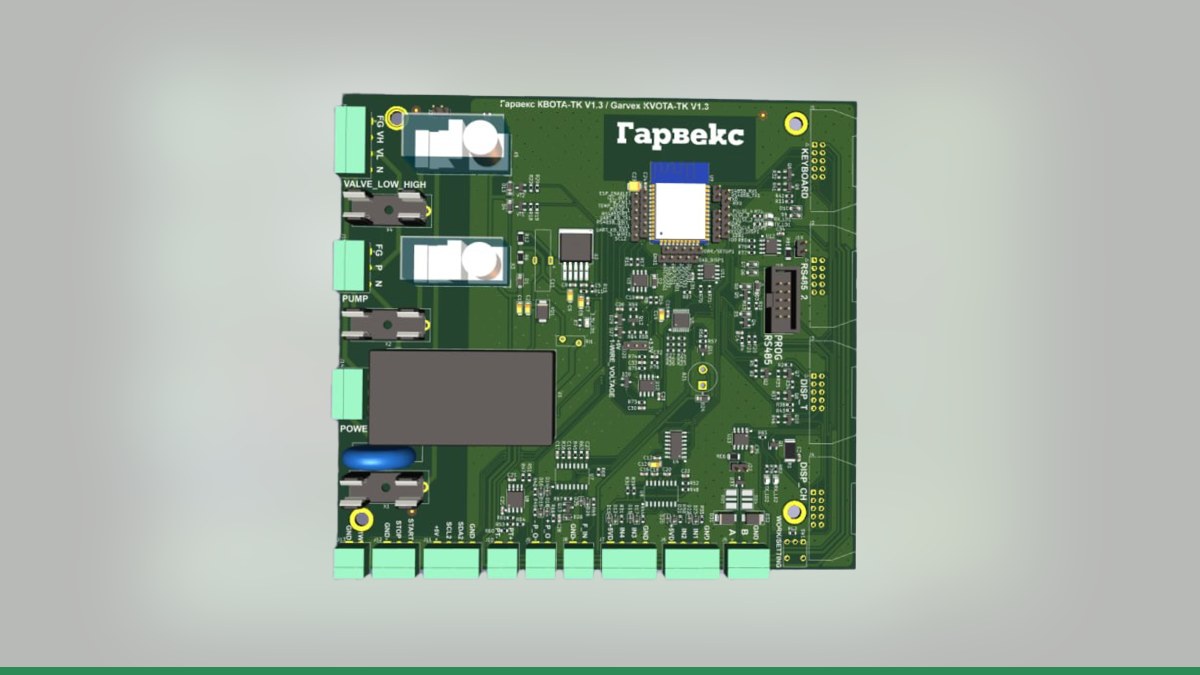

Если имеющаяся плата устарела или необходимую схему связи организовать нельзя, можно рассмотреть установку платы управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность замены и состав работ определяют после осмотра оборудования: конструкция и проводка у разных колонок могут отличаться.

Как подключить и настроить учёт

1. Передайте данные о колонке. Сделайте фотографии шильдика, платы управления и доступных разъёмов. По ним и, при необходимости, по паспорту инженеры Гарвекс подберут схему. Совместимость не подтверждают только по марке или названию модели.
2. Выберите способ подключения. Для импульсного варианта уточняют сигналы генератора, тип контакта датчика пистолета и цепи насоса и клапана. Для RS-485 проверяют плату и связь с системой управления. Если существующая электроника не подходит, оценивают вариант её замены.
3. Настройте пост в контроллере. Для прямой схемы задают тип поста и коэффициент импульсов, настраивают насос, клапан и датчик пистолета. Для RS-485 указывают адрес оборудования, если такой способ связи подтверждён инженерами.
4. Проверьте налив. Выполняют пробную выдачу в мерник и при необходимости корректируют коэффициент. Проверяют запуск и остановку насоса, работу клапана и корректность фиксации операции.
5. Подключите передачу данных. Если используется АЗС-Онлайн, проверяют поступление заправок. В сервисе можно задавать лимиты водителям и группам, использовать карты или пин-коды, смотреть отчёты и контролировать резервуары. Если связь временно пропадёт, операции сохраняются в памяти контроллера и передаются позднее.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что учесть владельцу КАЗС или МАЗС

Условия эксплуатации и состав оборудования на объектах различаются, поэтому схему выбирают под конкретную задачу: автоматизировать один пост, подключить несколько колонок или дополнить учёт удалёнными отчётами. Подробно о вариантах оборудования для объекта можно посмотреть в разделе мини-АЗС и КАЗС Гарвекс.

Главный практический шаг — установить, какая плата и какие сигналы фактически стоят в колонке. После этого можно сравнить прямое импульсное подключение, проверку RS-485 и замену электроники, не предполагая заранее совместимость конкретной ТРК.

Чтобы инженеры Гарвекс подобрали схему для вашей «Нары», отправьте фото шильдика и платы колонки. По результатам осмотра или изучения паспорта специалисты подскажут, какие варианты подключения можно рассматривать для вашего объекта.
