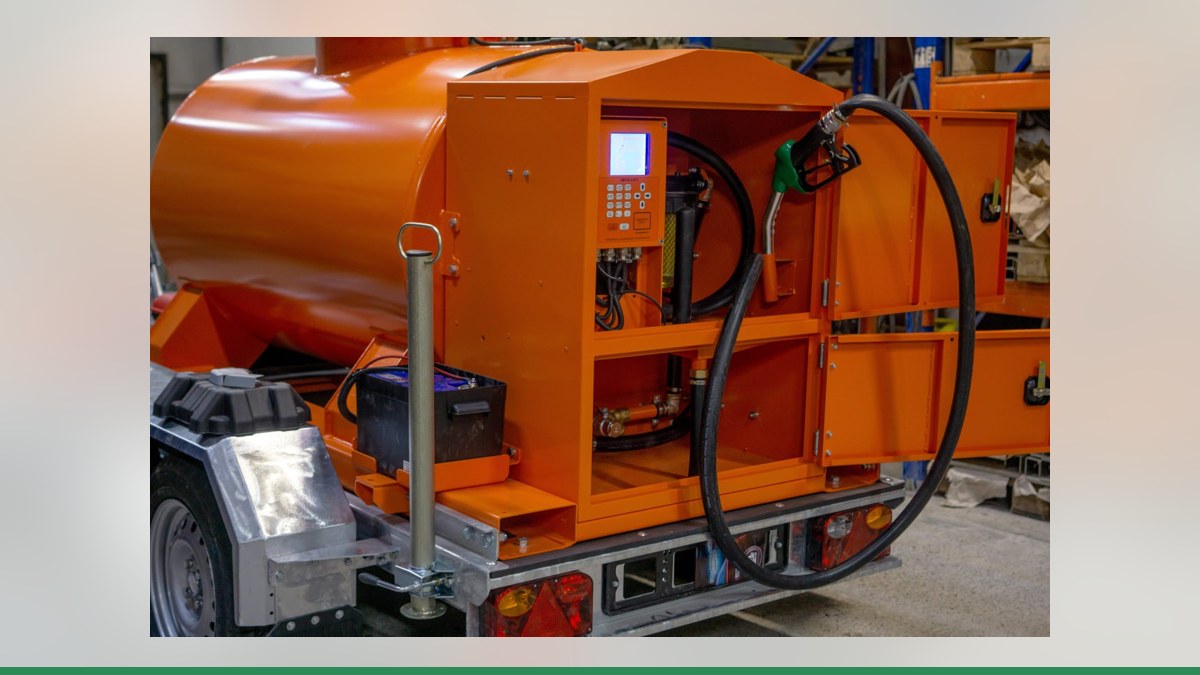

Модуль iGEM (Intelligent Global Electronics Module) управляет работой топливораздаточной колонки Wayne: к нему подключены дисплеи, датчики положения пистолета и пускатели насосов. При модернизации мини-АЗС или ведомственной заправки владелец обычно решает одну практическую задачу: сохранить штатную электронику и подключить учёт топлива либо заменить плату управления. Универсального решения нет — схему подбирают для конкретной колонки после осмотра или изучения паспорта и фотографий платы.
Что важно знать о Wayne iGEM
У iGEM предусмотрены сервисный режим и настройка через программу STP по последовательному кабелю или через инфракрасный интерфейс; также возможна загрузка программного обеспечения. Протокол связи выбирается параметром F20.00. Среди доступных вариантов — DART, IFSF LON и другие протоколы.
Однако наличие протокола в iGEM само по себе не означает, что колонка будет работать с контроллером «Квота» по RS-485. Возможность такой связи не подтверждена заранее: совместимость проверяют инженеры «Гарвекс» по конкретной плате. Не следует считать протоколы разных производителей взаимозаменяемыми.
Для модернизации рассматривают два варианта:
- Прямое подключение. Контроллер получает импульсы от генератора, а насосом и клапаном управляет через свои реле. В этой схеме протоколы не используются.
- Замена электроники. Штатную плату заменяют платой управления ТРК «Гарвекс», которую подбирают с учётом устройства колонки.
Когда можно рассматривать прямое подключение
Такой вариант возможен, если есть доступ к генератору импульсов, пускателю насоса, клапанам и датчику пистолета. «Квота» считает импульсы, включает насос и клапан, контролирует датчик пистолета и останавливает насос, если импульсы пропадают. В настройках задают коэффициент «импульсов на литр».
Количество обслуживаемых постов зависит от модели контроллера и схемы. Например, для прямого подключения к «Квоте-2» предусмотрен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Уточнить характеристики контроллера можно на странице контроллера «Квота-2».
Прямое подключение не использует DART или другой протокол iGEM: передаются импульсы, а управление выполняется реле контроллера. Необходимость изменения штатной проводки и возможность доступа к нужным цепям оценивают до монтажа.
Когда рассматривают замену платы
Замена может быть целесообразна, если существующую электронику нельзя использовать в выбранной схеме учёта или её состояние не позволяет продолжать эксплуатацию. Плата управления ТРК «Гарвекс» управляет насосом, клапанами и генераторами импульсов, а также дисплеем и кнопками колонки. Настройка выполняется через меню и по Wi-Fi.
Это не означает, что плату можно установить в любую колонку без проверки. Инженерам нужно понять, как устроена конкретная ТРК и какие элементы подключены к iGEM. Информация о плате приведена на странице платы управления ТРК «Гарвекс».
| Критерий | Прямое подключение к «Квоте» | Замена электроники |
|---|---|---|
| Что используется | Импульсный выход, реле, проводные цепи датчика и клапанов | Плата управления ТРК «Гарвекс» |
| Протокол Wayne | Не используется | Не является способом связи с iGEM |
| Что требуется проверить | Доступность генератора импульсов, насоса, клапанов и датчика пистолета | Возможность установки платы и подключения элементов колонки |
| Главный вопрос перед выбором | Можно ли подключить сигналы без неподходящей для задачи штатной электроники? | Можно ли корректно заменить плату в этой колонке? |
Отдельно проверяют возможность управления по RS-485, если планируется оставить электронику iGEM и использовать её собственный протокол. DART по RS-485 — протокол Wayne, но совместимость с контроллером «Квота» нельзя считать гарантированной. Вывод о такой схеме делают инженеры после проверки модели платы.
Как подключить и настроить учёт
Чтобы выбрать вариант модернизации и проверить результат, действуют последовательно:
- Подготовьте сведения о колонке. Сделайте фото шильдика, платы iGEM и доступных разъёмов. Если есть паспорт, приложите его.
- Согласуйте схему. Передайте материалы инженерам «Гарвекс». Они оценят, возможны ли прямое подключение, связь по RS-485 или замена платы. Не подключайте линии наугад: внешне похожие разъёмы не подтверждают совместимость.
- Настройте пост в «Квоте». Для прямой схемы задают тип поста, коэффициент импульсов, управление насосом и клапаном, тип контакта датчика пистолета. Для связи по RS-485 проверяют адрес и саму возможность обмена с конкретной электроникой.
- Проведите пробный налив. Результат проверяют в мернике; при необходимости корректируют коэффициент импульсов. Этот этап помогает проверить учёт фактически выданного объёма.
- Проверьте передачу данных. Если используется облачный сервис, после подключения связи убедитесь, что заправки отображаются в системе. АЗС-Онлайн позволяет вести лимиты, авторизацию по картам или пин-кодам, просматривать отчёты и контролировать резервуары. При потере связи данные сохраняются в памяти контроллера и передаются позднее.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Какой вариант выбрать
Сохранение iGEM и прямое подключение могут подойти, если доступны нужные сигналы и требуется использовать реле контроллера для управления колонкой. Замена платы — другой путь, если штатную электронику не удаётся включить в подходящую схему. А управление по RS-485 возможно только после отдельной проверки совместимости; наличие DART в iGEM не является её подтверждением.
Для первичной оценки отправьте инженерам «Гарвекс» фото шильдика и платы колонки, а также паспорт, если он есть. По этим материалам специалисты подберут схему модернизации и подскажут, какие данные ещё потребуются.
