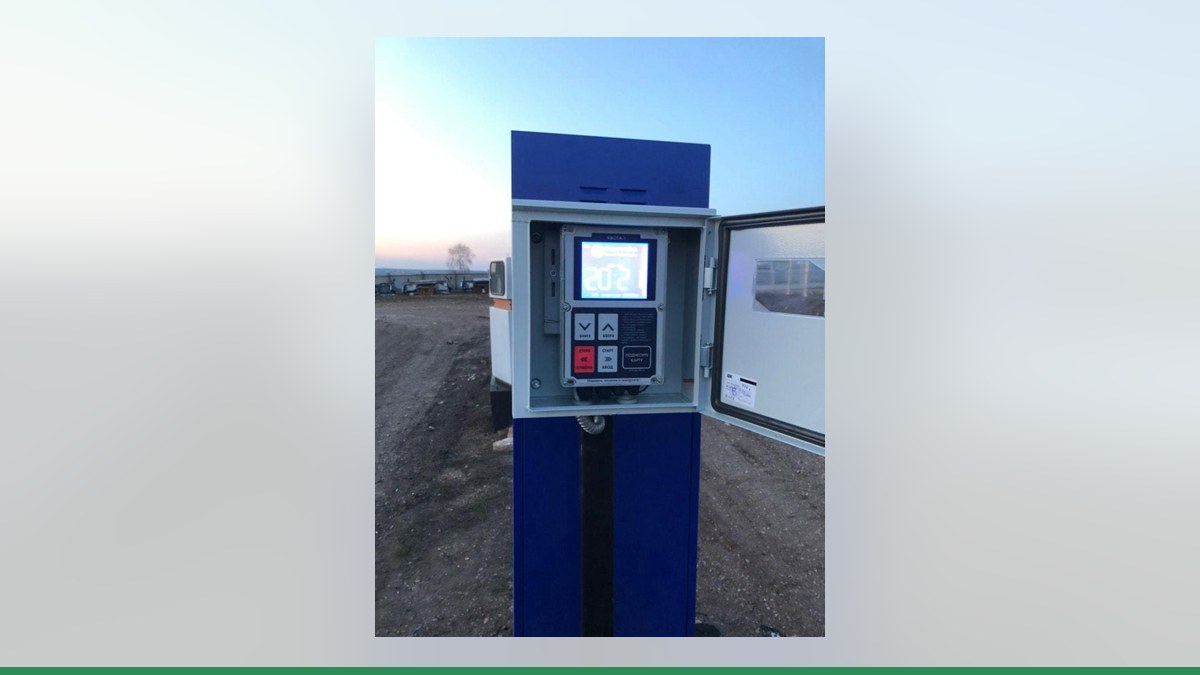

Wayne SU86X (плата SU80X): устройство и подключение к контроллеру учёта топлива «Квота»

Wayne SU86X с платой SU80X — электронная система, связанная с работой пистолетов, насосов и счётчиков литража. Для владельца мини-АЗС или ведомственной заправки главный практический вопрос — можно ли передавать данные о наливе в контроллер учёта топлива «Квота» и как это сделать. Ответ зависит от конкретной комплектации колонки, доступных сигналов и состояния её электроники: схему подбирают после осмотра или по фотографиям.

Что представляет собой плата SU80X

CPU BOARD SU80X разработана Wayne Dresser и применяется в колонках Meksan. В основе платы — 8-разрядный микропроцессор 80C31. В её задачи входят обработка сигналов от пистолетов с оптоизоляцией, связь со счётчиками литража, управление насосами и последовательная связь с ПК оператора. Система позволяет управлять несколькими пистолетами и видами топлива через компьютер оператора.

Для обслуживания платы важно учитывать, что наличие последовательного порта само по себе не говорит, какой именно интерфейс или протокол реализован в конкретной колонке. По одному названию платы нельзя определить, сможет ли она обмениваться данными с «Квотой» по RS-485. Уточняют установленную электронику, её исполнение и доступные подключения.

В сведениях о SU80X также указан холодный старт кнопками 1 и 7. Это сервисная особенность платы, а не способ определить схему учёта или совместимость с контроллером.

Какие варианты подключения рассмотреть

Для передачи данных о заправках есть два основных пути: подключить контроллер напрямую к сигналам колонки или заменить её плату управления. Если у колонки есть собственная электроника, можно также проверить возможность управления по RS-485. Но это не означает, что такая связь поддерживается именно платой SU80X или подтверждена для «Квоты».

Для Wayne в целом указан протокол DART по RS-485. Однако сведения о протоколе для семейства колонок не подтверждают совместимость конкретной SU80X с контроллером «Квота». Возможность такой связи проверяют инженеры Гарвекс по модели платы и документации. Нельзя считать протоколы разных производителей взаимозаменяемыми.

При прямой схеме протоколы обмена не используются: нужны соединения с генератором импульсов, пускателем насоса, клапанами и датчиком пистолета. Контроллер считает импульсы, включает оборудование через реле и останавливает насос, если импульсы пропадают. На посте настраивают коэффициент импульсов на литр и проверяют его пробным наливом.

На контроллере Квота-2 прямое подключение предусматривает один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. У Квоты-3 прямым подключением обслуживают один полноценный или два упрощённых поста; остальные посты подключают по RS-485, если их электроника совместима.

Если выбирают RS-485, линия выполняется витой парой: устройства соединяют цепочкой без ответвлений, на концах устанавливают терминирующие резисторы. Эти требования относятся к линии связи и не подтверждают поддержку протокола конкретной платой. При подтверждённой совместимости с контроллером настройки и подключение выполняют по документации на оборудование.

Замена платы управления может быть вариантом, если имеющаяся электроника не подходит для нужной схемы. Подбор зависит от конструкции колонки и её функций. Подробнее о плате управления ТРК Гарвекс.

Как подключить и настроить учёт

1. Соберите сведения о колонке. Сфотографируйте шильдик и плату так, чтобы были видны маркировка и доступные разъёмы. Не делайте вывод о назначении контактов только по внешнему виду.
2. Передайте фотографии инженерам Гарвекс. По модели платы и комплектации они оценят, возможен ли прямой учёт импульсов, управление по RS-485 или потребуется замена платы.
3. Согласуйте схему подключения. Для прямого варианта нужно определить доступ к импульсному сигналу, пускателю, клапанам и датчику пистолета. Для RS-485 сначала подтверждают возможность связи с электроникой колонки.
4. Настройте пост в «Квоте». В зависимости от выбранного способа задают тип поста и коэффициент импульсов либо адрес устройства по RS-485; для прямой схемы также настраивают управление насосом, клапаном и датчиком пистолета.
5. Проведите пробный налив. Сравните показания колонки и контроллера на мернике. Если используется прямой учёт, по результатам проверки корректируют коэффициент импульсов.
6. Проверьте передачу данных. Убедитесь, что заправки сохраняются в контроллере и поступают в АЗС-Онлайн. Сервис позволяет вести лимиты, авторизацию и отчёты; если связь временно пропала, операции сохраняются в памяти контроллера и передаются позже.

Что важно учесть до начала работ

Не подключайте сигнальные и силовые цепи по предположению: ошибка в определении контактов может повлиять на работу колонки и учёт. Не следует также считать последовательный порт платы подтверждением RS-485 или совместимости с контроллером. Сначала инженеры оценивают конкретное исполнение и выбирают схему.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Для предварительного подбора отправьте инженерам Гарвекс фотографии шильдика и платы SU80X. По ним можно определить, какой вариант подключения стоит рассматривать и какие дополнительные данные потребуются для монтажа и настройки.
