ZS 2401: устройство и подключение к контроллеру учёта топлива «Квота»

На ведомственных заправках, мини-АЗС и КАЗС нередко можно встретить компактные немецкие колонки Scheidt & Bachmann серии 2400. Одна из самых распространённых моделей — ZS 2401, рассчитанная на выдачу одного вида топлива. Если перед вами стоит задача автоматизировать учёт топлива на такой колонке, один из рабочих вариантов — подключить её к контроллеру «Квота» (Гарвекс). Разберёмся, как устроена ZS 2401, какие способы интеграции возможны и что для этого потребуется.

Устройство колонки ZS 2401

Модель ZS 2401 — это компактная однопродуктовая колонка с одним шлангом и двумя дисплеями. Её гидравлическая часть собрана в моноблок, включающий всасывающий лопастной насос (производительность до 50 л/мин), фильтр, обратный клапан и газоотделитель. За выдачу топлива отвечает четырёхпоршневой измеритель KM250 (объём одного оборота 0,25 литра) со встроенным импульсным датчиком. Управляет работой ценовой компьютер S&B T20, который связан с измерителем и периферией по внутренней шине CAN. В колонке установлены взрывозащищённый трёхфазный двигатель Siemens (0,75–1,5 кВт) и электромагнитные клапаны Bürkert.

Для связи с внешними системами ZS 2401 может оснащаться интерфейсным модулем V11 или IFSF LON (опционально). В базовой конфигурации колонка работает автономно: оператор видит налитые литры и сумму на дисплее, а суммарный счётчик сохраняется даже при пропадании питания.

Зачем подключать ZS 2401 к контроллеру «Квота»?

Автономная колонка хороша, когда топливо отпускается «по факту» — наличными или по записи в журнале. Но для ведомственного транспорта, КАЗС или мини-АЗС часто требуется: - отпускать топливо только авторизованным водителям (по картам, PIN-кодам); - устанавливать лимиты на водителей и группы; - получать отчёты по каждой заправке в реальном времени; - интегрировать данные с 1С и системами мониторинга.

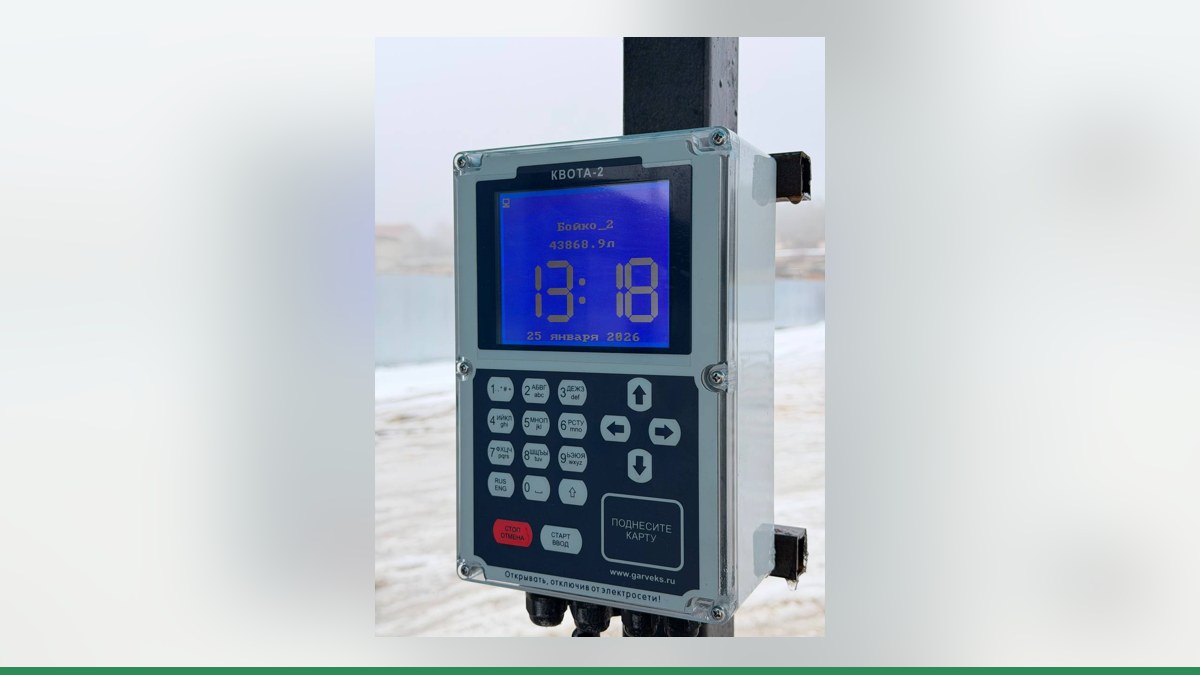

Всё это решается связкой «контроллер «Квота» (например, Квота-3) + облачный сервис АЗС-Онлайн». Контроллер управляет наливом, собирает данные с генератора импульсов, а сервис обрабатывает авторизацию и формирует отчёты.

Варианты подключения ZS 2401 к контроллеру «Квота»

Для колонки ZS 2401 возможны три принципиально разных способа интеграции. Какой из них подойдёт именно в вашем случае — определяют инженеры Гарвекс после осмотра колонки или изучения её паспорта и фотографий платы. Вот краткое сравнение:

Разберём каждый вариант подробнее.

Прямое подключение

Самый простой и часто применяемый способ — подключить контроллер «Квота» напрямую к исполнительным элементам колонки. Квота самостоятельно считает импульсы от генератора измерителя (в настройках задаётся коэффициент «импульсов на литр»). Через свои реле она включает двигатель насоса, открывает электромагнитный клапан, а также отслеживает датчик снятия пистолета (тип контакта — нормально замкнутый или нормально разомкнутый). Если импульсы пропадают, контроллер аварийно выключает насос.

Для ZS 2401 это означает: - нужно выяснить количество импульсов на литр, выдаваемое измерителем KM250 (обычно это 100–200 импульсов на литр, точное значение — из паспорта или после пробного налива); - подключить провода от импульсного датчика колонки к входам Квоты; - завести питание насоса через реле Квоты (предварительно разорвав цепь пускателя); - подключить клапан(ы) и датчик пистолета.

Важно: при прямом подключении на один контроллер Квота-2 или Квота-3 можно сделать один полноценный пост (с двухканальным счётчиком импульсов и клапаном снижения расхода) либо два упрощённых поста (с одноканальным счётчиком). Для одиночной ZS 2401 достаточно одного поста.

Подключение по RS-485 (через интерфейсный модуль)

Если ZS 2401 оснащена модулем V11 или IFSF LON, есть теоретическая возможность вести цифровое взаимодействие с контроллером «Квота». Однако, как указано в технической документации Гарвекс, совместимость протоколов V11 или IFSF LON с Квотой по RS-485 не подтверждена. Проверить её могут только инженеры Гарвекс по конкретной модели платы и версии прошивки колонки. Поэтому прежде чем тянуть витую пару, нужно отправить фото платы и шильдика — специалисты скажут, реально ли настроить такой канал.

Замена платы управления

Если электроника колонки (ценовой компьютер T20) не позволяет ни прямое, ни цифровое подключение, оптимальный путь — заменить её на универсальную плату управления ТРК Гарвекс. Плата берёт на себя управление насосом, клапанами, дисплеем, генератором импульсов и кнопками. После замены колонка становится по духу «Нева-Р» и может работать в паре с Квотой по RS-485 (в том числе с Квота-Р — специальным контроллером для одного поста). Подбор платы и монтаж производятся после осмотра колонки инженерами Гарвекс.

Как подключить и настроить учёт: пошаговый план

Независимо от выбранного способа, последовательность действий выглядит одинаково:

1. Диагностика. Вы делаете чёткое фото шильдика колонки (серийный номер, модель, год выпуска) и фото платы управления (T20 и возможные дополнительные модули). Отправляете их в Гарвекс — инженеры выбирают схему подключения.
2. Настройка поста в контроллере. После согласования схемы в меню «Квоты» задаются: - тип поста (прямое или RS-485); - для прямого — коэффициент импульсов на литр; - реле для насоса и клапана; - тип датчика пистолета.
3. Пробный налив. Выполняется налив в мерник (обычно 10–20 литров). Сравниваются показания колонки и контроллера. Если расхождение есть — корректируется коэффициент импульсов.
4. Подключение связи и проверка передачи данных. Контроллер настраивается на работу с сервисом АЗС-Онлайн через GSM (SIM-карта) или проводную сеть. Проверяется, что заправки отображаются в личном кабинете.
5. Внесение пользователей и лимитов. В АЗС-Онлайн заводятся водители, привязываются карты или PIN-коды, устанавливаются лимиты (на день, неделю, на группу).

Важно помнить: после любого вмешательства в электронику колонки, влияющего на учёт (включая замену платы или прямое подключение к генератору импульсов), требуется поверка. Уточните её необходимость и порядок у инженеров Гарвекс.

Что в итоге

Колонка ZS 2401 — добротное немецкое оборудование, но для современной автоматизации учёта топлива ей нужен «мозг» в виде контроллера. Контроллеры «Квота» (Гарвекс) дают такой мозг: позволяют внедрить безналичный отпуск, лимитирование и удалённый мониторинг без замены всей колонки. Какой вариант подключения выбрать — решается индивидуально.

Чтобы не гадать, отправьте нашим инженерам фото шильдика ZS 2401 и снимок платы T20. Мы подберём оптимальную схему — контакты Гарвекс.
