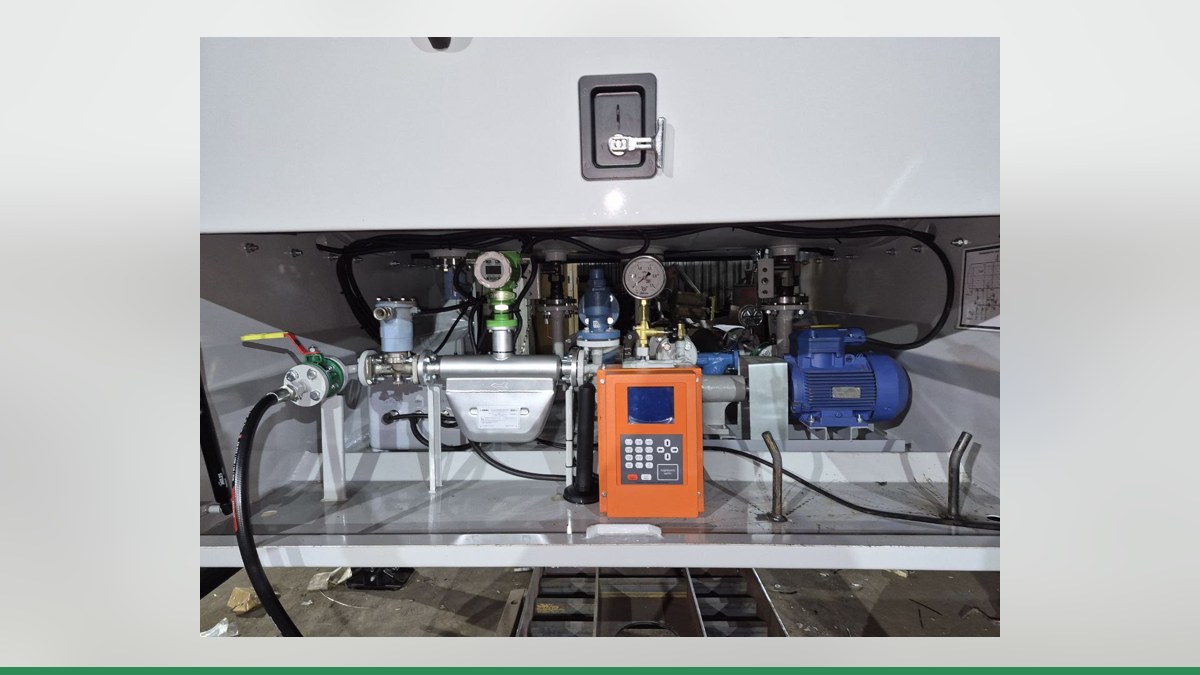

ZS 2401 на мини-АЗС и ведомственной заправке: учёт топлива через АЗС-Онлайн

Колонка ZS 2401 производства Scheidt & Bachmann — частый гость на компактных заправках: она простая, компактная и до сих пор исправно выдаёт топливо. Но её собственная электроника заточена в первую очередь на дозирование, а не на учёт операций. Руководителю мини-АЗС или механику ведомственной заправки нужны данные о каждой заправке: кто, сколько и когда получил топлива. Решить задачу помогает связка «контроллер “Квота” + колонка» и облачный сервис АЗС-Онлайн. Ниже — о том, как это работает для ZS 2401.

Что за колонка ZS 2401

ZS 2401 относится к серии 2400 — компактным колонкам на один-два продукта. В нашем случае это версия на один продукт, один шланг и два дисплея. Внутри стоит один моноблок с измерителем KM250 (0,25 л, 50 л/мин) и встроенным импульсным датчиком. Гидравлика построена на всасывающем лопастном насосе с фильтром, обратным клапаном и газоотделителем. Электроника — ценовой компьютер S&B T20, который обменивается данными с измерителем и периферией по внутренней шине CAN. За выдачу топлива отвечают электромагнитные клапаны Bürkert, а насос приводит взрывозащищённый трёхфазный двигатель Siemens мощностью 0,75–1,5 кВт. Габариты колонки — 710×460 мм, вес — 180 кг.

Опционально ZS 2401 может оснащаться интерфейсными модулями V11 или IFSF LON для подключения к внешним системам управления. Однако возможность связи по этим протоколам с контроллером «Квота» не подтверждена — её проверяют инженеры Гарвекс. Поэтому на практике для этой модели рассматривают два рабочих пути: прямое подключение по импульсам или замену платы управления.

Варианты подключения к системе учёта

Инженеры Гарвекс после осмотра колонки выбирают один из способов. Для ZS 2401 актуальны два из них; третий приведён в таблице для понимания границ.

В таблице намеренно не указаны скорости и параметры линий: для прямого подключения они не нужны, а для RS-485 совместимость с электроникой Scheidt & Bachmann в паре с контроллером «Квота» не подтверждена. Точную схему для конкретной колонки определяют инженеры Гарвекс по фото платы или паспорту изделия.

Прямое подключение: импульсы вместо протоколов

Самый простой способ включить ZS 2401 в автоматизированный учёт — подключить к ней контроллер Квота-2 напрямую. В этом случае контроллер берёт на себя роль электронного учётчика: считывает импульсы со встроенного датчика измерителя, через свои реле включает насос и электромагнитный клапан, а также контролирует датчик снятия пистолета. Никакие протоколы не используются — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

В настройках Квоты задаётся коэффициент «импульсов на литр», тип поста, параметры насоса, клапана и тип контакта датчика пистолета — нормально замкнутый или нормально разомкнутый. Если во время налива импульсы перестают приходить, контроллер останавливает насос. Это защита от обрыва линии или поломки датчика.

Для одной ZS 2401 достаточно одного полноценного поста прямого подключения: Квота-2 поддерживает один пост с двухканальным счётчиком импульсов и клапаном снижения расхода или два упрощённых поста. В паре с ZS 2401 обычно используется именно полноценный пост. Если в будущем заправка будет расширяться, можно заранее рассмотреть контроллер Квота-3 — он поддерживает до четырёх постов, но для одной колонки это не обязательно.

Что важно знать о настройке

• Тип поста — выбирается в контроллере в зависимости от схемы.
• Коэффициент импульсов — определяется по документации на измеритель или уточняется после пробного налива.
• Датчик пистолета — настраивается тип контакта, чтобы контроллер корректно понимал, когда начинается выдача.
• Клапан снижения расхода — если он есть, подключается к двухканальному счётчику.

Инженеры Гарвекс подбирают точку съёма импульсов по модели платы колонки. Поэтому прежде чем выбирать контроллер, надо прислать фото шильдика и платы ZS 2401.

Замена платы: способ уйти от ограничений

Если прямое подключение невозможно — например, электроника колонки не предоставляет удобного доступа к импульсному датчику или требует сложного согласования, — можно заменить штатную плату управления на плату управления ТРК Гарвекс. Она сама управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Настройка выполняется через меню и по Wi-Fi.

Это более глубокая модернизация, чем прямое подключение, но она убирает большинство проблем совместимости со старой электроникой. Подбор платы делает инженер после осмотра колонки или изучения фотографий. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Как подключить и настроить учёт

Порядок работ одинаков для обоих вариантов и выглядит так:

1. Отправьте инженерам Гарвекс фото шильдика и платы колонки через контакты Гарвекс. Специалисты определят, какой вариант подходит: прямое подключение или замена платы.
2. Подберите контроллер. Для одной ZS 2401 достаточно Квоты-2; если заправка будет расти, можно сразу заложить Квоту-3 с запасом по постам.
3. После получения схемы выполните настройку поста в Квоте: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета.
4. Проведите пробный налив в мерник и при необходимости скорректируйте коэффициент импульсов.
5. Подключите связь — GSM или проводную сеть — и проверьте, что заправки передаются в сервис АЗС-Онлайн.
6. В АЗС-Онлайн заведите водителей, карты, лимиты и настройте отчёты.

Контроллер «Квота» передаёт данные через SIM-карту или проводную сеть. Если связь временно пропадает, заправки сохраняются в памяти контроллера и уходят на сервер позже. Это удобно для удалённых ведомственных заправок с нестабильным интернетом.

Вывод

ZS 2401 — надёжная техника, но для современного учёта на мини-АЗС её нужно включить в общую систему. Прямое подключение контроллера «Квота» к импульсному датчику измерителя — простой и быстрый способ наладить учёт без сложных протоколов. Если электроника колонки не подходит для прямого подключения, решить вопрос помогает замена платы на решение Гарвекс.

Выбор схемы всегда зависит от конкретной колонки. Поэтому первый шаг — не покупка, а консультация инженеров. Пришлите им фото шильдика и платы ZS 2401 — вместе вы подберёте схему подключения и выведете заправку в АЗС-Онлайн.
